Elektroauto vilces invertors: kā līdzstrāva kļūst par vadītu motora strāvu

Vilces invertors ir elektroauto piedziņas jaudas elektronikas mezgls. Tas vada strāvu starp akumulatoru un elektromotoru, palīdz regulēt griezes momentu un koordinē enerģijas atgūšanu bremzēšanas laikā. Tā darbību nosaka gan jaudas pusvadītāji, gan sensori un vadības algoritmi. Akumulatora, motora un visa automobiļa ierobežojumi jāņem vērā kopā.

Šajā ceļvedī skaidrojam, kā no līdzstrāvas iegūst motoram vajadzīgo maiņstrāvu, un nošķiram funkcijas, kuras mēdz sajaukt: vilces invertoru, iebūvēto lādētāju, DC/DC pārveidotāju un ārējo AC uzlādes aprīkojumu. Neviens vispārīgs 12 V sadzīves invertors nav elektroauto vilces mezgla aizvietotājs. Augstsprieguma piedziņas atvēršana vai pārbūve nav īpašnieka ikdienas apkopes darbs.

Kas ir invertors un kāpēc tas vajadzīgs elektroauto?

Akumulators piedziņai nodrošina līdzstrāvas avotu, bet daudzos elektroauto motors tiek vadīts ar daudzfāžu strāvu. Jaudas invertors pārslēdz akumulatora līdzspriegumu tā, lai iegūtu vajadzīgos motora fāžu spriegumus un vadītu strāvas. Tādējādi motors rada pieprasīto griezes momentu. Konkrētais spriegums, fāžu sistēma un motora konstrukcija ir atkarīga no automobiļa.

Frekvence un motora ātrums ir saistīti, taču vadība nav tikai vienas frekvences pogas regulēšana. Sistēmai jāzina motora stāvoklis, jāvada strāva un jāievēro akumulatora, temperatūras un saķeres prasības. Reģenerācijā enerģijas plūsma ir pretējā virzienā — no elektropiedziņas uz akumulatora sistēmu.

AC uzlādes izvēles nav vilces invertora izvēles

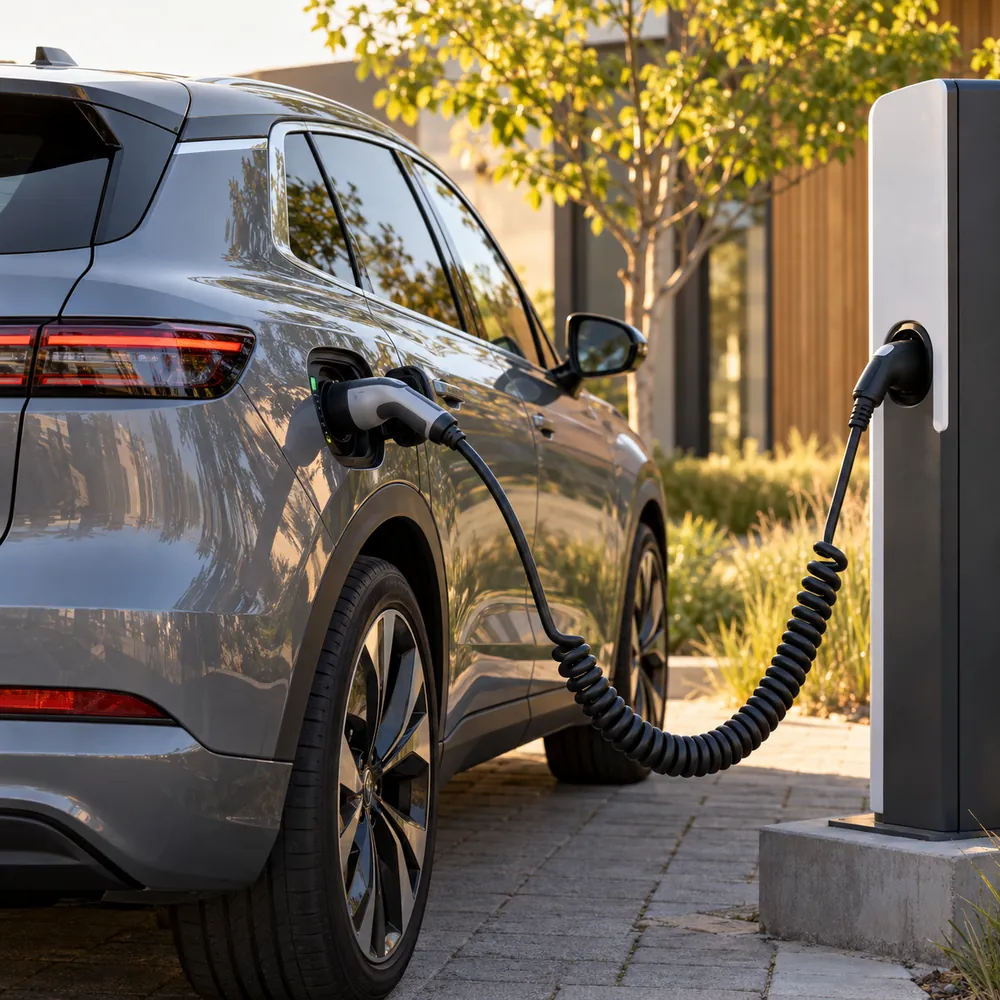

Ārējā AC uzlādes iekārta nodrošina paredzēto pieslēgumu, saziņu un uzlādes strāvas pārvaldību; enerģijas pārveidošanu akumulatoram AC uzlādē veic auto iebūvētais lādētājs. Uzlādes staciju kategorijā CTEK NJORD GO un Victron EV Charging Station NS var salīdzināt kā uzlādes aprīkojumu. Type 2 kabeļu kategorijā DEFA eConnect vienas fāzes 32 A, 5 m kabelis ir atsevišķs pieslēguma piederums.

Staciju, kabeli un auto savienotāju izvēlas pēc pieļaujamās strāvas, fāzēm un pieslēguma. Victron aprakstītais maksimums 22 kW nenozīmē, ka katrs auto pieņems šādu jaudu. DEFA kabelim pārbaudiet pasūtījuma pieejamību un termiņu. Šie piemēri palīdz izvēlēties ikdienas uzlādes aprīkojumu; tie neuzlabo vilces invertora jaudu un nav tā remonta detaļas.

Kā no līdzsprieguma iegūst maiņstrāvas motora vadību?

Invertora jaudas posmā pusvadītāju slēdži pārslēdz spriegumu motora fāzēs. Vadības daļa aprēķina slēgšanas komandas, bet jaudas draiveri tās nodod slēdžiem ar nepieciešamo izolāciju un aizsardzību. Texas Instruments vilces invertora un motora vadības pārskats nošķir jaudas posmu, strāvas un sprieguma mērījumus un ātru vadības cilpu.

PWM jeb impulsa platuma modulācija

Modulācija maina slēdžu ieslēguma ilgumu un secību, lai veidotu vajadzīgo vidējo spriegumu un motora strāvu. Motora fāžu spriegums nav vienkārši ideāls gluds sinusoīds, kas rodas tāpēc, ka slēdzis darbojas ātri. Motora elektriskās īpašības un vadības algoritms ietekmē strāvas formu un griezes momentu.

Slēgšanas frekvenci izvēlas, līdzsvarojot zudumus, siltumu, vadības kvalitāti, elektromagnētisko savietojamību un skaņu. Nav visiem invertoriem vienāda 20 000 pārslēgumu sekundē maksimālā robeža, un lielāka frekvence pati par sevi nenozīmē labāko efektivitāti.

Trīsfāžu sistēmas priekšrocības

Daudzi vilces motori izmanto trīsfāžu sistēmu. Saskaņota fāžu strāvu vadība palīdz iegūt paredzamo griezes momentu un efektīvu darbību plašā ātrumu diapazonā. Maiņstrāvas elektriskā mašīna šeit ir daļa no vadītas elektropiedziņas, nevis atsevišķs patērētājs ar vienu nemainīgu tīkla frekvenci.

Kompaktums un zudumi ir visa motora un vadības projekta rezultāts. Nav korekti apsolīt, ka jebkurš trīsfāžu izpildījums vienmēr būs mazāks, klusāks vai efektīvāks, salīdzinot tikai fāžu skaitu.

Kā atšķirt galvenos enerģijas pārveidošanas mezglus?

Vienā korpusā var apvienot vairākas funkcijas, taču to uzdevumi joprojām atšķiras. Nosaukums uz produkta vai tehniskā shēma palīdz saprast, kurš enerģijas ceļš tiek apskatīts. Tas novērš arī kļūdainu rezerves daļas vai ikdienas uzlādes piederuma izvēli. Atšķirīgo mezglu projektēšanas uzdevumus apraksta TI iebūvētā lādētāja un DC/DC pārveidotāja pārskats.

Ja auto piedāvā ārēju ierīču barošanu, piemēram, V2L, izmantojiet tikai tā dokumentēto funkciju un piemērotu aprīkojumu. Šādas funkcijas esība nenozīmē, ka īpašniekam pieejami vilces invertora izvadi vai ka jebkurš sadzīves invertors ir pieslēdzams augstsprieguma akumulatoram.

Invertora komponenti un to uzdevumi

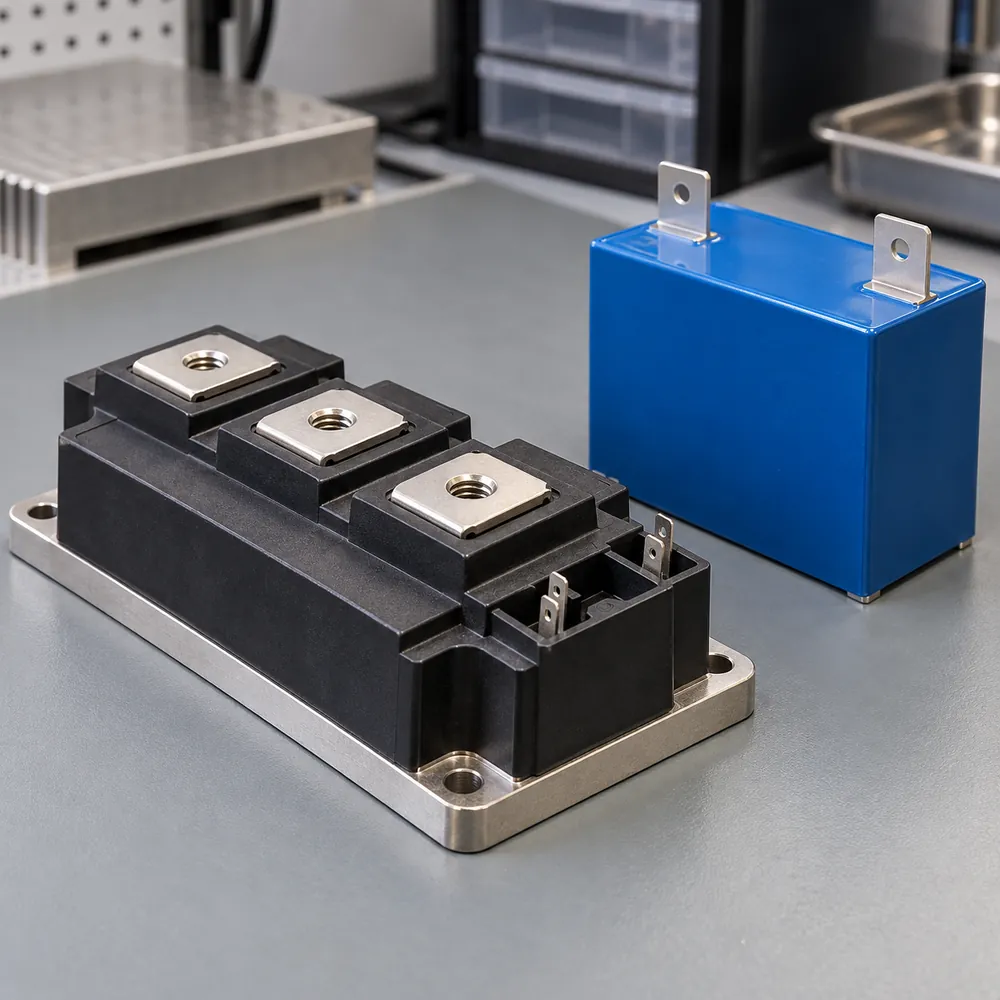

Jaudas pusvadītāji

Izmanto konstrukcijai piemērotus IGBT vai MOSFET, tostarp silīcija karbīda jeb SiC elementus. Pusvadītāja tips, sprieguma klase, strāvas slodze un dzesēšana ietekmē rezultātu. SiC var palīdzēt mazināt noteiktus zudumus un uzlabot jaudas blīvumu, bet tā nosaukums viens pats neapliecina visa auto ieguvumu.

Jaudas modulī svarīga ir arī savienojumu, izolācijas un siltuma ceļa konstrukcija. Automobiļa vilces mezglā patvaļīgi nomainīt vienu tranzistora tipu pret citu nav remonts pēc līdzīga korpusa: jāatbilst visai elektriskajai un vadības sistēmai.

Līdzstrāvas kopnes kondensatori

DC-link kondensatori palīdz stabilizēt kopni un uzņemt pārslēgšanas radīto impulsveida strāvas komponenti. Tie uzkrāj enerģiju, bet nav atsevišķs avots, kas ilgstoši nodrošina auto paātrināšanos, “nenoslogojot akumulatoru”. Ilgstošās piedziņas enerģija joprojām nāk no akumulatora sistēmas.

Kondensatoros var palikt bīstams spriegums pēc sistēmas izslēgšanas. Tas ir viens no iemesliem, kādēļ aizdedzes izslēgšana vai atslēgas nolikšana nav pierādījums, ka jaudas mezgls droši atverams. Darbu nosaka ražotāja augstsprieguma atvienošanas un pārbaudes procedūra.

Dzesēšana un temperatūras kontrole

Vadīšanas un pārslēgšanas zudumi pārvēršas siltumā. Mezglam var būt dzesēšanas plāksne un šķidruma kontūrs vai cits paredzēts risinājums; radiatora un invertora dzesēšanas plāksnes funkcijas nav viena un tā pati detaļa. Temperatūras sensori ļauj vadībai pielāgot darbību vai ierobežot jaudu.

Kontūrus, šķidrumu un apkopes kārtību izvēlas pēc konkrētā auto. Par saistību ar akumulatoru un salonu lasiet termiskās vadības ceļvedī. Nav visiem elektroauto kopīga šķidruma maiņas vai invertora profilaktiskas izjaukšanas grafika.

Vadības algoritmi un braukšanas sajūta

Vektoru vadība

Vektoru vadība ļauj strāvas komponentes saskaņot ar motora magnētisko stāvokli, lai veidotu vajadzīgo momentu. Konkrētajā sistēmā izmanto pozīcijas vai ātruma informāciju un paredzēto motoram piemērotu algoritmu. Ātra mērījumu un vadības cilpa palīdz atsaucībai, bet viss auto paātrinājums nav atkarīgs tikai no invertora.

Braukšanas režīmi

Ekonomiskais, komforta vai sporta režīms var mainīt momenta pieprasījumu un akseleratora reakciju. Pieejamo jaudu vienlaikus ierobežo akumulators, motora temperatūra, saķere un automobiļa aizsardzība. Režīma nosaukums nav garantija vienādam algoritmam visos modeļos, un sporta režīms neatslēdz visas sistēmas robežas.

Vadītājam svarīga ir paredzama pedāļa darbība. Ja tā pēkšņi mainās vai auto rāda brīdinājumu, saglabājiet notikuma apstākļus un sekojiet modelim paredzētajai rīcībai, nevis mēģiniet mainīt jaudas elektronikas iestatījumus.

Reģeneratīvā bremzēšana un enerģijas atgūšana

Ģenerējošā režīmā elektromotors rada bremzējošu momentu, un enerģijas plūsma caur jaudas elektroniku var atgriezties akumulatorā. Motors tādēļ nav jāpagriež pretējā virzienā. Invertors koordinē darbību ar akumulatora un bremžu vadību; atgūšanai jāiekļaujas sistēmas pieļaujamās robežās.

Auksts vai gandrīz pilns akumulators var pieņemt mazāku jaudu, un reģenerācija tad var mazināties. Vadības sistēma ņem vērā arī saķeri un citus apstākļus. Nav pierādījuma, ka katrs invertors pats “mācās” vadītāja paradumus. Braukšanas režīma un vadības stratēģijas aprakstu pārbaudiet sava auto dokumentācijā.

Par reģenerācijas sajūtu, ierobežojumiem un berzes bremžu nozīmi lasiet enerģijas atgūšanas bremžu ceļvedī. Invertora darbības skaidrojums neaizstāj bremžu sistēmas lietošanas instrukciju.

Efektivitāte: ko nozīmē zudumi?

Efektivitāte mainās pēc strāvas, sprieguma, temperatūras, slēgšanas režīma un darba punkta. Viena maksimālā komponenta vērtība nav visa brauciena efektivitāte. Arī universāls 95–98 % skaitlis nav specifikācija katram vilces invertoram. Salīdzināšanai jāzina mērīšanas apstākļi un sistēmas robežas.

Slēgšanas un vadīšanas zudumi

Slēgšanas zudumi rodas pārejās starp slēdža stāvokļiem, bet vadīšanas zudumi — plūstot strāvai. To sakarības atkarīgas no elementa un darba režīma; visiem pusvadītājiem nevar dot vienu strāvas kvadrāta formulu. Savienojumi, kondensatori un citi elementi arī rada zudumus. Transformatori un induktori nav obligāti vienādi visu vilces invertoru galvenie mezgli.

Ietekme uz attālumu

Labāka jaudas elektronika var mazināt piedziņas patēriņu, bet 1–2 % izmaiņām nevar universāli piešķirt 10–20 km ieguvumu. Rezultāts atkarīgs no akumulatora, maršruta un citiem patērētājiem. Piemēram, salona apsilde, ātrums un riepas var mainīt kopējo patēriņu neatkarīgi no invertora konstrukcijas.

Mūsdienu tendences: SiC un integrēta piedziņa

SiC jaudas elementi un uzlabota vadība palīdz veidot efektīvāku vai kompaktāku elektroniku atbilstošā projektā. Nav pamata vienu auto modeli pasludināt par obligāto etalonu vai tehnoloģijas sākumu, ja nav pārbaudītas konkrētās versijas detaļas. Pircējam svarīgāki ir dokumentētie auto parametri un lietošanas apstākļi.

Integrētā piedziņā motoru, invertoru un transmisiju var apvienot kompaktā e-ass mezglā. Tas var īsināt savienojumus un ietekmēt iepakojumu, taču nemaina vajadzību pēc dzesēšanas, izolācijas un pareizas vadības. Remontējamība un detaļu pieejamība ir konstrukcijas, nevis tikai kompaktuma jautājums.

Diagnostika un apkope

Paškontrole un brīdinājumi

Mezglā un automobilī var uzraudzīt strāvu, spriegumu, temperatūru un izolācijas stāvokli. Konkrēto sensoru un aizsardzības klāstu nosaka sistēma; nav obligāti katra invertora iekšējs vibrācijas sensors. Brīdinājums prasa paredzēto rīcību un diagnostiku, nevis uzreiz visa invertora pasūtīšanu.

Īpašnieka un servisa uzdevumi

Īpašnieks var saglabāt brīdinājuma tekstu, braukšanas un uzlādes apstākļus un apkopes vēsturi. Savienotāju atvēršanu, oranžo kabeļu pārbaudi un mērījumus jaudas ķēdē atstāj kvalificētam speciālistam. Šķidruma vai programmatūras darbu veic tikai tad, ja tas paredzēts konkrētajai procedūrai.

Serviss vērtē arī akumulatoru, vadības saziņu, sensorus un termisko sistēmu. Viens kļūdas kods ne vienmēr nozīmē bojātu pusvadītāju. Pamatota pārbaude ļauj saprast, vai vajadzīgs savienojuma, dzesēšanas, vadības vai paša jaudas mezgla remonts.

Nākotnes perspektīvas: GaN, prognozējoša vadība un bezvadu uzlāde

GaN pusvadītājus attīsta dažādiem jaudas pārveidošanas pielietojumiem. Tie nav automātiski labākais SiC aizvietotājs katrā vilces sprieguma un jaudas klasē. Izvēli nosaka projekta prasības, nevis apgalvojums, ka jaunāks materiāls vienmēr uzvar iepriekšējo.

Prognozējoši algoritmi un mašīnmācīšanās var palīdzēt optimizēt sistēmu, bet tā ir iespēja vai attīstības virziens, nevis katra auto dokumentēta funkcija. Bezvadu uzlādei vajadzīga sava enerģijas pārneses sistēma; vilces invertors vien nekļūst par uztvērēju, kas ļauj uzlādēt auto braucot. Šie temati jāsadala pēc faktiskā enerģijas ceļa.

Secinājumi

Vilces invertors sasaista akumulatora enerģiju ar kontrolētu motora darbību un reģenerāciju. Tā izpratnei jāsalīdzina jaudas elektronika, strāvas vadība, termiskie apstākļi un visa auto robežas. Ikdienas uzlādes iekārtu izvēle ir cits uzdevums, bet arī tajā jāievēro precīza saderība un pieslēguma prasības.

Izmantojiet sava auto dokumentēto informāciju un pamatotu diagnostiku. Universāls efektivitātes skaitlis, jauns pusvadītāja nosaukums vai viena brīdinājuma interpretācija neaizstāj pārbaudītu mezgla atbilstību un drošu remonta procedūru.
