Kas ir invertors un kā tas darbojas?

Invertors pārvērš līdzstrāvu jeb DC maiņstrāvā jeb AC. Piemēram, tas ļauj no piemērotas akumulatoru sistēmas darbināt ierīci, kurai vajadzīga maiņstrāvas barošana. Invertors nerada papildu enerģiju: tā darbības laiku ierobežo enerģijas avots, slodze un pārveidošanas zudumi. Lai izvēlētos pareizo ierīci, jāzina ne tikai vajadzīgā jauda, bet arī ieejas spriegums, izejas forma un uzstādīšanas prasības.

No akumulatora līdz maiņstrāvas izejai

Akumulators nodrošina līdzspriegumu, savukārt invertora jaudas elektronika ar vadāmiem slēdžiem veido maiņspriegumu. Daudzās konstrukcijās izmanto impulsu platuma modulāciju jeb PWM un filtrēšanu, lai iegūtu vajadzīgo izejas viļņa formu. Texas Instruments tehniskais pārskats skaidro vadības un jaudas elektronikas nozīmi invertoros. Konkrētās konstrukcijas atšķiras; filtrs viens pats vienkārši nepārvērš jebkuru augstfrekvences signālu par 50 Hz elektrotīklu.

Pārbaudiet ierīces izejas spriegumu un frekvenci. Latvijas sadzīves ierīcēm parasti paredzēts 230 V un 50 Hz, taču pasaulē pieejami arī citi invertori. Invertors nav tas pats, kas DC/DC pārveidotājs, kurš maina līdzsprieguma līmeni, vai akumulatora lādētājs. Kombinētā invertorā-lādētājā šīs funkcijas var būt vienā korpusā, bet parasta invertora nosaukums tās negarantē.

Divas 12 V tīra sinusa izvēles

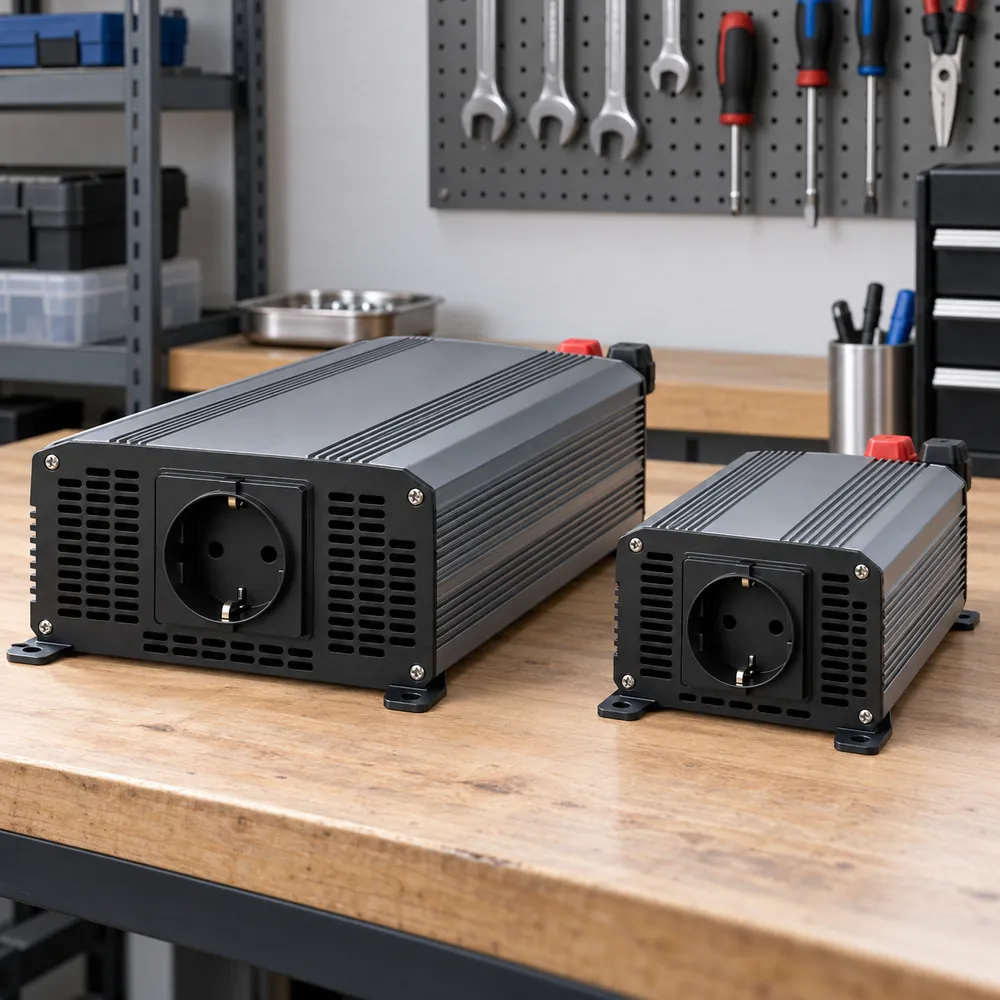

Nelielai autonomai sistēmai var salīdzināt Cotek 12 V 400 W un Cotek 12 V 700 W tīra sinusa invertorus. Pirmais katalogā norādīts ar 400 W izejas jaudu, otrais — ar 700 W. Izvēlieties pēc vienlaikus lietoto ierīču patēriņa un to palaišanas prasībām, nevis pēc principa “lielāks vienmēr labāks”. Abi ir 12 V ieejas varianti, nevis universālas ierīces jebkuram akumulatoram.

700 W modelim katalogā norādīta 10,5–16,5 V ieeja un 200–240 V AC izeja. Pirms pasūtījuma pārbaudiet konkrētā izpildījuma instrukciju, kontaktligzdu un frekvenci. Cotek SP-700 saimes dokumentācija ir piemērs tam, kā ražotājs nodala izpildījumus; saimes nosaukums neaizstāj precīzu preces identifikāciju. Vairāk iespēju — 12 V tīra sinusa invertoru kategorijā.

Tīrs vai modificēts sinusa vilnis?

Tīra sinusa invertors veido elektrotīkla spriegumam līdzīgu sinusoidālu izeju. Modificēta sinusa izpildījumam viļņa forma ir pakāpienveida, un tā nav piemērota katrai ierīcei. Iespējams troksnis, uzsilšana vai nepareiza darbība, tāpēc saderību nosaka barojamās ierīces un invertora instrukcija. Samlex invertoru skaidrojums aplūko viļņa formas un slodzes izvēli.

Modificēts sinusoidālais vilnis nav īpašs risinājums “skarbiem apstākļiem”; aizsardzību pret mitrumu, putekļiem un temperatūru nosaka korpuss un ražotāja parametri. Arī tīrs sinuss negarantē, ka jebkurš motors vai lādētājs darbosies: joprojām jāatbilst jaudai, palaišanai, spriegumam un frekvencei.

Jauda vatos, VA un īslaicīga slodze

Atšķiriet nepārtraukti pieejamo jaudu no īslaicīgās maksimuma jaudas. Motors, kompresors vai atsevišķs barošanas bloks ieslēgšanās brīdī var prasīt vairāk nekā parastajā darbā. Invertoram jāspēj nodrošināt vajadzīgo slodzi arī šajā laikā. Maksimālā jauda uz iepakojuma nav automātiski lietojama nepārtraukti.

Vati un voltampēri nav vienādi apzīmējumi visos apstākļos. Ierīcēm ar noteiktu jaudas koeficientu un strāvas formu jāpārbauda abi ierobežojumi. To izskaidro Victron jaudas izvēles ceļvedis. Ievērojiet arī jaudas samazinājumu pie augstas temperatūras un ražotāja ieteikto akumulatoru sistēmu.

Akumulatora nominālā ietilpība viena pati nenosaka darbības ilgumu. Svarīgs ir tā stāvoklis, ķīmija, pieļaujamā izlāde, BMS ierobežojumi un invertora patēriņš bez slodzes. Lieljaudas ierīci nedrīkst pieslēgt parastai auto piederumu rozetei tikai tāpēc, ka iespējams piemeklēt kontaktdakšu.

Kur invertoru izmanto?

Garāžā vai mobilā darbnīcā invertors var nodrošināt barošanu piemērotam instrumenta lādētājam, datoram vai citai AC ierīcei. Tomēr daļa diagnostikas iekārtu saņem barošanu no auto diagnostikas ligzdas vai sava akumulatora — invertors tām nav obligāta sastāvdaļa. Ja ierīcei ir piemērots tiešs DC barošanas risinājums, vispirms izvērtējiet to, lai neveidotu nevajadzīgu pārveidošanu.

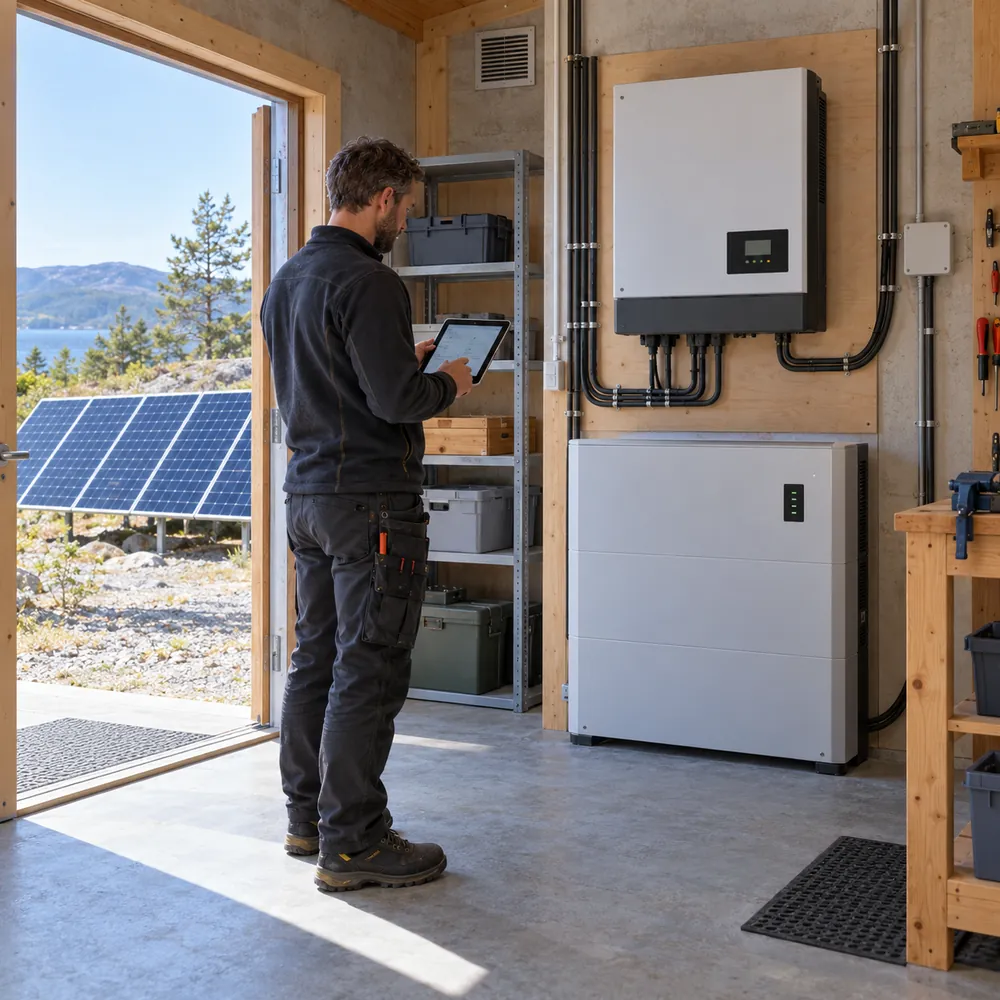

Saules paneļi dod līdzstrāvu, bet sistēmai vajadzīgs tās uzbūvei paredzēts invertors un, ja nepieciešams, uzlādes regulators. Tīklam pieslēdzams saules invertors nav automātiski autonomās rezerves barošanas ierīce. UPS apvieno enerģijas krātuvi, vadību un barošanas pārslēgšanu; parastam auto invertoram šādas iespējas nevar piedēvēt bez dokumentācijas.

Elektroauto piedziņas invertors savukārt vada vilces motora barošanu. Bosch piedziņas invertora pārskats raksturo šo atsevišķo pielietojumu. Veikalā redzams 12 V–230 V invertors nav EV augstsprieguma piedziņas detaļas aizvietotājs.

Priekšrocības, ierobežojumi un droša uzstādīšana

Galvenais ieguvums ir iespēja lietot piemērotas AC ierīces prom no elektrotīkla. Cena, izmērs, ventilatora troksnis un nepieciešamā akumulatoru sistēma ir izvēles kompromisi. Pārveidošana rada zudumus un siltumu; laba lietderība nenozīmē, ka invertors uzlabo jebkuras pieslēgtās ierīces efektivitāti vai pagarina akumulatora darbību.

Uzstādīšanas vietai jābūt sausai un ventilētai, ar instrukcijā paredzētu dzesēšanas telpu. Izvēlas vajadzīgā šķērsgriezuma vadus, stiprinājumus un aizsardzību. Victron uzstādīšanas instrukcija parāda, kāpēc elektriskā un mehāniskā sagatavošana ir modelim specifiska. Viena invertora vadu vai drošinātāju tabulu nedrīkst pārnest uz citu ierīci.

230 V izeja ir bīstama arī tad, ja ieejā ir zemsprieguma akumulators. Zemējumu, aizsardzību un pieslēgšanu pastāvīgai instalācijai izvērtē kvalificēts elektriķis. Nekad nepieslēdziet parasta autonoma invertora izeju mājas sienas rozetei vai citam AC avotam. Saules vai mājas sistēmas pārbūve prasa tai paredzētu risinājumu, nevis paštaisītu pārejas vadu.

Ko noskaidrot pirms pirkuma?

Pierakstiet ierīču darba un palaišanas prasības, vienlaicīgo slodzi, akumulatora sistēmas spriegumu un paredzēto lietošanas vietu. Salīdziniet nepārtraukto jaudu, viļņa formu, aizsardzību un uzstādīšanas nosacījumus. Detalizētāku izvēli skaidro invertora iegādes ceļvedis, bet apkopi — invertoru kopšanas raksts. Pareizais invertors ir tas, kas sader ar visu sistēmu, nevis tikai ar vienas ierīces kontaktdakšu.
