Kā pārbaudīt auto ģeneratora diodi: pilnīga pamācība

Auto ģeneratora diodes ir būtiska automašīnas elektriskās sistēmas sastāvdaļa, kas nodrošina akumulatora uzlādi un elektrisko ierīču darbību. Kad rodas problēmas ar ģeneratora diodēm, tas var izraisīt akumulatora izlādi, apgaismojuma problēmas un pat pilnīgu elektriskās sistēmas atteici. Šajā rakstā apskatīsim, kā efektīvi pārbaudīt auto ģeneratora diodes, lai laikus atklātu un novērstu problēmas.

Kas ir auto ģeneratora diodes un kāda ir to funkcija?

Auto ģenerators rada maiņspriegumu, bet akumulatoram un transportlīdzekļa līdzstrāvas sistēmai vajadzīga taisngriezta izeja. Šo uzdevumu veic diožu taisngriezis jeb diožu tilts. Diodes vada strāvu noteiktā virzienā, un vairākas no tām savieno ģeneratora fāžu tinumus ar izejas ķēdi. Konkrētais diožu skaits, palīgķēdes un bloka konstrukcija ir atkarīga no ģeneratora modeļa; visiem mezgliem nav viena vienāda sešu vai astoņu diožu shēma.

Bojājums var būt pārtraukums, īssavienojums vai darbības traucējums, kas parādās sasilstot un zem slodzes. Tas var mazināt uzlādes spēju, radīt palielinātas sprieguma pulsācijas vai piedalīties akumulatora izlādes problēmā. Taisngriezis un sprieguma regulators pilda atšķirīgus uzdevumus: bojātu regulatoru nedrīkst automātiski nosaukt par bojātu diodi. Pārbaudes mērķis ir noskaidrot cēloni, nevis nomainīt daļu pēc vienas ārējas pazīmes.

Kādas pazīmes norāda uz bojātām ģeneratora diodēm?

Uzlādes brīdinājuma lampiņa, mirgojoši lukturi un atkārtota akumulatora izlāde ir iemesls pārbaudīt uzlādes sistēmu. Tomēr tās nav tikai diožu defekta pazīmes: līdzīgu ainu var radīt akumulators, masas savienojums, siksnas piedziņa, regulators vai vadības saziņa. Mehāniska svilpšana vai graboņa arī pati par sevi nepasaka, ka vainīgs taisngriezis.

Noderīgi pierakstīt, vai simptoms parādās aukstam vai siltam dzinējam, pie kādiem apgriezieniem un ar kuriem patērētājiem. Sprieguma mērījumu salīdzina ar konkrētā auto prasībām; atsevišķs rādījums zem 13,5 V vai virs 14,8 V nav universāla diožu diagnoze. HELLA regulatora un taisngrieža diagnostikas pārskats nošķir simptomus, vadāmo uzlādi un sprieguma pulsāciju novērtējumu. Ja brīdinājums saglabājas, negaidiet, līdz akumulators vairs spēj iedarbināt auto.

Kādi instrumenti nepieciešami ģeneratora diožu pārbaudei?

Instrumentu izvēle atkarīga no tā, vai vērtējat strādājošas sistēmas pulsācijas vai izolētu diodi uz darbnīcas galda. Šīs ir atšķirīgas pārbaudes, un vienam mēraparāta režīmam nedrīkst piedēvēt abu iespējas.

• Digitālais multimetrs ar līdzsprieguma un diožu pārbaudes funkciju — sākotnējam mērījumam un atvienotas diodes pārbaudei.
• Pulsācijām piemērots zema AC sprieguma diapazons, atbilstoša frekvenču josla un mērīšanas metode; katrs sadzīves multimetrs to nenodrošina.
• Automobiļu osciloskops un piemēroti izolēti mērvadi, ja jāvērtē viļņa forma un izmaiņas slodzē.
• Konkrētā ģeneratora shēma, remonta procedūra, droši instrumenti un aizsardzības līdzekļi mezgla demontāžai.
• Atbilstoši balsti, ja darba procedūra prasa piekļuvi no apakšas; uz domkrata vien automobilis nav darba balsts.

Digitālo multimetru kategorijā UNI-T UT131B piedāvā diožu testu un līdzsprieguma mērījumus. Tas nenozīmē, ka tā AC diapazons paredzēts ļoti mazu ģeneratora pulsāciju analīzei. AC/DC strāvas knaibles no mērinstrumentu kategorijas palīdz papildus pārbaudīt strāvu, nepārraujot ķēdi; pirms izvēles pārbaudiet vajadzīgo diapazonu. Zemāk ir divi dažādu mērījumu instrumenti salīdzināšanai, nevis osciloskopa aizvietotāji.

Kā pārbaudīt ģeneratora diodes ar multimetru, nenoņemot ģeneratoru?

Uzstādītā ģeneratorā vispirms veic uzlādes sistēmas pārbaudi, nevis pieņem, ka mērījums starp B+ izvadu un korpusu izolē vienu diodi. Tinumi, regulators, taisngrieža citas diodes un auto vadi var veidot papildu strāvas ceļus. Tāpēc universāla recepte “vienā virzienā OL, otrā 0,5–0,7 V” pie visa ģeneratora spailēm nav pietiekama atsevišķas diodes novērtēšanai.

Ar piemērotu mēraparātu var pārbaudīt sprieguma maiņkomponenti jeb pulsācijas:

1. Pārskatiet auto un mēraparāta procedūru. Zondes sagatavojiet ar izslēgtu dzinēju un nostipriniet tālu no piedziņas un karstām virsmām.
2. Pievienojiet zondes noteiktajiem zemsprieguma sistēmas mērpunktiem; droši pieejamas akumulatora spailes ir sākotnējās pārbaudes vieta.
3. Izvēlieties pulsāciju mērīšanai piemērotu AC režīmu, nevis diožu testu pie ieslēgtas ķēdes. Pārbaudiet, ka ierīce spēj nodalīt lielo līdzsprieguma komponenti.
4. Iedarbiniet dzinēju, pēc paredzētās procedūras ieslēdziet patērētājus un saglabājiet rādījumu kopā ar apgriezieniem un slodzes aprakstu.

Palielināta pulsācija ir iemesls padziļinātai pārbaudei, bet nenosauc bojāto diodi viena pati. Par piemērota multimetra iespējām un pārbaudes apstākļiem lasiet Fluke pulsāciju mērīšanas ceļvedī. Vienu skaitlisku robežu nevar pārnest uz jebkuru instrumentu un automobili.

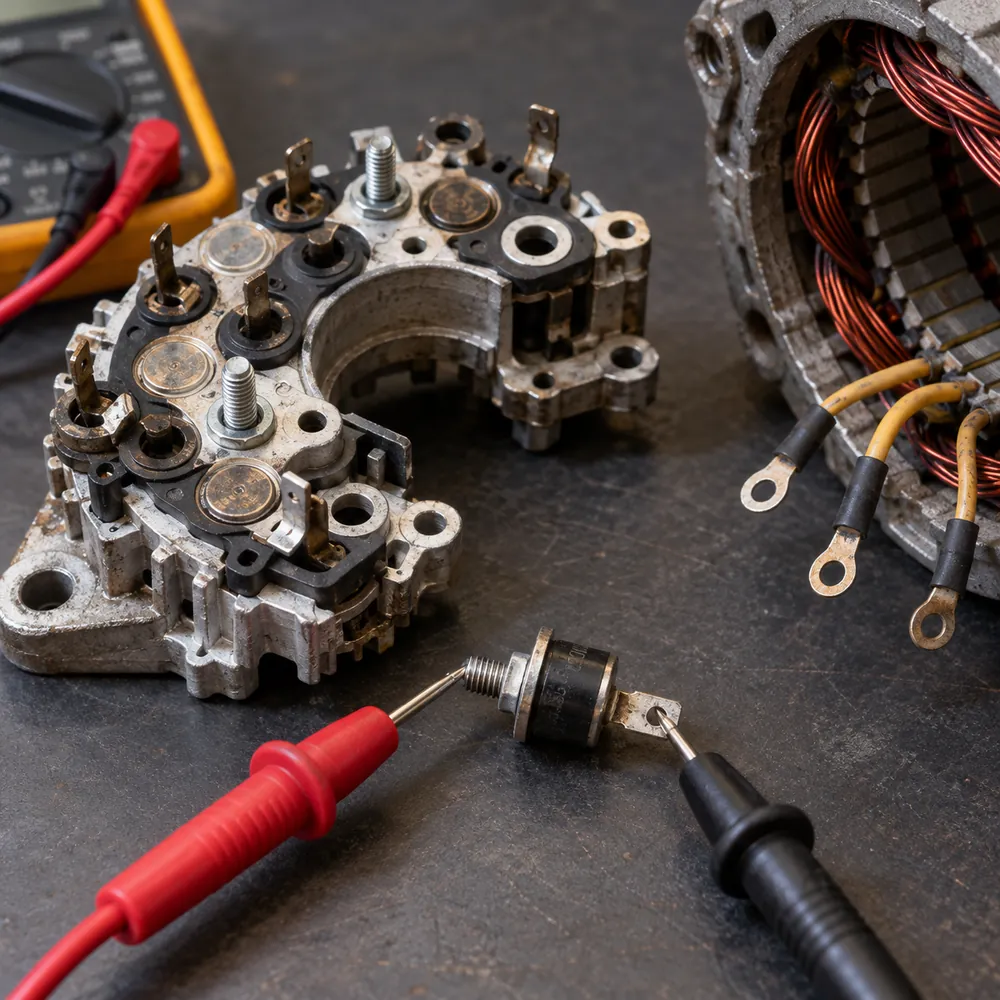

Kā pārbaudīt diodes, noņemot ģeneratoru no automašīnas?

Atsevišķas diodes pārbaudei jābūt atvienotai barošanai un jāizslēdz paralēlas ķēdes, kas var maldināt mēraparātu. Ģeneratora demontāžas secību, akumulatora atvienošanu un taisngrieža atdalīšanu nosaka konkrētā auto un mezgla remonta instrukcija. Atzīmējiet vadus un stiprinājumus, bet nepaļaujieties uz visu modeļu kopīgu izjaukšanas kārtību. Ja darbam vajadzīga lodēšana vai presēto savienojumu izjaukšana, tas ir specializēta remonta uzdevums.

1. Pēc drošas atvienošanas un mezgla izolēšanas pārbaudiet shēmu un identificējiet pārbaudāmās diodes pieslēgumus.
2. Pārliecinieties, ka ķēdē nav sprieguma, un izvēlieties multimetra diožu testa režīmu.
3. Pievienojiet zondes vienā virzienā, pierakstiet rādījumu, samainiet tās vietām un pierakstiet otru.
4. Salīdziniet rezultātu ar diodes tipu, ražotāja specifikāciju un, ja paredzēts, zināmi labu tā paša tipa detaļu.

Parastai izolētai silīcija diodei vienā virzienā bieži redz sprieguma kritumu, bet pretējā OL. Tas nav visiem taisngrieža elementiem identisks skaitlis. Vadītspēja abos virzienos vai pārtraukums abos var liecināt par bojājumu, taču vispirms jāapstiprina pareiza izolācija un labs zonžu kontakts. Fluke diožu testa norādes uzsver barošanas atslēgšanu un nepieciešamību atdalīt detaļu no ķēdes, ja pārējie elementi ietekmē mērījumu.

Vai var pārbaudīt ģeneratora diodes, izmantojot automašīnas akumulatoru?

Neizmantojiet improvizētu akumulatora un spuldzes savienojumu starp ģeneratora B+ izvadu un korpusu. Akumulators spēj piegādāt lielu strāvu, bet nepareizi izveidota pārbaude var radīt īssavienojumu, pārkaršanu un bojājumu. “Ārkārtas tests” nav iemesls atteikties no kontrolētas mērīšanas metodes. Arī akumulatora negatīvās spailes atvienošana viena pati nenozīmē, ka viss ģeneratora mezgls jau ir izolēts no pārējām ķēdēm.

Izmantojiet multimetra paša diožu pārbaudes funkciju izolētai detaļai vai paredzētu darbnīcas testēšanas iekārtu. Ja šāda aprīkojuma un shēmas nav, pamatota rīcība ir saglabāt simptomu un sākotnējo sprieguma mērījumu informāciju un nodot auto diagnostikai. Nekad neatslēdziet akumulatoru, kamēr dzinējs darbojas: tas nav tests, kas droši atšķir ģeneratoru no akumulatora problēmas. Pārbaudes savienojumus sagatavojiet tikai saskaņā ar konkrētās sistēmas darba procedūru.

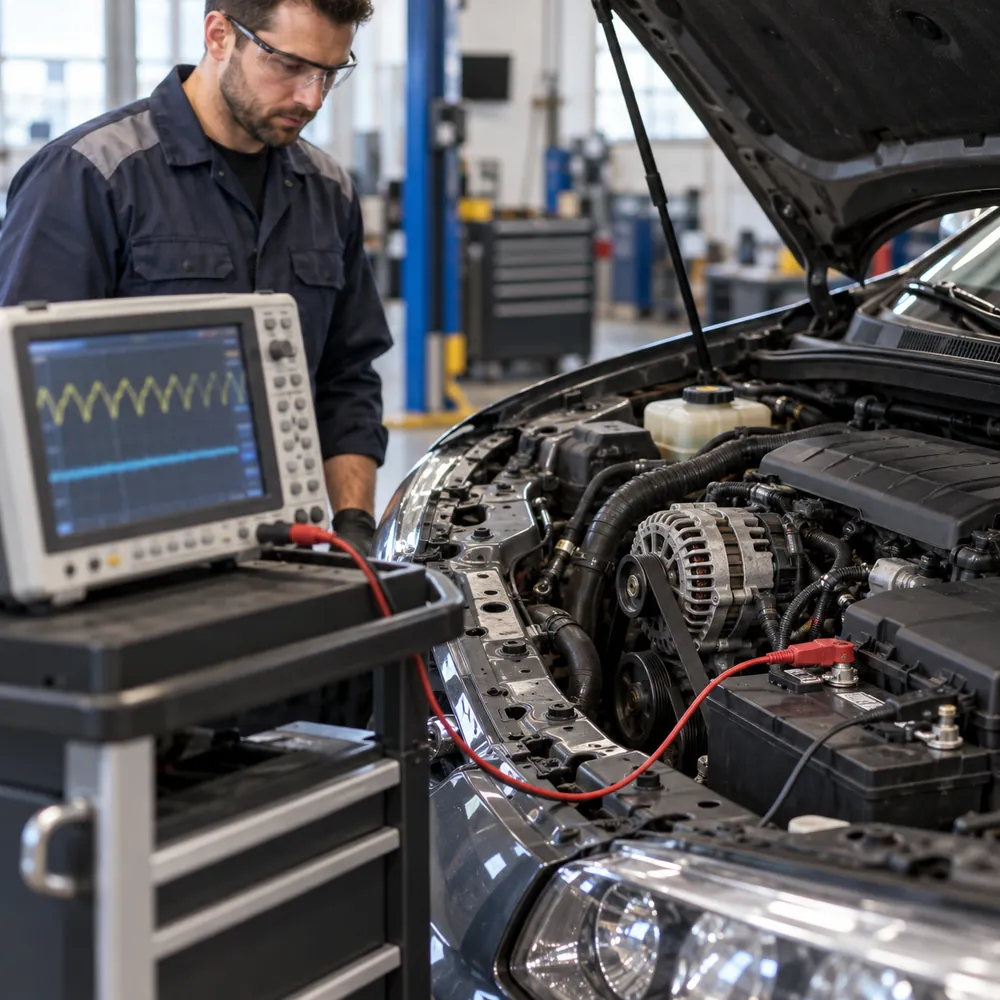

Kā pārbaudīt ģeneratora diodes, izmantojot osciloskopa metodi?

Osciloskops rāda sprieguma izmaiņu formu laikā, tāpēc tas ļauj ieraudzīt to, ko vienkāršs vidējais sprieguma skaitlis paslēpj. Darbnīcā izmanto konkrētajai uzlādes sistēmai piemērotu pieslēgumu, mērogu, laika bāzi un AC sasaisti. Zondes un masas pieslēguma drošība jāpārbauda pirms dzinēja iedarbināšanas; ne katra laboratorijas osciloskopa masa ir piemērota patvaļīgam pieslēgumam automobilī.

Testā saglabā slodzes un apgriezienu apstākļus un salīdzina viļņa regularitāti ar atbilstošu etalonu. Atkārtojošs iztrūkums vai būtiski nevienmērīga pulsācija var palīdzēt atklāt taisngrieža vai tinumu defektu. Tomēr vadības impulsus, patērētāju pārslēgšanos un kontakta traucējumus nedrīkst automātiski nosaukt par vienas konkrētas diodes kļūmi.

Pico alternatora pulsāciju pārbaudes piemērs attiecas uz ģeneratoru bez ECM vadības. Šis piemērs palīdz saprast metodi, bet nav universāla viļņa forma visiem vadāmiem ģeneratoriem. Ja auto izmanto LIN saziņu vai citu vadības risinājumu, diagnostikā jāiekļauj arī tā darbība.

Kā pārbaudīt ģeneratora izejas spriegumu, lai noteiktu diožu stāvokli?

Līdzsprieguma pārbaude ir noderīga vispārējai uzlādes novērtēšanai, bet tā neizolē diožu defektu. Pieslēdziet pareizi iestatītu voltmetru akumulatoram, pierakstiet miera spriegumu un atkārtojiet mērījumu ar strādājošu dzinēju ražotāja paredzētajos režīmos. Salīdzinājumam izmantojiet arī akumulatora stāvokli, temperatūru un ieslēgtos patērētājus. Vadāma uzlāde var apzināti mainīt spriegumu, tāpēc viens diapazons visiem auto nav piemērots.

Ja līdzspriegums neatbilst prasībām, pārbauda savienojumus, sprieguma kritumu, piedziņu, regulatoru un vadības sistēmas datus. Ja tas šķiet normāls, bet simptomi saglabājas, joprojām var būt vajadzīga pulsāciju un strāvas pārbaude. Piemēram, sistēma nelielā slodzē var darboties citādi nekā ar vairākiem patērētājiem. Tas ir iemesls atkārtot testu dokumentētā režīmā, nevis secināt, ka visas diodes ir veselas.

Pilnā sākotnējā secība aprakstīta ceļvedī kā pārbaudīt auto ģeneratora uzlādi. Šī raksta uzmanības centrā paliek taisngrieža diagnoze un mērījumu robežas.

Cik maksā ģeneratora diožu nomaiņa un vai to var izdarīt pašrocīgi?

Kartītēs salīdzināmi Toyota ģeneratoriem paredzēti 130 A un 100 A diožu tilti. Tie nav universāli un nav iepriekš aprakstītā Opel 1,7 DTI tilta aizvietotāji. Servisam jāsalīdzina ģeneratora kods, tilta izmēri, savienojumi un ražotāja piemērojamības dati; strāvas nomināls viens pats saderību neapstiprina.

Cena atkarīga no ģeneratora konstrukcijas, pieejamās detaļas un darba apjoma. Jānošķir sākotnējā uzlādes diagnostika, mezgla demontāža, stenda pārbaude, taisngrieža nomaiņa un visa ģeneratora nomaiņa. Prasiet piedāvājumu pēc precīza ģeneratora numura, nevis tikai automobiļa markas. Bez šiem datiem universāls detaļas vai darba cenu diapazons var maldināt.

Remontam vajadzīgas elektriskās pārbaudes prasmes un konkrētā mezgla procedūra. Regulatora un taisngrieža atrašanās vienā korpusa galā nenozīmē, ka diodes vienmēr integrētas regulatorā. Pieslēgumi var būt presēti, metināti vai lodēti; remontējamas daļas un atļautā darba metode atšķiras. Apspriediet ar remontētāju, vai jāmaina atsevišķs elements, viss taisngriezis vai arī bojātas citas ģeneratora daļas.

Ģeneratora diožu tiltu kategorijā pieejamais Opel 1,7 DTI piemērs 2111-233620 un Toyota 100 A piemērs ir atšķirīgi pielietojumi. Tie nav universāli aizvietotāji vai izvēle “vairāk ampēru ir labāk”. Pirms pasūtīšanas jāsalīdzina ģeneratora numurs, elektriskā shēma, montāža un izvadi; ar nosaukumā minēto auto marku vien nepietiek.

Kādas ir biežākās kļūdas, pārbaudot ģeneratora diodes?

Biežākā kļūda ir izvēlēties neatbilstošu testu un pārāk droši interpretēt tā rezultātu. Sistēmas līdzspriegums, AC pulsācija un izolētas diodes sprieguma kritums ir trīs atšķirīgi mērījumi.

• Diožu vai pretestības režīma izmantošana pie barotas ķēdes — šāds mērījums nav pieļaujams.
• Visa taisngrieža ceļa uzskatīšana par vienu izolētu diodi, nepārbaudot shēmu un paralēlos savienojumus.
• Vienāda skaitliska sliekšņa pielietošana dažādiem multimetriem, ģeneratoriem un darba režīmiem.
• Vaļīgu vai oksidētu savienojumu, masas vadu un akumulatora stāvokļa ignorēšana.
• Diožu testa rādījuma sajaukšana ar pretestību; mēraparāta ekrānā norādītā vienība ir daļa no rezultāta.
• Secinājums par visu mezglu pēc vienas diodes mērījuma vai tikai aukstā stāvoklī veikta testa.

Pirms detaļu pasūtīšanas saglabājiet mērīšanas apstākļus, rādījumus un novērotos simptomus. Tas ļauj pārbaudi atkārtot un novērš nevajadzīgu nomaiņu.

Vai ir iespējams salabot bojātas ģeneratora diodes, nevis nomainīt tās?

Bojātu pusvadītāja savienojumu parasti neremontē kā detaļu; ja konstrukcija atļauj, nomaina pašu diodi vai visu taisngrieža bloku. Darbnīcā izvērtē elektrisko atbilstību, siltuma novadīšanu un savienojumu kvalitāti. Vienkārša lodēšanas prasme neapliecina spēju droši atjaunot lielas strāvas automobiļa mezglu.

Viena bojāta diode nav automātisks pierādījums, ka visas pārējās tūlīt sabojāsies. Tomēr jānoskaidro, vai bojājumu izraisījusi kopīga pārkaršana, nepareizs savienojums vai cits defekts. Ja cēloni neatrisina, arī jaunā detaļa var nedarboties ilgi. Pilna taisngrieža vai ģeneratora nomaiņu izvēlas pēc pārbaudes, remonta iespējas un izmaksām, nevis tikai liela nobraukuma dēļ.

Pēc remonta pārbauda uzlādi, pulsācijas un sistēmas darbību paredzētajā slodzē. Ja remonts noslēdzas tikai ar dzinēja iedarbināšanu, nav vēl pierādīts, ka sākotnējais simptoms ir novērsts. Lūdziet diagnostikas rezultātu un skaidrojumu par veiktajām darbībām.

Praktiski padomi ģeneratora diožu pārbaudei un uzturēšanai

• Pierakstiet spriegumu kopā ar temperatūru, apgriezieniem un slodzi, lai salīdzinātu vienādus darba režīmus.
• Novērsiet eļļas noplūdi vai piesārņojuma cēloni; ģeneratora tīrīšanai neizmantojiet patvaļīgu augstspiediena strūklu.
• Siksnu un skriemeļus apskatiet ar izslēgtu dzinēju un pārbaudiet atbilstoši piedziņas procedūrai.
• Atkārtota akumulatora izlāde prasa arī tā stāvokļa un miera strāvas pārbaudi, nevis tikai garāku braucienu.
• Papildu patērētāju uzstādīšana prasa visas sistēmas slodzes un vadu aizsardzības izvērtējumu; lielāks ģenerators nav universāls risinājums.
• Rezerves taisngriezi atlasiet pēc paša ģeneratora numura un atbilstošas kataloga atsauces.

Biežākās kļūdas, no kurām jāizvairās

• Brīdinājuma ignorēšana un braukšana līdz pilnīgai akumulatora izlādei.
• Akumulatora vai taisngrieža vainošana, neizvērtējot pārējo uzlādes sistēmu.
• Testa shēmas improvizēšana ar dzīvu akumulatoru vai nepareizu mēraparāta masas pieslēgumu.
• Nepiemērotas detaļas montāža pēc ārējas līdzības vai tikai strāvas vērtības.
• Vadu sajaukšana un nekvalitatīvu kontaktu atstāšana pēc remonta.
• Rezultāta nepārbaudīšana tajos pašos apstākļos, kuros sākotnēji parādījās traucējums.

Secinājumi

Ģeneratora diožu pārbaude ir pamatota tad, ja sākotnējā diagnostika dod iemeslu pārbaudīt taisngriezi. Līdzsprieguma mērījums palīdz izvērtēt uzlādi, pulsāciju tests parāda sistēmas maiņkomponenti, bet izolētas diodes tests pārbauda konkrēto elementu. Viena no šīm metodēm nevar automātiski aizstāt pārējās. Savienojumi, akumulators, regulators, piedziņa un vadības saziņa paliek svarīga pārbaudes daļa.

Izvēlieties instrumentu pēc vajadzīgā mērījuma un saglabājiet tā apstākļus. Ja vajadzīga izjaukšana, izolēšana vai osciloskopa analīze un trūkst piemērota aprīkojuma, autoelektriķa pārbaude ir praktisks nākamais solis. Remonta detaļas salīdziniet pēc ģeneratora identifikācijas un dokumentētas atbilstības. Tas palīdz atrast cēloni un saglabāt darba kārtībā arī pārējās sistēmas daļas.
