Strāvas invertori Tavām vajadzībām

Strāvas invertors pārvērš akumulatora līdzstrāvu par 230 V maiņstrāvu, lai automobilī, kemperī, laivā vai izbraukuma darbā varētu lietot ierīces ar parasto kontaktdakšu. Pareiza izvēle sākas nevis ar lielāko skaitli uz korpusa, bet ar trim jautājumiem: kādas ierīces darbosies vienlaikus, cik liela ir to palaišanas jauda un ko spēj nodrošināt 12 V vai 24 V elektroinstalācija.

Nosakiet reālo slodzi, nevis tikai ierīču skaitu

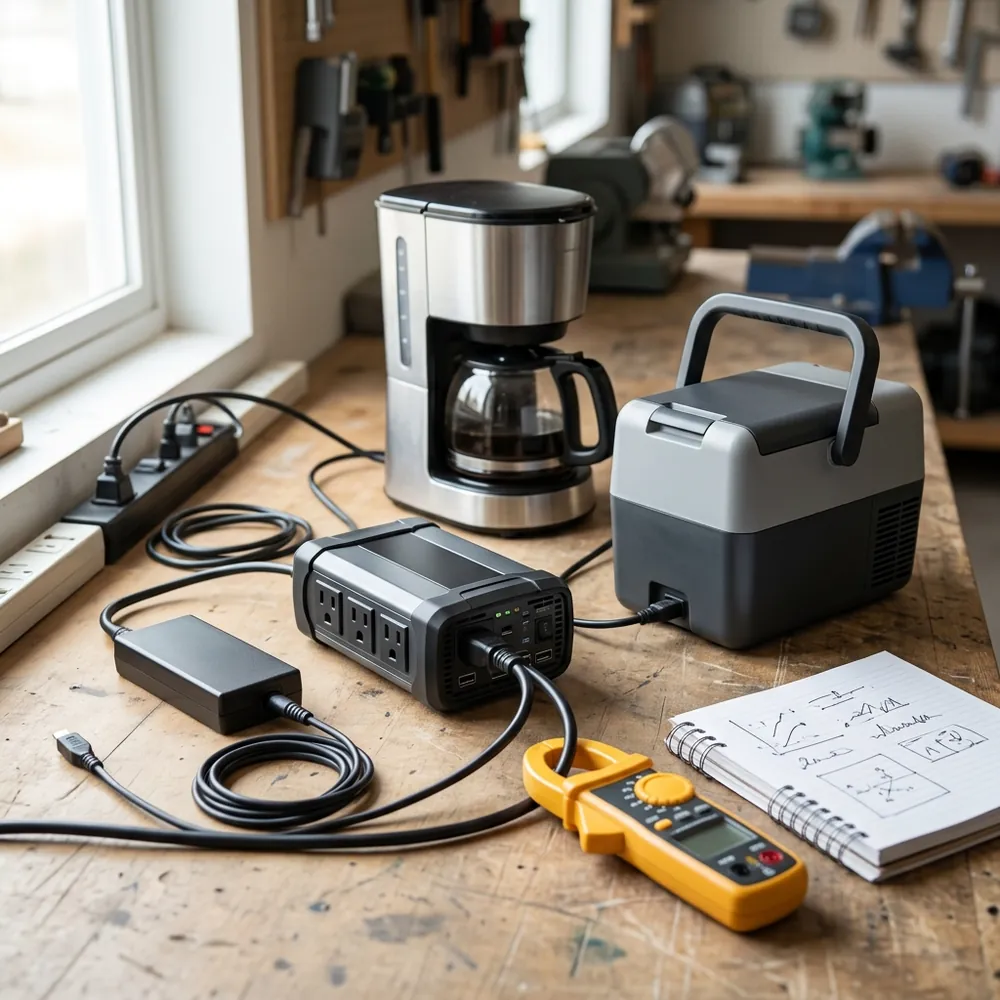

Sastādiet sarakstu ar visiem patērētājiem, kurus plānots darbināt vienlaikus, un pierakstiet katras ierīces patērēto jaudu vatos. Šo vērtību parasti var atrast uz datu plāksnītes vai barošanas bloka. Saskaitiet vienlaicīgo slodzi un atstājiet saprātīgu rezervi, lai invertors ikdienā nestrādātu uz savas nepārtrauktās jaudas robežas. Ja paredzēts lādēt klēpjdatoru ar 90 W barošanas bloku un darbināt 60 W apgaismojumu, 150 W ir tikai teorētiskais minimums; jāņem vērā zudumi, īslaicīgi pīķi un nākotnē pieslēdzamas ierīces.

Nepārtrauktā jeb nominālā jauda raksturo slodzi, ko invertors spēj uzturēt ilgstoši. Maksimālā jeb pīķa jauda ir pieejama tikai īsu brīdi. Tā ir svarīga kompresoriem, sūkņiem, ledusskapjiem un instrumentiem ar elektromotoru, jo ieslēgšanas brīdī tie var prasīt ievērojami vairāk nekā norādīts parastā darba režīmā. Ražotāja dokumentācijā pārbaudiet ne vien pīķa skaitli, bet arī to, cik ilgi šāda slodze ir pieļaujama.

Vienkāršs jaudas un akumulatora strāvas aprēķins

Aptuvenai izvēlei izmantojiet formulu: nepieciešamā nepārtrauktā jauda ir vienlaikus darbināmo ierīču vatu summa, kam pieskaitīta rezerve. Savukārt akumulatora pusē strāva ir daudz lielāka nekā 230 V pusē. Piemēram, 1000 W slodze no 12 V sistēmas ideālā gadījumā prasītu ap 83 A, bet reāli invertora zudumu dēļ — vairāk. Tāpēc jaudīgu invertoru nevar droši pieslēgt ar tievu kabeli vai nejaušu cigarešu aizdedzinātāja spraudni.

Aprēķins palīdz saprast arī darbības laiku. Akumulatora ampērstundu skaitli nevar vienkārši pielīdzināt ierīces vatiem: jāņem vērā sistēmas spriegums, invertora lietderība, akumulatora tips, temperatūra un pieļaujamais izlādes dziļums. Ja uzticama darbība ir būtiska, sistēmu projektējiet pēc akumulatora un invertora ražotāja datiem, nevis optimistiska teorētiskā maksimuma.

Tīrs vai modificēts sinusa vilnis

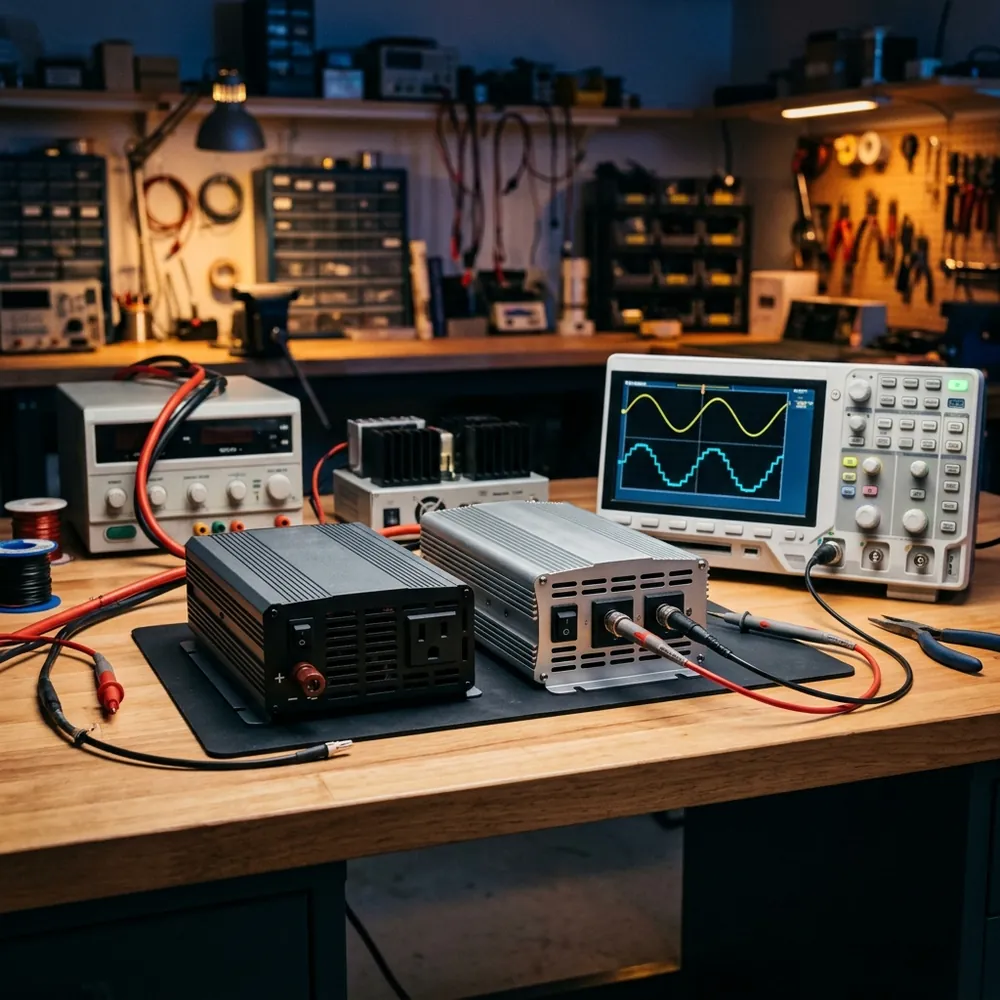

Tīra sinusa invertors veido izeju, kas pēc formas ir tuva elektrotīkla spriegumam. Tas ir drošākais universālais risinājums jutīgai elektronikai, audio un mēriekārtām, ierīcēm ar ātruma vadību, kompresoriem un citiem patērētājiem, kuru ražotājs prasa kvalitatīvu sinusoidālu barošanu. Modificēta sinusa modelis parasti maksā mazāk un var darbināt vienkāršas pretestības slodzes, tomēr daļa ierīču ar to var dūkt, vairāk silt, darboties nepareizi vai vispār neieslēgties.

Ja ierīces rokasgrāmatā nav skaidri atļauts modificēts signāls, pieņēmums “kontaktdakša der, tātad būs saderīgs” nav pietiekams. Medicīnas iekārtām, dzīvībai svarīgiem patērētājiem un dārgai jutīgai elektronikai izmantojiet tikai konkrētās ierīces ražotāja apstiprinātu barošanas risinājumu.

12 V vai 24 V sistēma un kabeļu izvēle

Invertora ieejas spriegumam obligāti jāatbilst akumulatoru sistēmai. 12 V invertoru nepievieno 24 V akumulatoru blokam un otrādi. Pie vienādas jaudas 24 V sistēmas strāva ir aptuveni uz pusi mazāka, tādēļ jaudīgām stacionārām instalācijām tā var būt praktiskāka, taču spriegumu nedrīkst izvēlēties atrauti no transportlīdzekļa un uzlādes sistēmas.

DC kabeļiem jābūt pēc iespējas īsiem, ar ražotāja norādīto šķērsgriezumu un kvalitatīvi saspiestiem uzgaļiem. Aizsardzības drošinātāju novieto pozitīvajā vadā tuvu akumulatoram; tā nominālu un kabeļa izmēru izvēlas kā vienotu sistēmu. Noderīgs papildmateriāls ir Nordparts ceļvedis par vadu šķērsgriezuma nozīmi elektroinstalācijā. Nekvalitatīvs kontakts rada sprieguma kritumu un karstumu pat tad, ja pats invertors ir izvēlēts pareizi.

Ventilācija, novietojums un aizsardzības funkcijas

Invertoru stiprina sausā, vēdināmā vietā uz stabilas virsmas, ievērojot ražotāja prasīto brīvo telpu ap ventilācijas atverēm. To nenovieto slēgtā kastē kopā ar viegli uzliesmojošiem materiāliem vai vietā, kur iespējams ūdens, eļļas vai akumulatora izgarojumu kontakts. Ierīces 230 V puse jāuztver tikpat nopietni kā mājas elektrotīkls: bojāts kabelis vai nepareizi izbūvēta pastāvīga instalācija var radīt elektriskās strāvas trieciena un ugunsgrēka risku.

Praktiski svarīgas aizsardzības ir izslēgšanās pie pārāk zema vai augsta ieejas sprieguma, pārslodzes, īssavienojuma un pārkaršanas. Tās mazina bojājumu risku, bet neaizstāj pareizu drošinātāju, kabeļus, ventilāciju un zemējumu, ja tas paredzēts konkrētajā sistēmā. Pastāvīgu 230 V sadali kemperī, laivā vai darba automobilī uzticiet kvalificētam speciālistam.

Praktiska izvēles secība

1. Uzskaitiet ierīces un to vienlaicīgo darba jaudu.
2. Noskaidrojiet lielāko palaišanas pīķi un tā ilgumu.
3. Pārbaudiet, vai ierīcēm vajadzīgs tīrs sinusa vilnis.
4. Saskaņojiet invertoru ar 12 V vai 24 V akumulatoru sistēmu.
5. Pēc ražotāja tabulām izvēlieties kabeļus, drošinātāju un pieļaujamo attālumu.
6. Novērtējiet akumulatora ietilpību, uzlādes iespējas un paredzamo darbības laiku.
7. Pārbaudiet ventilāciju, darba temperatūru, aizsardzības funkcijas un sertifikāciju.

Nordparts 12 V invertoru kategorijā modeļus var salīdzināt pēc jaudas un paredzētā lietojuma. Konkrētu izstrādājumu izvēlieties tikai pēc tā aktuālās tehniskās lapas un pieslēdzamās ierīces prasībām.

Avoti un tehniskā pārbaude

Jaudas, pīķa ilguma un uzstādīšanas nosacījumus vienmēr pārbaudiet izvēlētā modeļa rokasgrāmatā. Principu skaidrošanai izmantota Victron Energy Phoenix invertora rokasgrāmata un Samlex America tīra sinusa invertora rokasgrāmata. Abos avotos uzsvērta slodzes, vadu, drošinātāju, ventilācijas un ierīču saderības pārbaude; konkrētā instalācijā noteicoša ir tieši iegādātā modeļa dokumentācija.
