O-gredzenu un blīvju izvēle hidrauliskajās sistēmās: materiāli un pielietojums

O-gredzens ir neliela detaļa, bet nepareiza izvēle var izraisīt noplūdi, spiediena zudumu un atkārtotu remontu. Pareizai izvēlei vajag vairāk nekā diametru: būtisks ir darba šķidrums, konkrētais blīvju materiāls, temperatūra, spiediens, kustība un blīves sēžas izmēri. Vienāds izskats vēl nenozīmē vienādu darbību.

Šajā ceļvedī aplūkoti izplatītie elastomēri, dažādu blīvju uzdevumi un praktiska izvēles secība. Tas palīdz sagatavot informāciju detaļas pasūtīšanai vai remonta sarunai, bet neaizstāj konkrētā mezgla ražotāja specifikāciju. Īpaši bremžu un augstspiediena sistēmās jāizmanto paredzētas detaļas un kvalificēta remonta procedūra.

Kas ir O-gredzens un ko tas dara?

O-gredzens ir gredzenveida blīve ar apaļu šķērsgriezumu. Pareizi izveidotā rievā tas tiek saspiests, aizpildot blīvēšanai nepieciešamo telpu. Spiediens var papildus piespiest elastomēru pie sēžas virsmām. Tomēr darbībai vajadzīga pareiza deformācija un vieta materiāla kustībai; pārāk pilna rieva vai nepareiza sprauga rada problēmas arī ar kvalitatīvu gredzenu.

Statiskā savienojumā detaļas savstarpēji nekustas, savukārt dinamiskā mezglā blīve saskaras ar slīdošu virsmu. O-gredzens nav universāls berzes samazinātājs vai vibrāciju slāpētājs. Dinamiskā lietojumā tam pašam var rasties berze, nodilums vai savērpšanās, tādēļ dažkārt piemērotāks ir īpašs blīves profils.

Katalogā nošķiriet konkrētā pielietojuma blīves

Arī automobiļa kondicionēšanas un degvielas savienojumos izmanto O-gredzenus, taču tie nav savstarpēji aizvietojami ar hidrauliskā cilindra vai bremžu blīvēm. Kondicionēšanas O-gredzenu kategorijā tālāk redzamie HNBR komplekti ir konkrētā pielietojuma piemēri, ko salīdzināt pēc savienojuma, artikula un kataloga atbilstības, nevis universāli hidraulikas remonta komplekti.

Viens piemērs ir Audi, VW un Ford norādīts HNBR komplekts ar atsauci 7M0820749C; otrs — formēts 17 mm HNBR blīvgredzens piecu gabalu komplektā. Apaļa un formēta blīve nav viena detaļa, pat ja abi apraksti min HNBR. Katalogā norādīts plašs marku loks nav apstiprinājums katram šo marku automobilim. Precīzu savienojumu, aukstumaģentu un eļļu pārbauda pēc mezgla specifikācijas; piegādes iespējas — kartītē.

Galvenie materiāli: kā saprast atšķirības?

Apzīmējums NBR vai FKM nosauc materiālu grupu, nevis vienu nemainīgu receptūru. Vienā grupā ir savienojumi ar atšķirīgu cietību, aukstumizturību un noturību pret darba vidi. Tādēļ visdrošākā izvēle sākas ar noteikto detaļas vai maisījuma kodu. Krāsa nav uzticama materiāla identifikācijas metode: vienu elastomēru iespējams ražot dažādās krāsās.

Nitrila gumija — NBR

NBR bieži sastopams minerāleļļu sistēmu blīvējumos. Tas var būt ekonomisks risinājums piemērotā temperatūrā un darba vidē, taču vārds “hidraulika” vēl nenosauc izmantoto šķidrumu. NBR gredzenu nedrīkst automātiski izvēlēties bremžu sistēmai ar glikola bāzes šķidrumu. Ūdens, piedevas, degvielas sastāvs un temperatūra var mainīt saderības vērtējumu.

NBR izvēlē pārbaudiet konkrēto maisījumu, cietību un dokumentēto darba diapazonu. Aukstā starta apstākļi var atšķirties no iesilušas sistēmas darba. Ja esošā blīve ir uzbriedusi, iepērkot tādu pašu izmēru pēc tās mērījuma, iespējams kļūdīties vēlreiz. Sākotnējo izmēru nosaka pēc rasējuma, detaļas numura vai nebojātas atbilstošas detaļas.

Fluorelastomērs — FKM

FKM izmanto izvēlētās karstuma, eļļu un degvielas vidēs, taču tas nav universāli “labāks NBR”. Ķīmiskā saderība un aukstuma īpašības atšķiras starp maisījumiem. Viton ir pazīstams tirdzniecības nosaukums, nevis visu FKM blīvju kopīgs tehniskais sertifikāts. Pasūtījumā svarīgāks ir precīzs materiāla un detaļas apzīmējums.

Ja sistēmā ir degviela ar spirta piemaisījumu, īpašs sintētisks šķidrums vai tīrīšanas līdzeklis, vajadzīgs apstiprinājums tieši šim sastāvam un lietošanas apstākļiem. FKM nosaukums pats par sevi nedod garantiju E85, karstam tvaikam vai jebkurai piedevu kombinācijai. Dārgāks gredzens ar nepareizu saderību var atteikties tikpat ātri kā neatbilstoša lētāka detaļa.

Etilēna propilēna diēna gumija — EPDM

EPDM ir būtiska materiālu grupa atbilstošos ūdens un glikola šķidrumu lietojumos. Piemēram, glikola bāzes bremžu sistēmām izmanto īpaši paredzētus maisījumus. Vienlaikus EPDM parasti nav izvēle minerāleļļām un naftas degvielai. Šī atšķirība parāda, kāpēc vispirms jānosauc šķidrums, nevis jāmeklē “izturīgākā gumija”.

Pat EPDM blīvei vajadzīgs apstiprināts profils, izmērs un pielietojums. Bremžu sistēmā izmanto paredzētu remonta komplektu un pieļauto montāžas līdzekli; minerāleļļas ziede var sabojāt citādi piemērotu detaļu. Arī dzesēšanas kontūra un rūpnieciskas ūdens sistēmas prasības nav automātiski vienādas.

Silikona gumija — VMQ

Silikona blīves izvēlas noteiktos temperatūras un statiskā blīvējuma lietojumos. Elastība plašākā temperatūru diapazonā nenozīmē augstu nodilumizturību. Dinamiskā mezglā jāņem vērā plīšanas, berzes un mehāniskās slodzes ierobežojumi. Parastas silikona gumijas un fluorosilikona īpašības nav jāsajauc.

Izvērtējiet darba vidi un ražotāja apstiprinājumu, nevis tikai gredzena mīkstumu. Silikona nosaukums arī nenozīmē, ka jebkura silikona smērviela ir automātiski piemērota. Montāžas līdzeklis ir atsevišķa izvēle, kas jāsaskaņo ar blīvi, darba šķidrumu un sistēmas tīrības prasībām.

Poliakrilāta gumija — ACM

ACM sastopams izvēlētos automobiļu eļļu blīvējumos, kur vajadzīga noturība pret karstumu un novecošanu. Tā nav vispārēja izvēle ūdenim, tvaikam vai glikola bremžu šķidrumam. Ja mezgls ir projektēts citam materiālam, ACM nedrīkst ieviest tikai tāpēc, ka sistēma darbojas siltā vidē.

Praktiskajā izvēlē jāzina, vai runa ir par statisku O-gredzenu vai rotējošas vārpstas blīvi. Materiāla priekšrocības nevar nošķirt no profila un virsmas. Atbilstošs eļļas blīves materiāls vienā mezglā var būt nepiemērots citā, kur ir atšķirīgs šķidrums vai auksta iedarbināšana.

Hidrogenēta nitrila gumija — HNBR

HNBR izmanto prasīgākos, konkrēti noteiktos eļļu un citos tehniskos lietojumos; tas sastopams arī automobiļu kondicionēšanas blīvējumos. Tomēr HNBR apzīmējums viens pats neapstiprina piemērotību jebkuram aukstumaģentam vai kompresora eļļai. Nepieciešams paredzētās sistēmas un detaļas saderības apstiprinājums.

HNBR komplektos marku nosaukumi un krāsa palīdz atrast kataloga ierakstu, bet nevar aizstāt savienojuma identifikāciju. Tas attiecas arī uz dīzeļdzinēju blīvēm un O-gredzeniem: jāizvēlas konkrētā mezgla detaļa, nevis ārēji līdzīgs gredzens no cita komplekta.

Materiālu salīdzināšanai noder Parker O-gredzenu rokasgrāmata un Trelleborg blīvju tehniskie katalogi. Tajos pārbaudiet konkrētus maisījumus un lietojuma nosacījumus; vispārīga materiālu tabula nav apstiprinājums remontam.

Blīvju materiālu salīdzinājums vienuviet

Tabula palīdz sašaurināt izvēli pirms precīzā maisījuma pārbaudes. Tā nepiešķir visai materiālu grupai vienādu temperatūras vai spiediena robežu: šie parametri jāņem no paredzētās detaļas dokumentācijas kopā ar darba šķidrumu un blīves konstrukciju.

Ja izvēle saistīta ar automobiļa bremzēm, vispirms noskaidrojiet paredzēto šķidruma specifikāciju. To papildina bremžu šķidruma pārbaudes ceļvedis. Šķidruma pārbaude pati par sevi neapstiprina nezināma O-gredzena piemērotību — bremžu remontam joprojām vajadzīga konkrētajam mezglam paredzēta detaļa.

Blīvju veidi hidrauliskajās sistēmās

Virzuļa blīves

Virzuļa blīve atdala cilindra kameras. Iekšēja noplūde var izpausties kā kustības vai slodzes noturēšanas problēma arī tad, ja ārpusē eļļa nav redzama. Konstrukcija jāizvēlas atbilstoši darbības virzienam, rievai un sistēmas režīmam. O-gredzens, profila blīve un vairāku elementu blīvējums nav automātiski savstarpēji aizvietojami.

U veida profils nav universāla divpusējas darbības blīve. Spiediena virziens, lūpas orientācija un atbalsta elementi jāņem no konkrētās detaļas instrukcijas. Ja pēc remonta cilindrs turpina nenoturēt slodzi, jāpārbauda arī vadības vārsti un pārējā sistēma: vainīga var nebūt tikai virzuļa blīve.

Kāta blīves un netīrumu noskrāpētāji

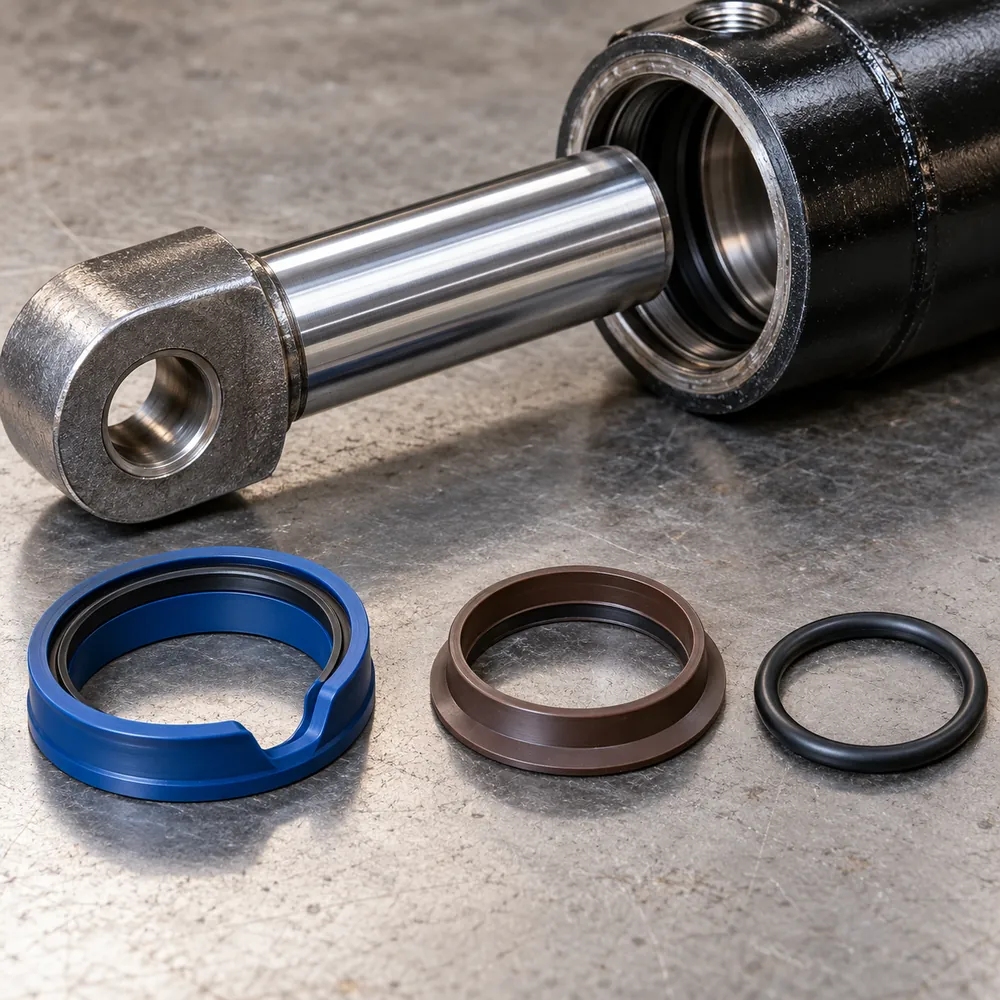

Kāta blīve ierobežo šķidruma izplūdi gar kustīgo kātu. Savukārt noskrāpētājs palīdz nepieļaut ārējo netīrumu ievilkšanu cilindrā. Tie pilda dažādus uzdevumus, un noskrāpētājs neaizstāj spiediena blīvi. Vadotne savukārt palīdz kontrolēt kustību un sānu slodzi; to nevajag sajaukt ar blīvējumu.

Ja kāta virsma ir saskrāpēta vai vadotne nodilusi, jauna blīve viena pati var nepalīdzēt. Pārbauda virsmas bojājumus, izlīdzinājumu un slodzes. Dinamiskā blīvējumā mikroskopiska eļļošanas plēve var būt konstrukcijas daļa, taču redzama noplūde ir jāvērtē pēc ražotāja pieļaujamajiem kritērijiem, nevis jānoraksta uz “normālu darbību”.

Statiskās blīves

Statiskus O-gredzenus izmanto savienojumos un vāku blīvējumos, kuros nav paredzēta savstarpēja slīdēšana. Būtisks ir rievas dziļums, platums un saspiešanas virziens. Plakanā blīve, metāla un elastomēra kombinēts gredzens un O-gredzens ir atšķirīgi risinājumi. Viena tipa detaļu nevar ievietot cita tipa sēžā tikai pēc līdzīga ārējā diametra.

Rotējošās blīves

Rotējošas vārpstas radiālā lūpas blīve un aksiāls mehāniskais gala blīvējums nav viens un tas pats. Izvēli nosaka konstrukcija, vārpstas virsma, ātrums, šķidrums un spiediens. Parastu O-gredzenu nevajag uzskatīt par jebkuras rotējošas blīves aizvietotāju. Šādos mezglos kļūdains profils var radīt pārkaršanu vai strauju nodilumu.

Pieci izvēles faktori

1. Precīzs darba šķidrums

Pierakstiet šķidruma ražotāju, nosaukumu un specifikāciju. “Sintētiska eļļa”, “bremžu šķidrums” vai “bioloģiski noārdāms šķidrums” ir pārāk plaši apzīmējumi drošai izvēlei. Saderību ietekmē arī piedevas un tīrīšanas vielas. Ja šķidrums nesen mainīts, tas jāpasaka piegādātājam vai servisam; vecā blīve var būt izvēlēta iepriekšējai videi.

2. Temperatūra, arī īslaicīgie režīmi

Jāņem vērā ne tikai vidējā eļļas temperatūra, bet arī auksts starts, vietējā sasilšana un ilgstoša dīkstāve. Materiāla maksimālā temperatūra nav apsolīts kalpošanas laiks, īpaši vienlaikus lielā spiedienā un kustībā. Izvēloties maisījumu, pārbaudiet ražotāja nosacījumus un paredzēto ilgumu konkrētajā vidē.

3. Spiediens un izspiešanas sprauga

Spiediena dēļ blīvi var izspiest savienojuma spraugā. Risku ietekmē spraugas izmērs, materiāla cietība, temperatūra un spiediena svārstības. Nav universālas robežas, pēc kuras visiem mezgliem jāliek cietāks gredzens vai atbalsta gredzens. Tos izvēlas kopā ar rievas konstrukciju; nepareizi pievienots elements var traucēt blīves darbībai.

4. Kustības veids un virsma

Slīdēšana, rotācija un nelielas svārstības rada atšķirīgu slodzi. Jāzina arī kustības ātrums, cikls, eļļošana un virsmas prasības. Ja kāts nav taisns vai virsma ir bojāta, materiāla maiņa neizlabo mehānisko cēloni. Tas pats attiecas uz savienojumu, kuram ir nepareizi apstrādāta sēža vai atskabargas.

5. Izmērs un montāža

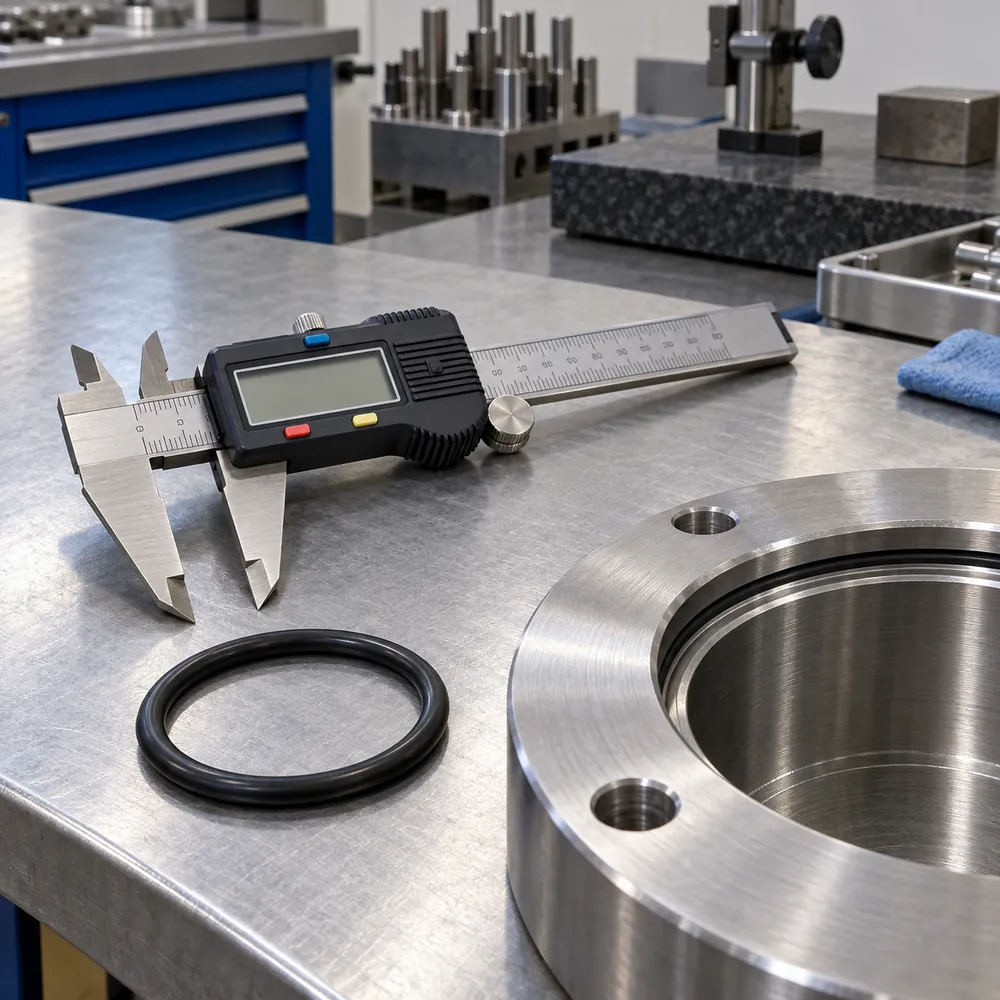

O-gredzenu raksturo iekšējais diametrs un šķērsgriezuma diametrs, bet pareizai izvēlei vajadzīgi arī pielaides un rievas dati. Mērot izmantotu detaļu, ņemiet vērā iespējamu uzbriešanu, saraušanos un paliekošu deformāciju. Iztīra sēžu, pārbauda malas un izmanto tikai atļautu montāžas līdzekli. Blīvi nedrīkst savērpt, sagriezt vai pārmērīgi izstiept pāri asai malai.

Noplūdes un priekšlaicīga nolietošanās

Noplūde uzreiz pēc montāžas var liecināt par nepareizu izmēru, profilu, orientāciju vai montāžas bojājumu. Pārbaudiet arī sēžu un detaļu pievilkšanas procedūru. Nav droši vienkārši palielināt pievilkšanu: pārmērīga slodze var deformēt savienojumu vai bojāt detaļas.

Ātra nodilšana var būt saistīta ar abrazīviem netīrumiem, bojātu virsmu, neatbilstošu eļļošanu vai sānu slodzi. Tāpēc pārbauda ne tikai blīvi, bet arī filtrāciju un mezgla mehāniku. Šķidrumu un filtrus maina pēc sistēmas apkopes nosacījumiem, nevis akli pēc viena universāla intervāla.

Uzbriešana vai mīkstums ir signāls pārbaudīt ķīmisko saderību. Savukārt sacietēšana un plaisas liek vērtēt temperatūru, novecošanu un glabāšanas apstākļus. Izņemtas blīves bojājuma vietu salīdzina ar sēžas vietu; tas var palīdzēt atšķirt montāžas griezumu no izspiešanas vai nodiluma. Galīgais cēlonis jāvērtē kopā ar darba apstākļiem.

Ko saglabāt nākamajai detaļas izvēlei?

Pēc remonta pierakstiet izmantotās detaļas kodu, materiālu, izmēru un darba šķidrumu. Nākamreiz tas ir noderīgāk par maisiņu ar vecu, deformētu gredzenu. Ja mainīti darba apstākļi vai šķidrums, iepriekš veiksmīgā detaļa jāpārbauda no jauna. Saglabājiet arī novērotā bojājuma aprakstu: piemēram, noplūde parādījās tikai aukstā startā vai pēc ilgākas darbības.

Jaunas blīves līdz montāžai glabājiet oriģinālajā, marķētajā iepakojumā pēc piegādātāja nosacījumiem. Neatstājiet tās saulē, piesārņotā darba zonā vai sajauktas ar neidentificētiem gredzeniem. Ārēji vesela detaļa ar nezināmu izcelsmi nav droša izvēle atbildīgam mezglam. Sakārtota identifikācija palīdz izvairīties no kļūdaina materiāla izmantošanas un nevajadzīgas atkārtotas izjaukšanas.

Drošība pirms sistēmas atvēršanas

Pirms remonta sistēmu aptur, nodrošina pret ieslēgšanu un atbrīvo spiedienu ražotāja paredzētajā veidā. Hidrauliskajā akumulatorā vai noslēgtā kontūrā enerģija var saglabāties arī pēc sūkņa izslēgšanas. Paceltas iekārtas daļas droši balsta pēc paredzētās procedūras. Savienojumu atskrūvēšana nav pieļaujama spiediena pārbaudes metode.

Noplūdi nemeklē ar roku: augstspiediena šķidrums var iespiesties audos. Šādā ievainojumā nekavējoties vajadzīga profesionāla medicīniska palīdzība arī tad, ja ārēji tas šķiet mazs. Risku un neatliekamas palīdzības nozīmi skaidro HSE brīdinājums par augstspiediena šķidruma ievainojumiem; izmantojiet savas iekārtas procedūru un atbilstošu kvalifikāciju.

Pasūtīšanai sagatavojiet mezgla numuru, rasējumu vai paredzētās blīves kodu, darba šķidrumu, temperatūru, spiedienu un izmērus. Šāda informācija palīdz izvēlēties derīgu detaļu un atrast atkārtotas atteices cēloni. Labs remonts nozīmē atjaunot visu paredzēto blīvējuma sistēmu, nevis vienkārši ielikt gredzenu, kas izskatās līdzīgs.
