Komutācijas releji 24V ar 5 spailēm

Kāda ir atšķirība starp 87a un 87b spaili 24V relejam?

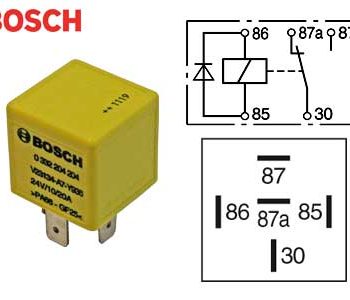

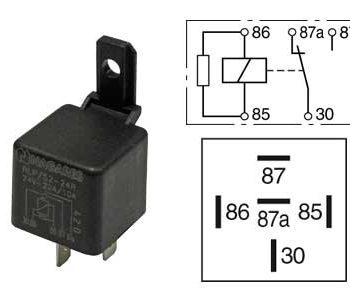

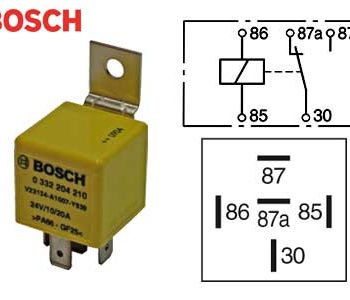

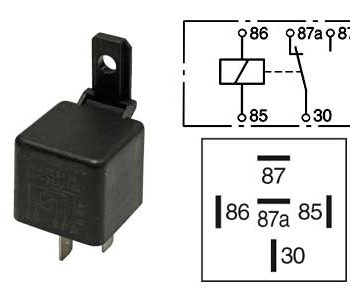

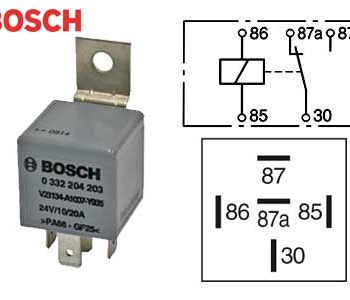

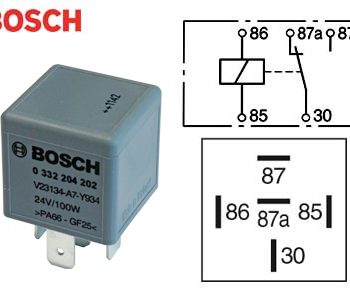

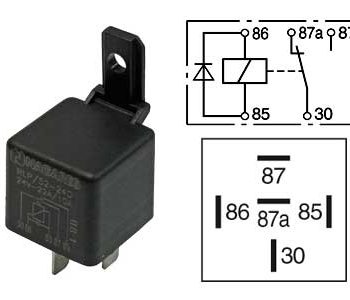

87a ir miera stāvokļa kontakts: līdz brīdim, kad relejs saņem vadības signālu, strāva plūst tieši uz to, un tikai pēc tam pārslēdzas uz 87. 87b jeb divi 87 kontakti nozīmē divas vienlaicīgas izejas vienai un tai pašai ķēdei. Tie nav savstarpēji aizvietojami. Šeit ir Bosch, Wehrle un Nagares 24V piecu spaiļu releji ar nomināliem 10/20, 10/22, 20, 22, 20/30, 30/40 un 40/60 A, ar rezistoru vai diodi, ar turētāju vai bez tā.

Bojāts relejs reti nomirst uzreiz. Vispirms patērētājs sāk strādāt pa reizei un iedarbojas pēc uzsitiena pa releja korpusu, tad relejs klikšķ, bet ķēde paliek nedzīva - tas ir apdegušu jaudas kontaktu simptoms. Karsts korpuss un izkusušas spailes nozīmē pārslodzi, bet salipuši kontakti atstāj patērētāju ieslēgtu arī pēc atslēgas izņemšanas.

Nomaiņai vispirms nolasiet spaiļu numurus un to izvietojumu vecā releja korpusa apakšā, nevis tikai spaiļu skaitu. Ja ķēdē bijis relejs ar diodi vai rezistoru, tāds arī jāliek: tie slāpē spoles izslēgšanās spriegumu, kas citādi bojā vadības elektroniku.
