Akumulatoru kastes un stiprinājumi: drošības un praktiskuma apsvērumi

Akumulatoram jābūt droši nostiprinātam arī tad, ja transportlīdzeklis strauji bremzē vai brauc pa nelīdzenu ceļu. Vaļīgs akumulators noslogo vadus, var sabojāt korpusu un palielina īssavienojuma risku. Tomēr kaste un stiprinājums nav viens un tas pats: vāks aizsedz akumulatoru, bet slodzi notur paredzēta fiksācija un piemērota pamatne.

Izvēloties aprīkojumu, vispirms noskaidrojiet, vai atjaunojat automobiļa oriģinālo balstu, veidojat palīgakumulatora sistēmu vai meklējat pārvietojamu risinājumu. Tālāk jāvērtē akumulatora faktiskie izmēri, masa, spaiļu izvietojums, ķīmija un lietošanas vide. “Universāla kaste” nenozīmē universāli drošu uzstādīšanu jebkurā vietā.

Kāpēc svarīga gan kaste, gan pareizs stiprinājums?

Stiprinājums ierobežo akumulatora kustību, bet pamatne sadala slodzi un nodrošina tā paredzēto novietojumu. Ja balsts ir bojāts vai stiprinājums neder akumulatora pamatnes formai, savienojumu pievilkšana šo problēmu neatrisina. Elektriskie vadi nedrīkst kļūt par mehānisku atbalstu, bet spaile nedrīkst saņemt sānu slodzi no nospriegota kabeļa.

Kaste var pasargāt no nejaušas saskares un daļēji aizsegt ārējo piesārņojumu, taču parastas plastmasas kastes vāks nav automātiski ūdensnecaurlaidīgs, triecienizturīgs vai paredzēts avārijas slodzēm. Arī skābes savākšanu nevar pieņemt bez atbilstošas konstrukcijas un ražotāja norādes. Bojātu vai noplūstošu akumulatoru kaste nepadara derīgu turpmākai ekspluatācijai.

Salīdzināšanai: divas kastes un atvērts paliktnis

Akumulatora kastu kategorijā ir risinājumi ar dažādu fiksāciju. 28×20×20 cm kastes aprakstā norādīts 275×180 mm iekšējais pamatnes izmērs un siksna ar stiprinājumiem; 35,4×20×23 cm variantam — 350×190 mm iekšējā pamatne. Šie skaitļi nav pilns apstiprinājums akumulatora ievietošanai: jāpārbauda izmantojamais augstums ar vāku, spailēm un kabeļiem.

28×18 cm paliktnis ar siksnu ir cita izvēle: tas nodrošina balstu un fiksācijas iespēju, bet neaizsedz akumulatoru kā kaste ar vāku. Izvēli nosaka paredzētā uzstādīšanas vieta un prasības. Šīs kartītes ir izmēru un konstrukcijas salīdzinājums, nevis apstiprinājums konkrētam automobilim, laivai vai akumulatora modelim.

Akumulatoru kastu un stiprinājumu veidi

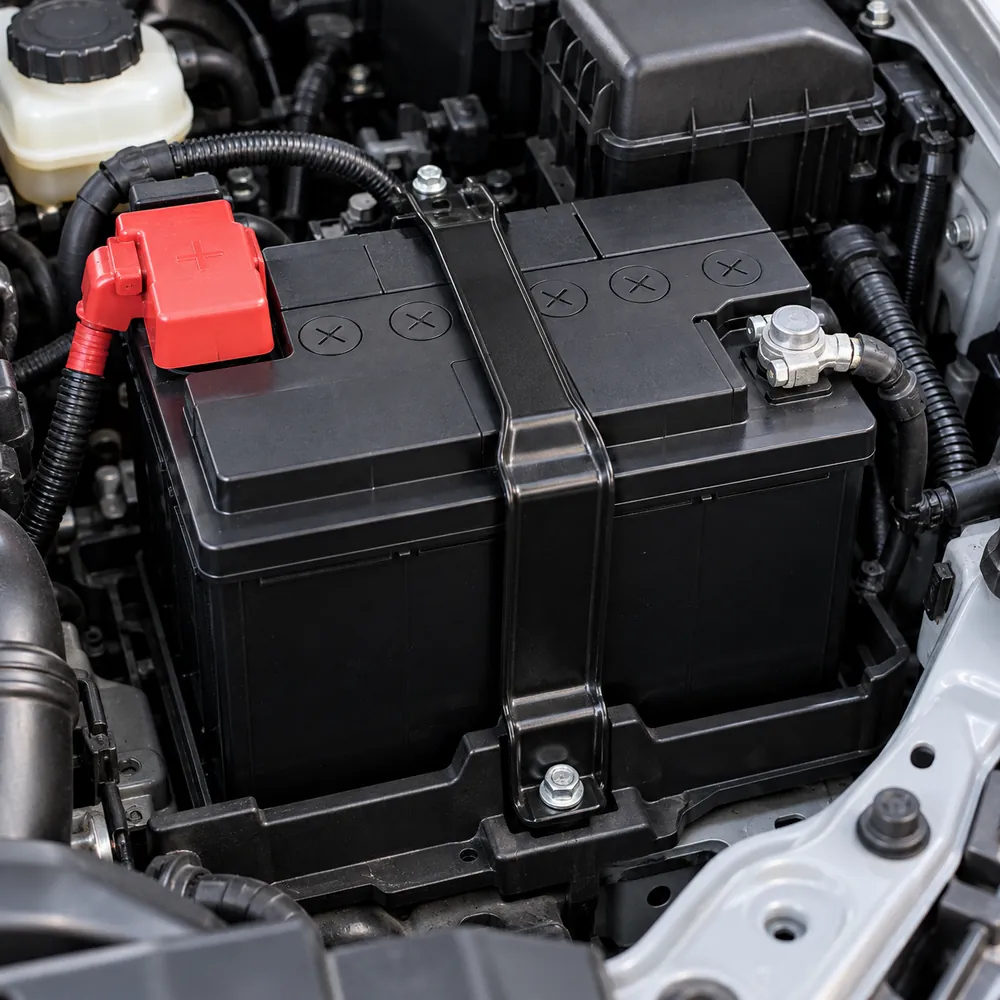

Oriģinālais balsts un ražotāja paredzētā fiksācija

Automobilī akumulators var būt nostiprināts paliktnī ar apakšējo skavu, augšējo šķērssiju vai citu konkrētā modeļa risinājumu. Pilna plastmasas kaste nav obligāta visiem automobiļiem. Oriģinālais balsts ir saistīts ar virsbūves stiprinājuma punktiem, kabeļu novietojumu un dažkārt arī ventilāciju vai temperatūras aizsardzību.

Atjaunojot šo mezglu, pārbaudiet detaļas numuru un akumulatora pamatnes fiksācijas profilu. Pareiza izmēra akumulators var nederēt esošajai skavai, ja tā pamatne ir citāda. Ja trūkst balsta vai skavas, meklējiet paredzēto detaļu, nevis nostipriniet korpusu ar nejaušu siksnu pie tuvākā virsbūves elementa. Oriģinālās vietas remonts un akumulatora pārvietošana ir atšķirīgi darbi.

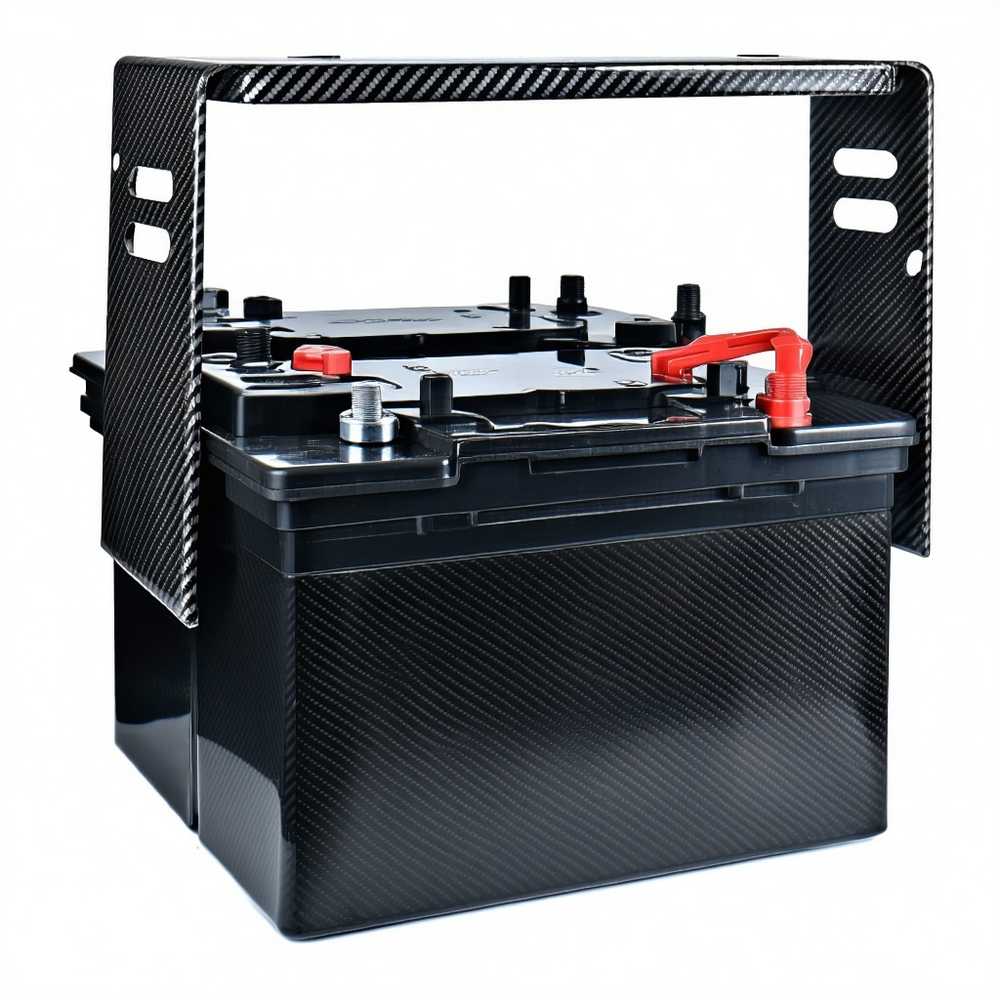

Metāla skavas, šķērssijas un rāmji

Metāla detaļas var nodrošināt precīzu un izturīgu fiksāciju, ja tās ir projektētas attiecīgajai slodzei un stiprinājuma vietai. Materiāls vien neapstiprina drošību: būtiska ir forma, biezums, skrūves, atbalsta laukums un aizsardzība pret koroziju. Slikti piemeklēta metāla šķērssija var nospiest akumulatora vāku vai nonākt pārāk tuvu spailēm.

Metāls vada elektrību, tādēļ jāievēro attālumi un paredzētie spaiļu pārsegi. Stiprinājumam nav jāpieskaras ventilācijas atverēm vai vadu savienojumiem. Nedrīkst pieņemt, ka alumīnijs, cinkots vai nerūsējošs tērauds jebkurā konstrukcijā automātiski būs labāks par plastmasu. Praktiskais vērtējums sākas ar konkrētā izstrādājuma paredzēto lietojumu.

Universālās kastes

Universāls izmēru diapazons var palīdzēt izvēlēties kasti palīgakumulatoram vai portatīvai sistēmai. Tomēr atsevišķi jāparedz kastes fiksācija pie pamatnes un akumulatora fiksācija pašā kastē. Aizvērts vāks pats par sevi nenovērš baterijas slīdēšanu. Arī siksnas izvietojums un komplektā iekļautie stiprinājumi jāizmanto pēc instrukcijas.

Pārāk liela kaste bez paredzēta atbalsta var ļaut akumulatoram kustēties, savukārt pārāk maza — saspiest vadus vai spailes. Tukšumus nedrīkst aizpildīt ar nejaušiem priekšmetiem. Ja instrukcija pieļauj atbalsta elementus, tiem jābūt piemērotiem videi un slodzei. Kasti nedrīkst pārveidot tā, ka tiek bloķēta ventilācija vai traucēta fiksācija.

Specializēti risinājumi

Laivai, kemperim, darba iekārtai vai sporta automobilim var būt atšķirīgas vibrācijas, mitruma un stiprinājumu prasības. Specializētas kastes izvēlas pēc dokumentēta lietojuma, nevis vizuālas līdzības. Ja vajadzīga aizsardzība pret ūdeni vai noteiktām slodzēm, pārbaudiet attiecīgo apliecinājumu un uzstādīšanas nosacījumus.

Sporta noteikumi vai konkrētas iekārtas rokasgrāmata var paredzēt īpašu akumulatora izvietojumu, elektrisko atslēgšanu un stiprinājumus. Parasta portatīvā kaste ar siksnu automātiski neizpilda šādas prasības. To pašu var teikt par motorlaivas vai kempera akumulatora telpu: jāvērtē visa sistēma, nevis tikai nopērkamās kastes izmērs.

Kā izvēlēties pareizo izmēru?

Izmēriet akumulatora garumu, platumu un augstumu, ieskaitot spaiļu un paredzēto savienojumu vietu. Noskaidrojiet pamatnes profilu un fiksācijas zonas. Pierakstiet spaiļu polaritāti un to izvietojumu, lai kabeļi nebūtu jāizstiepj vai jāšķērso. Ampērstundas raksturo elektrisko ietilpību, nevis korpusa izmērus: diviem vienādas Ah ietilpības akumulatoriem izmēri var atšķirties.

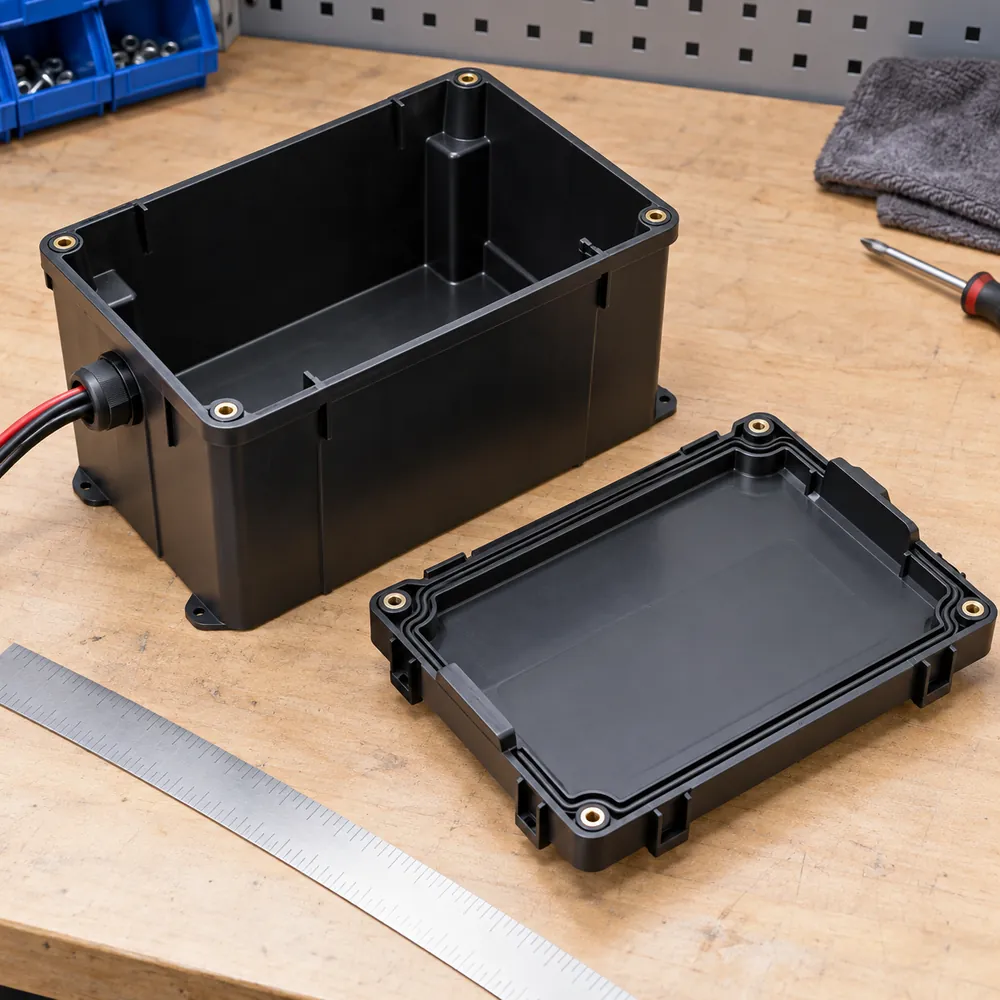

Atšķiriet ārējos un iekšējos kastes izmērus. Produkta nosaukumā ierakstīti izmēri ne vienmēr ir izmantojamās telpas mērījums. Vajag arī vāka iekšējo profilu, kabeļu izvadus un spaiļu pārsegu vietu. Ja kartītē ir tikai iekšējais garums un platums, pirms pasūtīšanas noskaidrojiet augstumu. Ja dati ir pretrunīgi, izvēli neatrisina pieņēmums, ka lielākais skaitlis būs pareizais.

Pārbaudiet akumulatora masu un kastes vai balsta atļauto slodzi. Pamatnei jābūt piemērotai stiprinājumiem un pieejamai pārbaudei. Pēc uzstādīšanas jāpaliek vietai droši aizvērt vāku, izmantot atslēgšanas elementus un veikt apkopi. Akumulatoram nevajadzētu atrasties vietā, kur krava regulāri sit pa vāku vai velk aiz kabeļiem.

Praktisks salīdzinājums pirms pasūtīšanas

Iedomājieties akumulatoru, kas pēc pamatnes izmēriem gandrīz aizpilda izvēlēto kasti. Ja salīdzināts tikai garums un platums, var palikt nepamanīts, ka pozitīvās spailes pārsegs un kabeļa līkums neietilpst zem vāka. Vāku nedrīkst piespiest ar siksnu, lai tas aizvērtos. Vajadzīga pietiekama paredzētā telpa vai citādi atbilstošs risinājums.

Otrā situācijā akumulators ietilpst daudz lielākā kastē, bet komplektā esošā siksna notur tikai vāku. Pirms pirkuma noskaidrojiet, kā ražotājs paredzējis novērst akumulatora pārvietošanos iekšpusē un kā nostiprināt pašu kasti. Šīs ir divas atsevišķas saites starp akumulatoru un transportlīdzekli. Ja kāda paliek nenodrošināta, pietiekams iekšējais tilpums pats par sevi nepalīdz.

Trešajā situācijā oriģinālā automobiļa skava ir bojāta, bet pats balsts un baterijas izmērs atbilst. Šeit pareizs aizvietotājs parasti ir paredzētā skava, nevis portatīvā kaste ar USB ligzdu. Salīdziniet remonta mērķi ar produkta uzdevumu. Pārdevējam noder akumulatora izmēri, transportlīdzekļa identifikācija un stiprinājuma detaļas numurs; tikai baterijas Ah vērtība ir nepietiekama.

Visbeidzot pārbaudiet, vai baterijas izņemšana vēlāk būs iespējama, nepārslogojot vadus vai neizjaucot apkārtējo aprīkojumu. Labi pieejama fiksācija un saprotama apkopes secība palīdz saglabāt drošību arī pēc pirmās uzstādīšanas.

Ja vienlaikus maināt arī pašu akumulatoru, skatiet auto akumulatora izvēles ceļvedi: tehnoloģija, starta prasības un transportlīdzekļa apstiprinājums jāizvērtē līdzās izmēriem. Kastei atbilstošs korpuss vēl nenozīmē automobilim atbilstošu akumulatoru.

Ķīmija, ventilācija un lietošanas vide

Svina akumulatoram uzlādes laikā atkarībā no konstrukcijas un režīma var rasties gāzes. Akumulatora telpa un ventilācija jāizveido pēc ražotāja norādījumiem; dzirksteļojošs aprīkojums nedrīkst būt neatbilstoši novietots šādā vidē. Arī vārstu regulēts akumulators nav pamats ignorēt visas ventilācijas prasības. Bagāžniekā vai salonā novietotam akumulatoram var būt paredzēta konkrēta gāzu novadīšanas caurule.

Litija akumulatoram ir citas uzlādes, temperatūras un pārvaldības prasības. Svina baterijas kaste nav automātiski apstiprināta litija baterijai tikai tādēļ, ka tā ietilpst. Jāievēro akumulatora ražotāja noteiktais novietojums, apkārtējā temperatūra, fiksācija un piekļuve. Slēgts vāks nenodrošina aktīvu dzesēšanu un neaptur nekontrolētas baterijas atteices sekas.

Ventilācijas nozīmi ilustrē Victron uzstādīšanas rokasgrāmata, kur bateriju gāzes tiek ņemtas vērā aprīkojuma izvietojumā. Konkrētās instrukcijas prasības nevar mehāniski pārcelt uz jebkuru automobili; savā sistēmā jāizmanto tās ražotāja risinājums. Akumulatora kasti nepadariet hermētisku ar silikonu pēc paša ieskatiem.

Materiāls un papildu funkcijas

ABS un polipropilēna konstrukcijām var būt piemērotas īpašības, bet izturību nosaka konkrētā plastmasas recepte, sienu biezums un forma. Nav universāla noteikuma, ka viens materiāls vienmēr ir triecienizturīgāks. Arī metāla korozijizturība atkarīga no pārklājuma, vides un saskares ar citiem materiāliem. Izvēli balstiet produkta specifikācijā, nevis materiālu cenu hierarhijā.

Noderīgas var būt pārskatāmas kabeļu atveres, paredzēti spaiļu pārsegi, droša siksnas vadīšana un pieejami stiprinājumi. Savukārt “ātri noņemams” vāks nav tas pats, kas ātri un droši atvienojama elektriskā sistēma. Ja kastē ir ligzdas vai drošinātāji, jāzina to nomināli un pieslēgšanas shēma. Voltmetrs vai vienkāršs indikators pats par sevi neaizstāj baterijas pārvaldību.

Kastē nedrīkst brīvi glabāt metāla instrumentus, skrūves vai rezerves detaļas: tās var nonākt pie spailēm. Atsevišķs, paredzēts nodalījums jāizmanto tikai pēc instrukcijas. Arī drenāža nav atļauja novadīt elektrolītu uz zemes vai virsbūvē. Ja ir noplūde, novērš tās cēloni un šķidrumu apsaimnieko atbilstoši drošības prasībām.

Kaste ar ligzdām nav automātiski gatavs enerģijas avots

Nordparts katalogā barošanas kastei 35,4×20×23 cm norādīta 354×185×230 mm iekšējā telpa, piesmēķētāja ligzda, USB pieslēgums un drošinātāji. Tā palīdz salīdzināt portatīvās funkcijas ar parastu kasti, taču akumulators un pilna uzlādes sistēma jāvērtē atsevišķi. Drošinātāja vērtība nepierāda jebkuras slodzes pieļaujamību. Pirms pieslēgšanas pārbaudiet konkrēto izeju robežas un instrukciju.

Salīdzinājumam redzams arī 33×18 cm paliktnis ar siksnu: tas ir vienkāršāks mehānisks risinājums bez minētajām elektriskajām funkcijām. Izvēlieties vajadzīgo konstrukciju, nevis liekas ligzdas, ja mērķis ir tikai atjaunot paredzētu fiksāciju. Šie piemēri nav uzaicinājums pašrocīgi pārvietot automobiļa startera akumulatoru.

Uzstādīšana: sagatavošanās un darbu secība

Instrumenti un darba nosacījumi

Sagatavojiet konkrētajiem stiprinājumiem atbilstošas atslēgas, piemērotu momentatslēgu, apstiprinātus tīrīšanas un aizsardzības līdzekļus, acu aizsardzību un paredzētajam darbam piemērotus cimdus. Noņemiet rotaslietas, nepieļaujiet metāla instrumenta saskari starp spailēm un izmantojiet drošu akumulatora celšanas paņēmienu. Smags akumulators jāceļ ar tam paredzētu rokturi vai palīglīdzekli, nevis aiz vadiem.

Vispirms izlasiet transportlīdzekļa instrukciju. Mūsdienu automobiļiem var būt atvienošanas gaidīšanas laiks, strāvas sensors un nepieciešamība reģistrēt jaunu akumulatoru vadības sistēmā. Atmiņas uzturētājs nav vienmēr vajadzīgs vai pieļaujams: tas var saglabāt spriegumu ķēdē, kuru paredzēts atvienot. Ja procedūra nav skaidra, izvēlieties servisu.

Soli pa solim: paredzētā mezgla atjaunošana

1. Novietojiet transportlīdzekli droši, izslēdziet sistēmas un ievērojiet ražotāja noteikto sagatavošanos. Identificējiet bateriju un savienojumus pirms detaļu noņemšanas.
2. Atvienojiet akumulatoru pēc konkrētās instrukcijas. Parastā negatīvās masas 12 V sistēmā masas kabeli parasti atvieno pirmo, bet pieslēdz pēdējo. To nedrīkst akli attiecināt uz citādu sistēmu vai augstsprieguma bateriju.
3. Noņemiet paredzēto fiksāciju un izceliet akumulatoru. Pārbaudiet balstu, skrūvju vietas un apkārtni. Korozijas vai šķidruma gadījumā noskaidrojiet cēloni pirms atkārtotas montāžas.
4. Uzstādiet atbilstošo balstu vai kasti paredzētajos stiprinājuma punktos. Ja vajadzīga pārbūve vai jauni caurumi, nepieciešams izvērtēts projekts: aiz virsmas var atrasties vadi, caurules vai konstrukcijas elementi.
5. Ievietojiet akumulatoru pareizā orientācijā un nostipriniet ar paredzēto skavu vai siksnu. Lietojiet noteikto pievilkšanas momentu; korpusu nedrīkst deformēt.
6. Pievienojiet ventilācijas cauruli, spaiļu pārsegus un kabeļus pēc instrukcijas. Pārbaudiet polaritāti, vadu brīvu novietojumu un to, vai vāks neko nesaspiež.
7. Veiciet paredzētās gala pārbaudes un, ja nepieciešams, sistēmas reģistrēšanu. Akumulatoram jāpaliek fiksētam; nepietiek tikai ar to, ka automobilis iedarbojas.

Ražotāja noteiktās fiksācijas un pievilkšanas prasības uzsvērtas arī VARTA akumulatora nomaiņas ceļvedī. Tas ir vispārīgs atbalsta avots, nevis jūsu modeļa remonta instrukcija. Augstsprieguma vai sarežģītākas elektriskās sistēmas darbus šis ceļvedis neaptver.

Biežākās kļūdas

Vaļīga fiksācija. Akumulators nedrīkst pārvietoties paredzētajā balstā. Ja skava to nenotur, pārbaudiet pamatnes profilu un detaļu atbilstību. Vāka aizvēršana vai siksnas savilkšana nejaušā vietā nav droša aizvietošana.

Pārmērīga pievilkšana. Tā var bojāt kasti, baterijas korpusu vai stiprinājuma vītni. Izmantojiet konkrētā mezgla norādīto momentu, nevis visām skavām vienu skaitli. Ja plaisa jau radusies, papildu savilkšana nav remonts.

Kabeļu un ventilācijas saspiešana. Pārbaudiet novietojumu gan ar atvērtu, gan aizvērtu vāku. Izvadu malas nedrīkst berzt izolāciju, bet ventilācijas caurule nedrīkst būt salocīta. Ja kabeļa garums neder, jāizvērtē pareizs risinājums, nevis jāstiepj savienojums līdz spailei.

Nepamatota baterijas pārvietošana. Jauna vieta maina vadu garumu, aizsardzības vajadzības, slodzes un ventilāciju. Universāla kaste neatrisina šos jautājumus. Akumulatora pārvietošana ir sistēmas projektēšanas uzdevums, nevis tikai kastes pieskrūvēšana.

Plānojot palīgakumulatoru vai jaunu novietojumu, pārskatiet arī vadu šķērsgriezuma un sprieguma krituma izvēles principus. Garāks vads maina elektriskos apstākļus; kastes iegāde neaizstāj pareizi aprēķinātu un aizsargātu barošanas ķēdi.

Pārbaudes, tīrīšana un korozija

Fiksāciju, kasti un apkārtni pārbaudiet transportlīdzekļa apkopes laikā un pēc darbiem vai apstākļiem, kas varējuši mezglu ietekmēt. Papildu pārbaude noder pēc intensīvas vibrācijas, akumulatora nomaiņas vai ūdens iedarbības. Nav viena obligāta mēneša vai pusgada grafika visām sistēmām; ievērojiet ražotāja apkopes nosacījumus un savu lietošanas vidi.

Meklējiet plaisas, vaļīgas detaļas, siksnas nodilumu, vadu berzi un korozijas pazīmes. Ja baterija kustas, vispirms droši novērsiet problēmu. Nelietojiet bojātu siksnu un nepaļaujieties uz stipri sarūsējušu skavu. Notīriet tikai pēc paredzētās procedūras, lai šķidrums vai tīrīšanas līdzeklis nenonāktu savienojumos vai akumulatora iekšpusē.

Spaiļu aizsarglīdzekli lieto pēc savienojuma un produkta norādēm; tas nevar atjaunot vaļīgu vai bojātu elektrisko kontaktu. Noplūstošu, deformētu vai bojātu bateriju nepietiek notīrīt un ielikt atpakaļ. Vajadzīga droša izvērtēšana un, ja nepieciešams, nomaiņa un nodošana atbilstošai apsaimniekošanai. Noplūdes šķidrumu nedrīkst noskalot zemē vai kanalizācijā.

Laba izvēle apvieno četras lietas: atbilstošu iekšējo telpu, paredzētu mehānisku fiksāciju, drošus savienojumus un konkrētajai baterijai piemērotu vidi. Pārbaudot tās pirms pasūtīšanas, var izvēlēties noderīgu kasti vai paliktni bez minējumiem par ietilpību, ūdensizturību vai universālu saderību.
