Atjaunojamās enerģijas sistēmas: invertora loma saules paneļu sistēmā

Invertora loma saules paneļu sistēmā: pārveide, uzkrāšana un izvēle

Saules paneļi ražo līdzstrāvu, bet mājas elektrotīklā un daudzās ierīcēs izmanto maiņstrāvu. Invertors veic šo pārveidi, taču dažādu sistēmu invertori nav savstarpēji vienādi. Tīklam pieslēgts saules invertors, akumulatora invertors un invertors-lādētājs pilda atšķirīgus uzdevumus. Izvēli sāk ar sistēmas plānu, nevis ar lielāko jaudas skaitli.

Nav pareizi teikt, ka bez invertora visa saules enerģija ir nelietojama. Atbilstoši projektēta līdzstrāvas sistēma var uzlādēt akumulatoru caur regulatoru un darbināt paredzētas DC slodzes. Invertors vajadzīgs tur, kur sistēma nodrošina AC enerģiju vai atbilstošu savienojumu ar elektrotīklu. Tas pats par sevi neuzkrāj enerģiju.

Atšķiriet trīs galvenos uzdevumus

Saules invertors saņem enerģiju no paredzēta paneļu masīva un pārveido to maiņstrāvā. Akumulatora invertors izmanto atbilstošu baterijas barošanu AC slodzēm. MPPT uzlādes regulators pārvalda saules paneļu enerģijas izmantošanu akumulatora uzlādei. Vienā korpusā var būt apvienotas vairākas funkcijas, bet tās nevar pieņemt tikai no vārda “invertors”.

Invertors-lādētājs papildus invertora darbībai var lādēt akumulatoru no paredzēta AC avota un pārslēgt barošanu. Tas nenozīmē, ka tam ir tieša saules paneļu ieeja vai iebūvēts MPPT. Arī 12 V vai 24 V transportlīdzekļa pārveidotājs nav automātiski saules tīkla invertors. Paneļus pie akumulatora ieejas nedrīkst pievienot pēc paša ieskatiem.

Divi invertoru-lādētāju piemēri sistēmas salīdzināšanai

Invertoru-lādētāju kategorijā Victron MultiPlus 12/1200/50-16 un 24/2000/50-32 ir atšķirīgas konfigurācijas akumulatora sistēmai. Vispirms salīdziniet paredzēto DC spriegumu un faktiskās slodzes, pēc tam nepārtrauktās jaudas, palaišanas un lādēšanas parametrus ražotāja dokumentācijā. Modeļa apzīmējuma skaitļus nedrīkst visus lasīt kā vatus.

Šie piemēri nav tieši paneļiem pieslēdzami tīkla saules invertori ar automātiski iebūvētu MPPT. Saules uzlādes daļa jāprojektē atsevišķi, ja to neietver izvēlētā ierīce. Savienojums ar publisko tīklu un rezerves barošana arī jāizvērtē kā pilna sistēma, nevis viena produkta kartītes priekšrocība.

Victron izvēles ceļvedis nošķir invertora-lādētāja funkcijas un vajadzību pēc iebūvētas saules uzlādes. Izvēloties konkrētu modeli, pārbaudiet tā aktuālo rokasgrāmatu un sistēmas saderību. Vispārīgs zīmola funkciju apraksts nenozīmē, ka visas iespējas ir katrai ierīcei.

Invertoru veidi un to atšķirības

Virkņu invertori

Virkņu jeb string invertors pārveido savienotu paneļu grupu enerģiju. Sistēmā var būt vairākas ieejas un neatkarīgi maksimālās jaudas punkta izsekotāji. Paneļu izvietojums, orientācija un elektriskie parametri jāapvieno pareizi. Virknes savienojums nenozīmē, ka viena neliela ēna vienmēr vienādi samazina visu masīvu.

Ēnojuma ietekmi nosaka paneļu konstrukcija, savienojums un vadība. Dažiem invertoriem ir ēnojuma pārvaldības funkcijas. Tomēr neviena elektronika nevar iegūt enerģiju no saules gaismas, kas paneli nesasniedz. Izvēli pamato vietas novērtējums un ražošanas modelis, nevis automātisks pieņēmums par “labāko tipu” jebkuram jumtam.

Mikroinvertori un optimizatori

Mikroinvertors pārveido atsevišķa moduļa vai paredzētas moduļu grupas enerģiju AC pusē. Jaudas optimizators savukārt parasti darbojas DC pusē kopā ar atbilstošu invertoru. Tie nav viens un tas pats produkts. Abiem vajadzīga konkrēta paneļu un sistēmas saderība.

Atsevišķa moduļa vadība var palīdzēt dažādu orientāciju vai daļēja ēnojuma situācijās, bet nesola pilnībā novērst ēnas zudumu. Jāvērtē arī aprīkojuma skaits, piekļuve remontam un uzraudzība. Lielāks masīvs pats par sevi nav iemesls vienmēr izvēlēties mikroinvertorus, tāpat kā mazs masīvs automātiski nenosaka virkņu risinājumu.

Hibrīdi un akumulatora sistēmas

Hibrīds saules invertors var apvienot PV un akumulatora pārveides funkcijas, taču baterijas spriegums, saziņa un apstiprināto modeļu saraksts jāpārbauda. “Hibrīds” nenozīmē vienkārši virkņu un mikroinvertora priekšrocību summu. Iespēja pievienot bateriju vēlāk jāparedz konkrētā konfigurācijā.

Rezerves barošana nav garantēta ikvienam hibrīdam. Vajadzīga paredzēta pārslēgšana, aizsardzība un slodžu shēma. Tīklam pieslēgta ražošana un darbība tīkla pārtraukuma laikā ir atšķirīgi režīmi. Nopērkot saules paneļus un invertoru, nevar pieņemt, ka visas mājas rozetes turpinās darboties jebkurā atteicē.

MPPT regulators: nevis invertora aizvietotājs

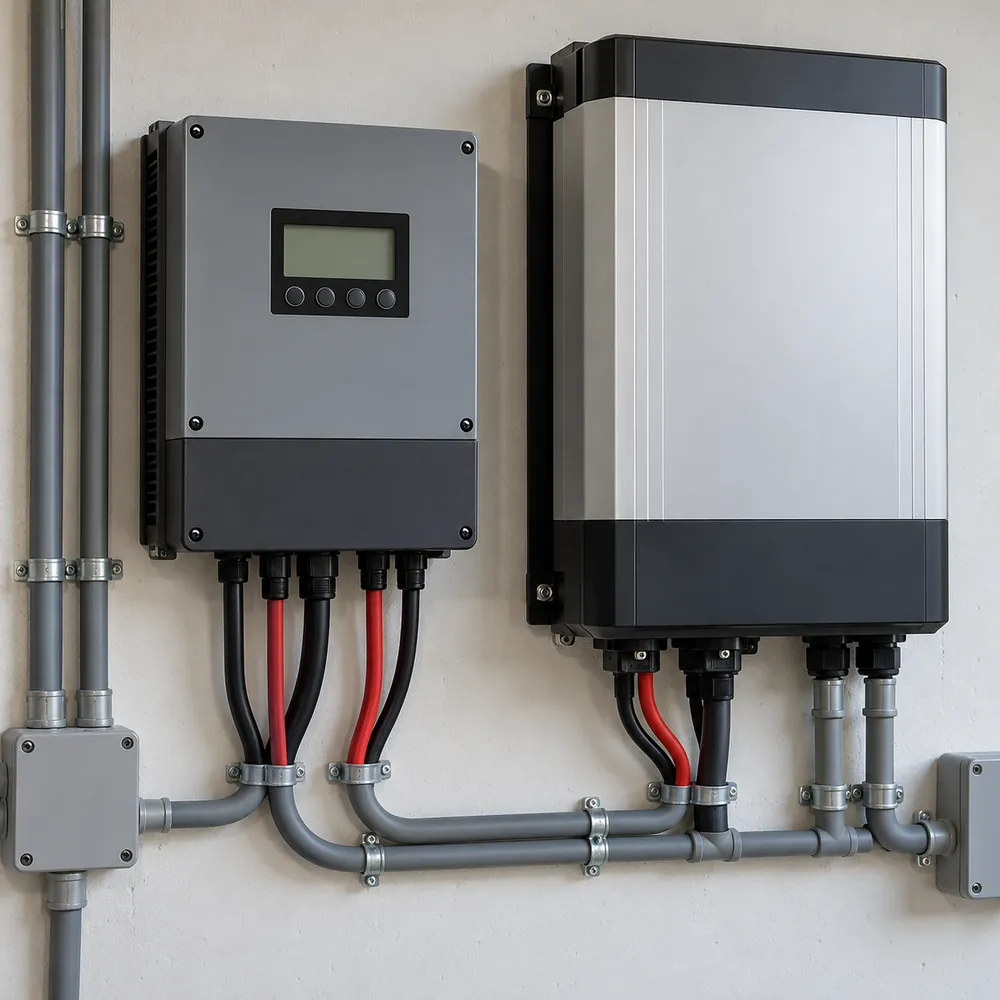

MPPT regulators palīdz izmantot paneļu pieejamo jaudu un nodrošina paredzētu baterijas uzlādes režīmu. Tas parasti neveido mājsaimniecības 230 V AC izvadi. Baterijas sistēmā enerģijas ceļš var būt paneļi, regulators, akumulators un atsevišķs invertors; konkrētajā projektā šo daļu uzdevumus un savienojumus nosaka projektētājs.

MPPT uzlādes kontrolieru kategorijā Victron SmartSolar 100/30 un 100/50 ir izvēles, ko salīdzināt pēc baterijas sistēmas un paneļu parametriem. Svarīga ir pieļaujamā PV ieejas sprieguma un strāvas robeža, kā arī uzlādes strāva. Lielāks modeļa skaitlis nenozīmē universālu piemērotību vairāk paneļiem jebkurā savienojumā.

Paneļu atvērtās ķēdes spriegums aukstumā var būt lielāks, tādēļ konfigurācija jāpārbauda visiem paredzētajiem apstākļiem. Baterijas uzlādes iestatījumus izvēlas pēc tās ražotāja prasībām. Victron regulatoru skaidrojums palīdz saprast uzdevumu, bet konkrētā modeļa robežas jāņem no tā datu lapas.

Kā izvēlēties piemērotu sistēmu?

Vispirms nosakiet, vai mērķis ir pašpatēriņš ar tīklu, autonoma barošana vai atsevišķu slodžu rezerve. Pierakstiet dienas enerģijas vajadzību, maksimālo vienlaicīgo slodzi un ierīču palaišanas prasības. Jauda kW un enerģija kWh nav savstarpēji aizvietojami lielumi. Baterijas ietilpība savukārt jāvērtē kopā ar tās atļauto jaudu un izmantojamo enerģiju.

Paneļu izvēlē salīdziniet kopējo jaudu, orientāciju, ēnojumu un ieejas konfigurāciju. Invertora DC/AC attiecību un iespējamu jaudas ierobežošanu aprēķina projektā. Nav jāpieņem, ka invertora jaudai vienmēr precīzi jāsakrīt ar paneļu nominālo summu. SMA saules invertoru skaidrojums parāda dažādu pārveidotāju lomas un izvēles faktorus.

Salīdziniet arī uzraudzību, savietojamos akumulatorus, servisu un garantijas nosacījumus. Ražošana, pašpatēriņš un tīklā nodotā enerģija ir atšķirīgi rādītāji; precīzai uzskaitei var vajadzēt papildu mērītāju. Garantijas ilgums nav solījums par konkrētu ražu vai automātisku darbību bez apkopes.

Uzstādīšana un drošība

Budžetā salīdziniet visu sistēmu, nevis tikai invertora cenu: vajadzīgos paneļus, regulatoru, akumulatoru, aizsardzību, kabeļus, mērītājus, projektu un uzstādīšanas darbu. Noskaidrojiet arī apkopes, remonta un rezerves detaļu izmaksas. Divi līdzīgas jaudas invertori ar atšķirīgām funkcijām var prasīt atšķirīgu papildu aprīkojumu. Atmaksāšanos vērtējiet pēc savas ražošanas, patēriņa un faktiskajiem tarifiem, nevis garantēta ietaupījuma reklāmā.

Invertora vietu izvēlas pēc temperatūras, mitruma, ventilācijas, piekļuves un kabeļu prasībām, nevis vienmēr pēc tuvuma paneļiem. Elektrisko daļu uzstāda kvalificēts speciālists pēc projekta un rokasgrāmatām. Akumulatora zemais spriegums nenozīmē mazu īssavienojuma enerģiju, bet AC izeja var būt bīstama arī autonomā sistēmā.

Saules paneļi gaismā var uzturēt DC spriegumu arī pēc AC atslēgšanas. Iekārtā var būt uzkrāta enerģija; atvienošanas un gaidīšanas procedūru nosaka ražotājs. Īpašniekam nevajag atvērt korpusu, pievilkt dzīvus savienojumus vai mazgāt elektroniku. Patvaļīga invertora pieslēgšana mājas rozetei ar divpusēju kontaktdakšu nav drošs barošanas risinājums.

Pieslēgumu Latvijas publiskajam tīklam saskaņo atbilstoši Sadales tīkla mikroģeneratora pieslēgšanas kārtībai. Jāpārbauda atzīts aprīkojums, iestatījumi un konkrētā pieslēguma nosacījumi. Nevienu katalogā redzamu invertoru nedrīkst automātiski uzskatīt par atļautu tīkla ražošanas iekārtu.

Apkope un ilustratīvs izvēles piemērs

Par ārējo apskati, ventilāciju, kļūdu pierakstiem un robežu starp lietotāja darbiem un servisu lasiet invertoru uzturēšanas un kopšanas ceļvedī. Konkrētās saules sistēmas atslēgšanas un apkopes kārtību vienmēr nosaka tās iekārtu dokumentācija.

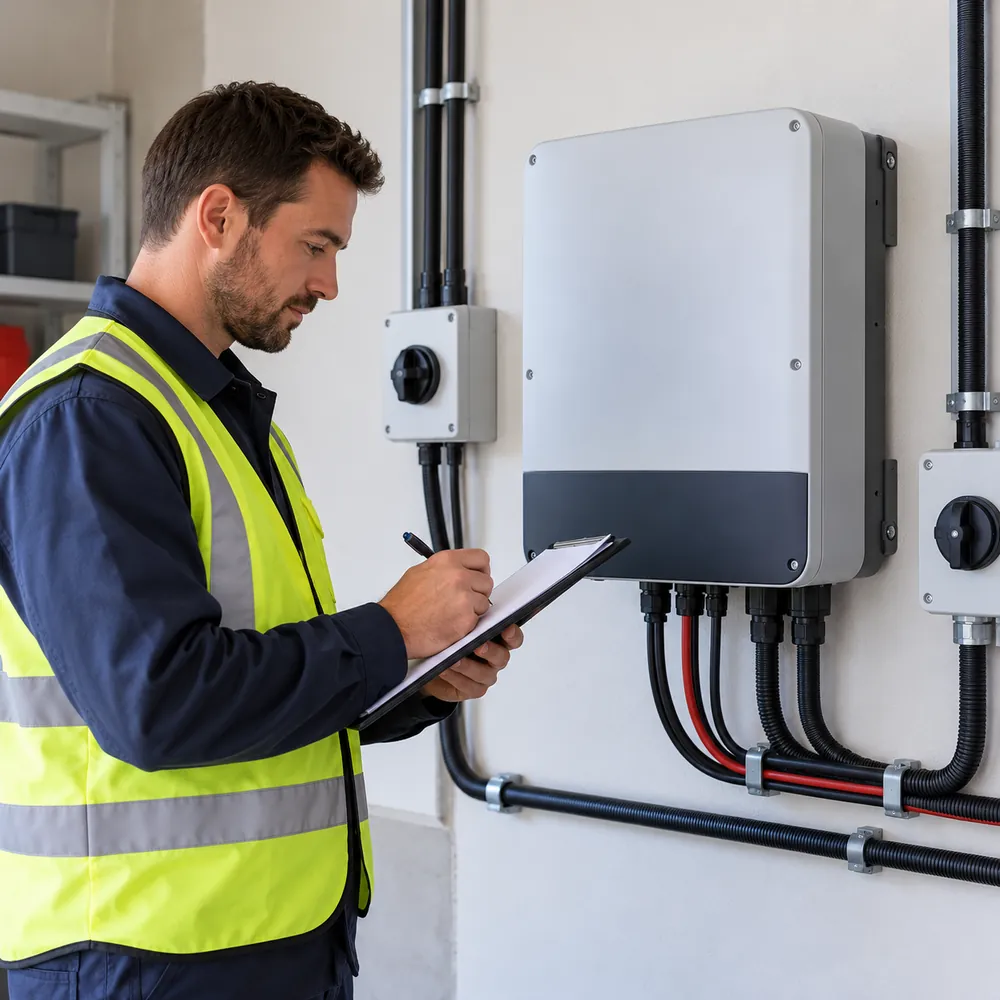

Lietotājs var sekot kļūdu paziņojumiem un ražošanas datiem, uzturēt brīvu ventilācijas zonu un pamanīt bojājumus. Tīrīšanu un programmatūras atjaunināšanu veic paredzētajā veidā. Neparasts kritums jāvērtē kopā ar sezonu, laikapstākļiem, ēnojumu un sistēmas datiem, nevis uzreiz jāuzskata par invertora atteici.

Pieņemsim māju ar daļēji ēnotu jumtu un lielāku vakara patēriņu. Projektētājs vispirms izvērtē ēnas un ražošanas iespējas, pēc tam salīdzina atbilstošas virknes, moduļu vadību un iespējamu uzkrāšanu. Mikroinvertors neizgaismo ēnotu paneli, bet baterija nerada papildu saules enerģiju. Šis ir izvēles piemērs, nevis izdomāts klienta stāsts ar garantētu ietaupījumu.

Noderīgs invertors ir tas, kas precīzi pilda savu uzdevumu saskaņotā sistēmā. Sāciet ar enerģijas plānu, pārbaudiet funkcijas un tehniskās robežas, tad izvēlieties komponentus. Tas palīdz izmantot saules enerģiju bez nepamatotiem solījumiem par universālu saderību, aizsardzību vai neatkarību no elektrotīkla.
