Deutsch savienotāji: izvēle sarežģītām elektroinstalācijām un motorsportam

Deutsch savienotāji palīdz veidot izjaucamus elektriskos savienojumus vietās, kur instalācijai jāiztur vibrācija, mitrums un regulāra apkope. Taču ar zīmola nosaukumu vien nepietiek: korpusam, kontaktiem, vadiem, blīvējumiem un presēšanas instrumentam jāveido saderīga sistēma. Pareizi izvēlēts savienotājs atvieglo darbu, savukārt neatbilstošs kontakts vai nepilnīgi samontēts blīvējums var atcelt dārgā korpusa priekšrocības.

Kas ir Deutsch savienotāji?

DEUTSCH ir TE Connectivity savienotāju saime, nevis viens universāls spraudnis. Tajā ir dažādas formas, kontaktu izmēri, savienošanas mehānismi un paredzētie lietojumi. Ikdienas instalāciju darbos bieži salīdzina DT, DTM un DTP; smagajai tehnikai pieejami arī apaļie HD30 un HDP20, bet profesionālam motorsportam — atsevišķas Autosport konstrukcijas. Nosaukumu līdzība nenozīmē, ka detaļas var savienot savā starpā.

Savienotājs jāvērtē kā komplekts. Vajadzīgas abas saderīgās korpusa puses, pareiza izmēra tapas un ligzdas kontakti, paredzētie fiksatori un blīvējumi. Arī tukšām kontaktu vietām var būt vajadzīgi atbilstoši aizbāžņi. Produkta nosaukums “divu kontaktu korpuss” ne vienmēr nozīmē, ka iepakojumā jau ir visi metāla kontakti un piederumi. Pirms pirkuma pārbaudi konkrēto komplektāciju.

Divu pozīciju DT korpusi kā izvēles sākumpunkts

Deutsch savienotāju korpusu kategorijā izvēli sāc ar esošā mezgla vai jaunās instalācijas precīzu kodu. Zemāk redzamie DT04-2P un DT06-2S ir divu pozīciju DT korpusu piemēri. Tie neapstiprina konkrēta auto rūpnīcas spraudņa aizvietošanu un paši nenosaka ķēdes pieļaujamo slodzi. Pārbaudi kontaktu kodus, fiksatorus, vadu izolācijas diametru un to, kas jāpasūta atsevišķi.

Vēsture un dažādu saimju attīstība

TE vēsturiskajā uzņēmuma aprakstā norādīts, ka Deutsch dibināts 1938. gadā. Darbības virzieni ietvēra skarbas vides savienojumus rūpniecībai, transportam, aviācijai un aizsardzības nozarei. Šī izcelsme palīdz izprast uzmanību blīvēšanai un mehāniskajai noturībai, bet nenozīmē, ka katrs mūsdienu modelis ir militāri apstiprināts.

Motorsporta attīstība ir atsevišķa daļa no šīs vēstures. TE Autosport pārskatā sacīkstēm paredzēta savienotāja ieviešana saistīta ar 1993. gadu. Profesionālo sacīkšu pieredzi nevajag automātiski piedēvēt parastam DT vai DTP korpusam. Mūsdienās izvēle ir plaša tieši tāpēc, ka sensoram, darba lukturim un daudzkanālu sacīkšu instalācijai prasības nav vienādas.

Priekšrocības un robežas skarbā vidē

Mitrums, putekļi, temperatūra un ķīmiskā iedarbība

Āra montāžai pārbaudi arī konkrētā korpusa, blīvējumu un vadu apvalka piemērotību UV starojumam. Mitruma aizsardzības klase pati par sevi neapliecina ilgstošu saules iedarbības izturību. Aizsardzību un stiprinājumu izvēlies pēc precīzā produkta dokumentācijas, nevis pieņēmuma, ka visi vienas saimes savienotāji ir vienādi piemēroti āra videi.

Blīvētas konstrukcijas var pasargāt kontaktus no vides, ja tās samontētas pēc instrukcijas. Tomēr aizsardzības klase jāmeklē konkrētā izpildījuma dokumentos. Tā parasti attiecas uz paredzētā veidā aprīkotu un savienotu mezglu, nevis tukšu korpusu ar atvērtām vietām. Nepareizs vada ārējais diametrs, sabojāts blīvējums vai nepilnīgs savienojums var radīt mitruma ceļu.

IP apzīmējums nav neierobežotas iegremdēšanas vai spiediena mazgāšanas solījums. Arī termiskā noturība jāvērtē kopā ar vadam, kontaktam un slodzei piemērojamiem datiem. Novietojums pie izplūdes var būt daudz prasīgāks nekā pie virsbūves sienas. Eļļas vai degvielas izturības testu nevar pārvērst atļaujā ilgstoši mērcēt savienojumu jebkurā ķimikālijā. Pārbaudi paredzēto iedarbību un izvairies no nevajadzīga piesārņojuma.

Vibrācijas un mehāniska fiksācija

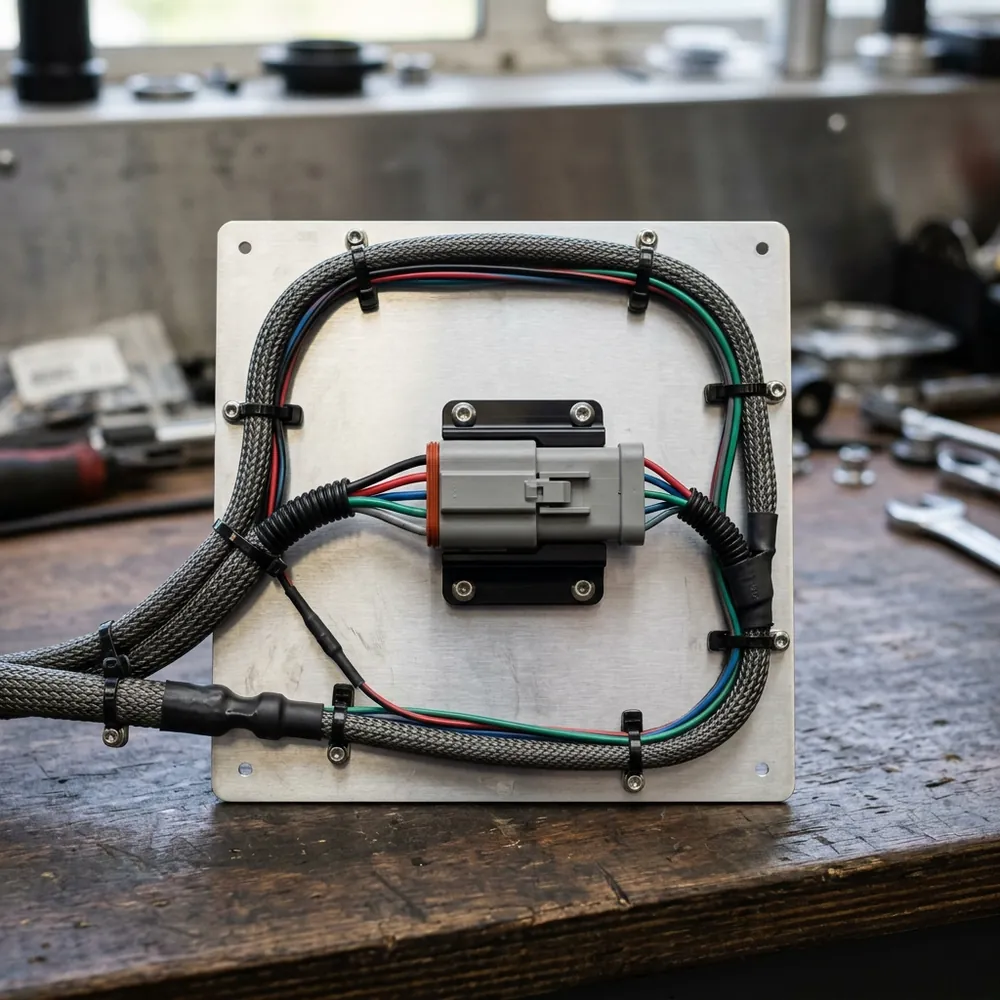

Fiksācijas mehānisms palīdz saglabāt savienojumu, bet tas neaizvieto vadu stiprinājumu. Brīvi karājošs savienotājs un smags kabelis var noslogot kontaktus, blīvējumus vai korpusu. Izvēlies vietu, kur vadi nav pastāvīgi nostiepti, savienotājs nesitas pret metālu un izņemšanu apkopei var veikt bez kabeļa raustīšanas.

Vibrācijas testu rezultāti ir noderīgi salīdzinājumam, nevis garantija par jebkuru paštaisītu instalāciju. Uzticamību veido pareizs kontakta fiksējums, kvalitatīvs presējums, mehāniska atslodze un savienotāja novietojums. Vadu aizsardzību un stiprināšanu plašāk skaidro raksts par kabeļu savilcēju un stiprinājumu lietošanu.

Modulāra instalācija un vienkāršāka apkope

Izjaucams savienojums ļauj noņemt lukturi, sensoru vai paneļa mezglu, nepārgriežot vadus. Šī priekšrocība ir īpaši jūtama instalācijā, kuru regulāri apkopj vai pārveido. Taču lielāks kontaktu skaits pats par sevi nav labāks. Izvēlies vajadzīgo pozīciju skaitu, saprātīgu rezervi un skaidru pieslēgumu shēmu, nevis pievieno liekas vietas bez to blīvēšanas plāna.

Krāsa un mehāniskais kodējums var palīdzēt organizācijai, bet neaizvieto marķējumu un kontaktu numerāciju. Divi vienādas krāsas korpusi var būt dažādi izpildījumi, savukārt mehāniski līdzīgs spraudnis var saturēt citu signālu. Dokumentē abas puses un saglabā vienotu shēmu, lai vēlāk nav jāmin, vai konkrētais vads ir barošana, masa vai signāls.

DT, DTM, DTP un HDP20: būtiskās atšķirības

Šie skaitļi palīdz nošķirt saimes, bet nav universāla atļautā strāva jebkuram samontētam vadam. Jāievēro precīzā kontakta, vada un temperatūras nosacījumi. Arī kontakta izmēra numurs nav vada šķērsgriezums milimetros. Konkrētam izmēram var būt vairāki kontakta izpildījumi dažādiem vadiem un izolācijas diametriem.

DT: nevis 25 A universāls spraudnis

TE DT sērijas pārskatā norādīti izmēra 16 kontakti un 13 A saimes nomināls. Kabeļu savienojumos sastopami 2, 3, 4, 6, 8 un 12 pozīciju korpusi. Praktiskā izvēlē pārbaudi precīzu korpusa modifikāciju un kontaktu, nevis izmanto šos datus kā visu DT produktu pilnu specifikāciju.

DT var būt noderīgs dažādās transporta instalācijās, taču tas nav piemērots “gandrīz visam”. Startera galvenajam kabelim, augstsprieguma elektroauto ķēdei vai īpašam datu savienojumam nepieciešams tam paredzēts risinājums. Ja ķēde ir drošībai kritiska, izpildi mezgla ražotāja remonta norādījumus un nesāc ar universāla korpusa izvēli.

DTM: mazākām slodzēm un ierobežotai vietai

DTM dokumentācija norāda izmēra 20 kontaktus un 7,5 A saimes nominālu. Mazāks korpuss var palīdzēt sensora vai kompaktas instalācijas izvietojumam, taču nedrīkst samazināt savienotāju tikai vietas ekonomijas dēļ, ignorējot slodzi. DTM kontaktu neievieto DT korpusā pēc līdzīga izskata.

DTP: lielākas slodzes, nevis motorsporta apstiprinājums

DTP sērija paredz izmēra 12 kontaktus ar 25 A saimes nominālu un 2 vai 4 pozīciju konstrukcijas. Tas nav vispārējs “Performance” sacīkšu sertifikāts un nenozīmē, ka jebkurš vinčas vai kompresora spēka kabelis būs saderīgs. Pārbaudi faktisko patēriņu, ieslēgšanas slodzi, vadus un aizsardzību.

HD30 un HDP20: apaļi daudzpozīciju savienojumi

HD30 un HDP20 konstrukcijas jāvērtē pēc precīzā modeļa. TE HDP20 pārskatā redzami dažādi kontaktu izvietojumi un izmēri no 4 līdz 20. Tāpēc nevar visu sēriju raksturot ar “100 A uz katru kontaktu”. Lielstrāvas kontakta dati nepāriet uz mazāku signāla vietu tajā pašā korpusā.

Arī apaļā savienotāja ārējais izmērs nepasaka visas detaļas: jāzina korpusa izmērs, kodējums, pozīciju izvietojums un pretējā puse. Savienošanas gredzens atšķiras no DT fiksatora, tādēļ montāžas paņēmienu nepārnes pēc atmiņas. Augstspiediena mazgāšanas vai iegremdēšanas pieļaujamību pārbaudi modeļa dokumentācijā, nevis pēc apzīmējuma “Heavy Duty”.

Kontakti, vads, blīvējums un presēšanas instruments

Vispirms saskaņo vada šķērsgriezumu ar ķēdes slodzi un sprieguma kritumu. Pēc tam izvēlies šim vadam un korpusam paredzēto kontaktu. Vada ārējais izolācijas diametrs ir atsevišķs parametrs: tas nosaka, vai aizmugures blīvējums pareizi piegulēs. Vienāda šķērsgriezuma vadiem izolācijas biezums var atšķirties, tāpēc nepieciešami abi dati.

Kontakti var būt masīvi vai štancēti un formēti. To presēšanas instrumenti un procedūras nav automātiski vienādi. TE HDT-48-00 ir četru iespiedumu rīka piemērs masīviem kontaktiem; tas nav pierādījums piemērotībai katram kontaktam ar DEUTSCH nosaukumu. Štancēto kontaktu datu lapā norādīti atšķirīgi vadu, izolācijas un presēšanas nosacījumi.

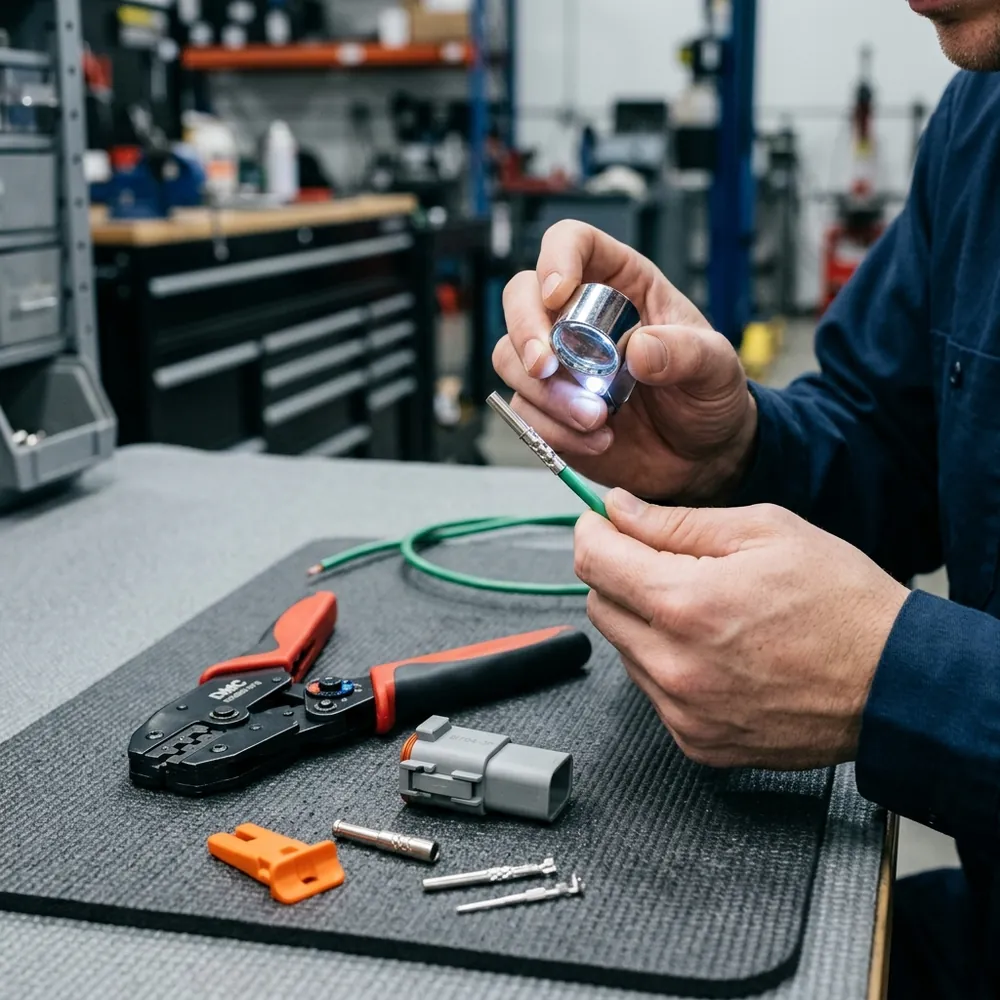

Pārbaudi kontaktam paredzēto instrumentu, iestatījumu un izolācijas noņemšanas garumu. Saglabā dzīslas nebojātas un neveido savienojumu ar parastām knaiblēm. Lodēšanas pievienošana presējumam pēc savas iniciatīvas nav nepieciešamās kvalitātes kontroles aizvietojums. Ja nav atbilstoša instrumenta vai pieredzes, lietderīgāks var būt pareizi izgatavots vadu mezgls.

Piederumi: aizbāznis nav aizsargapvalks

Neizmantotas kontaktu vietas noslēdz ar paredzētu aizbāzni, bet ārējais aizsargapvalks palīdz aizsargāt savienotāja aizmuguri un kabeli. Zemāk redzamais 0413-217-1605 izmēra 16 aizbāznis un DT06-2S aizsargapvalks ir atšķirīgu uzdevumu piemēri. Tie nav universāli DTM, DTP vai visu DT izpildījumu piederumi. Ārējais apvalks neaizvieto trūkstošu blīvējumu, nepilnīgu kontaktu montāžu vai ķīļfiksatoru.

Montāža un pārbaude pirms pieslēgšanas

1. Sagatavo shēmu ar kontaktu numerāciju un pārliecinies, vai to aplūko no vadu vai savienošanas puses.
2. Izolē barošanu pēc transportlīdzekļa procedūras un saskaņo korpusus, kontaktus, fiksatorus, blīvējumus un piederumus.
3. Noņem paredzēto izolācijas garumu un izveido presējumu ar pareizu rīku. Pārbaudi to pēc kontakta instrukcijas.
4. Ievieto kontaktus paredzētajās vietās, pārbaudi fiksējumu un uzstādi sekundāro fiksatoru atbilstoši konstrukcijai.
5. Noslēdz tukšās vietas un novieto vadu atslodzi tā, lai kabelis nevelk kontaktus un neberžas pret detaļām.
6. Pirms barošanas pārbaudi pieslēgumu, polaritāti un ķēdes aizsardzību. Darbības pārbaudi veic tikai drošā, konkrētajai ķēdei paredzētā veidā.

Klikšķis savienošanas laikā ir noderīgs signāls, bet ne pierādījums par visu kontaktu pareizu izvietojumu. Apkopē neatvieno, velkot aiz vadiem. Atbrīvo fiksatoru un lieto paredzēto izņemšanas rīku, ja jāremontē kontakts. Ja blīvējums ir bojāts vai kontakts korpusā neturas, nenoslēp šo trūkumu ar līmi vai izolācijas lentes kārtu.

Ko saglabāt instalācijas dokumentācijā?

Pie shēmas pieraksti abu korpusu un kontaktu kodus, vada šķērsgriezumu, izolācijas diametru, fiksatorus un izmantotos aizbāžņus. Norādi arī presēšanas rīku un attiecīgo instrukciju. Šis īsais detaļu saraksts palīdzēs nākamajā remontā pasūtīt pareizo daļu, nevis atlasīt vizuāli līdzīgu spraudni pēc fotogrāfijas. Īpaši noderīgi tas ir instalācijai, kur vairākas kontaktu saimes atrodas blakus.

Ja izgatavo izjaucamu papildluktura kabeli, vispirms noskaidro luktura patēriņu, barošanas aizsardzību un esošo pieslēgumu. Tad izvēlies vajadzīgās pozīcijas un konkrētos komponentus. Ja līnija paredzēta sensoram, izpēti signāla prasības un spraudņa numerāciju. Vienāds divu vadu skaits nenozīmē vienādu slodzi vai pieslēgumu. Līdz ar to iepriekš izgatavota luktura pāreja nav automātiski piemērota sensora remontam.

Pēc apkopes pārbaudi, vai nav izvilkta izolācija no blīvējuma, saspiests aizsargapvalks vai mainīts vadu stiprinājums. Ja savienotājs ir neparasti karsts, kontaktā redzama korozija vai darbība pārtrūkst vibrācijas laikā, vispirms atslēdz un pārbaudi ķēdi pēc paredzētās procedūras. Lielāka nomināla korpusa uzstādīšana viena pati neizlabos nekvalitatīvu presējumu.

Pielietojums motorsportā

Profesionālas sacīkstes un Autosport konstrukcijas

Motorsportā savienotājam svarīgs izmērs, masa, montāžas kvalitāte un ātra mezglu apkope. ECU, sensori, telemetrija un noņemams vadības panelis rada dažādas prasības. TE Autosport produktu līnija ir atsevišķs piemērs profesionāli izstrādātām sacīkšu instalācijām. Nav pamata apgalvot, ka parasts DTP vai jebkurš veikala DT korpuss automātiski ir Formula 1, WRC vai citas sērijas apstiprināts risinājums.

Īpaši uzmanīgi jāizturas pret drošības sistēmām. Ugunsdzēšanas iekārtai, avārijas atslēgšanai vai citam kritiskam mezglam izmanto paredzēto instalāciju un sacensību prasībām atbilstošu projektu. Savienotāja zīmols neaizvieto sistēmas apstiprinājumu. Sensoru datu ķēdē savukārt jāievēro arī vadu savijums, ekranējums un signāla prasības, ne tikai kontaktu skaits.

Amatieru sacīkstes, trases dienas un drifts

Amatieru projektā modulāra instalācija var palīdzēt nomainīt bojātu mezglu, neatverot visu vadu kūli. Sāc ar shēmu un vienotu kontaktu izvēli. Izvairies no vairākiem vienādiem spraudņiem blakus ar atšķirīgu pieslēgumu, kurus steigā var sajaukt. Marķējums, pārdomāts kodējums un saglabāta dokumentācija ir praktiskāks ieguvums nekā tikai profesionāls izskats.

Driftā un citās disciplīnās triecieni, karstums un biežas pārbūves pastiprina atslodzes un aizsardzības nozīmi. Dzinēja zirgspēki tomēr paši nenosaka savienotāja strāvu. Elektrisko slodzi nosaka konkrētais patērētājs: sūknis, ventilators, lukturis vai vadības ķēde. Pirms jaudīgākas ierīces pievienošanas pārbaudi visu ķēdi, ne tikai korpusu.

Ikdienas auto, bezceļš un restaurācija

Papildu elektronika un apgaismojums

Izjaucams savienojums var atvieglot darba luktura, papildsensora vai kameras noņemšanu. Taču audio pastiprinātāja barošana un kameras signāls nav vienāds uzdevums. Izvēlies ķēdei paredzētu vadu un aizsardzību; rūpnīcas datu tīklā neveido nejaušus atzarojumus. Papildaprīkojuma savienotājs arī nepārveido pašas ierīces saderību ar auto.

Vada izmēru un sprieguma krituma nozīmi skaidro ceļvedis par vadu šķērsgriezumu elektroinstalācijā. Pietiekami liels korpuss nekompensē pārāk plānu kabeli vai nepareizi izvēlētu drošinātāju. Veido papildaprīkojuma ķēdi tā, lai apkope būtu iespējama, bet barošana paliktu aizsargāta.

Bezceļš un 4×4

Dubļi un ūdens padara blīvētu savienojumu lietderīgu, bet nesniedz neierobežotu aizsardzību. Neplāno ķēdi ar pieņēmumu, ka IP klase ļaus turēt to zem ūdens vai mazgāt tieši savienojumā. Pēc apkopes pārbaudi blīvējumu un vadu bojājumus. Vinčas galvenajam spēka kabelim nepieciešams tās slodzei paredzēts savienojums; parasts DT var būt piemērots citai, mazākas slodzes vadības funkcijai tikai pēc pārbaudes.

Pielāgoti motocikli

Motociklā telpa ir ierobežota, bet vadi ir pakļauti stūres kustībai, vibrācijai un nokrišņiem. Kompakts korpuss var palīdzēt panelim vai sensoram, tomēr vadu kustību pārbaudi visā paredzētajā diapazonā. Neatstāj savienojumu nostieptu pilnā stūres pagriezienā. Izskata dēļ izvēlēta slēpta vieta nedrīkst apgrūtināt piekļuvi vai piespiest kabeli pie karstas detaļas.

Klasisks automobilis un modernizācija

Restaurācijā vispirms nošķir oriģināla saglabāšanu no pārdomātas modernizācijas. Jauns savienotājs var atvieglot apkopi, bet nenovērš trauslu izolāciju, sliktu masas savienojumu vai veca drošinātāju bloka problēmu. Saglabā shēmu un izmaiņu aprakstu. Diskrēti izvietots mezgls var respektēt auto izskatu, ja tas vienlaikus ir mehāniski aizsargāts un pieejams pārbaudei.

Deutsch priekšrocības vislabāk izmanto tad, kad tās ir daļa no sakārtotas instalācijas. Precīzi izvēlēta saime, kontakti un piederumi ir tikai sākums; uzticamību pabeidz pareiza presēšana, fiksācija, blīvēšana, vadu atslodze un dokumentācija. Meklē savam uzdevumam atbilstošu risinājumu, nevis universālu “ūdensdrošu sacīkšu spraudni”.
