Kabeļu savilcēji un stiprinājumi: izvēle un pareiza montāža auto

Kabeļu savilcējs palīdz sakārtot vadu kūli, bet drošu montāžu nosaka arī stiprinājuma vieta, materiāls un vadu maršruts. Pareizi izvēlēta saite nedrīkst saspiest izolāciju, atstāt asu galu vai turēt vadus pie karstas un kustīgas detaļas. Melna krāsa pati par sevi nepierāda UV izturību, un “neilons” nav viena universāla temperatūras specifikācija.

Šajā ceļvedī aplūkosim parastās un atveramās saites, metāla savilcējus, līmējamās pamatnes, aizsargapvalkus un montāžas instrumentus. Galvenais piemērs ir auto zemsprieguma vadu instalācija, taču materiālu izvēles principi palīdz arī darbnīcā un citur. Augstsprieguma, drošības spilvenu vai citai drošības sistēmai neizdomā jaunu stiprinājumu pēc vispārīga padoma.

Ko savilcējs dara un ko tas neaizvieto?

Savilcējs apvieno vadus vai palīdz tos nostiprināt pie piemērotas pamatnes. Sakārtota instalācija ir vieglāk pārskatāma un apkopjama; pareizs atbalsts mazina nevēlamu kustību. Taču pati saite neveido elektrisku izolāciju, nehermetizē savienojumu un neatjauno noberztu vadu. Skaists kūlis vēl nav pierādījums pareizai elektroinstalācijai.

Jānošķir vadu savākšana no nostiprināšanas pie automobiļa. Vaļīgi savilkts kūlis joprojām var karāties uz spraudņa. Lai to novērstu, vajadzīga piemērota skava, pamatne vai rūpnīcas klipsis. HellermannTyton stiprinājumu pārskats parāda, ka savilcējs ir tikai viens no vairākiem risinājumiem.

Trīs izmēri praktiskai salīdzināšanai

Kabeļu savilcēju kategorijā zemāk redzami 130 × 2,6 mm, 200 × 4,8 mm un 290 × 4,8 mm varianti, katrs ar 100 gabalu iepakojumu. Mazākai saitei un garākai, platākai saitei ir dažādas vietas un kūļa izmēra iespējas. Izvēlies pēc faktiskā kūļa un pieejamā stiprinājuma.

Šo konkrēto kartīšu izmēru un krāsu informācija nav apliecinājums piemērotībai izplūdes tuvumam, eļļai vai saules iedarbībai. Ja vieta prasa UV vai karstumizturību, pārbaudi tieši izraudzītās saites tehniskos datus. Nelieto vispārīgas ražotāja sērijas īpašības citam produktam, kuram tās nav norādītas.

Kabeļu savilcēju veidi un pielietojums

Standarta neilona saites

Poliamīda jeb neilona saites ir izplatītas, jo tās ir kompaktas un ātri uzstādāmas. Vienreiz lietojamu modeli pēc noņemšanas aizstāj ar jaunu. Saite var būt piemērota vadu organizēšanai, taču tās materiāla modifikācija nosaka, kur to drīkst lietot.

Standarta, UV stabilizēts un karstumstabilizēts poliamīds nav viens un tas pats. Panduit materiālu pārskats izdala atšķirīgus lietojumus. Nav pamatoti visām neilona saitēm piedēvēt izturību pret sauli, eļļu un degvielu vai to droši noņemt un lietot vēlreiz.

Atkārtoti izmantojamas saites

Atverams fiksators noder pagaidu vadu izkārtojumam, diagnostikas vadiem un vietām, kur kūlis regulāri jāpārkārto. Izvēlies modeli, kas tam paredzēts, nevis atspied vienreiz lietojamas saites mēlīti un pieņem, ka tā saglabājusi sākotnējo izturību.

Atkārtota lietošana var samazināt nevajadzīgu patēriņu, ja saite paliek nebojāta un vide tai piemērota. Pirms atkārtotas montāžas pārbaudi fiksatoru, plaisas un deformāciju. Atverama konstrukcija pati par sevi nesola neierobežotu ciklu skaitu vai piemērotību motortelpai.

Metāla savilcēji

Nerūsējoša tērauda saites var izmantot īpaši prasīgās vietās, ja to atļauj konkrētais pielietojums. Taču jāvērtē malu saskare ar izolāciju, pārklājums un montāžas spēks. Metāls vada elektrību, tādēļ nepareiza saite var radīt jaunu risku. Tā nav universāla alternatīva visām plastmasas saitēm.

Arī temperatūra ir produkta īpašība. Piemēram, konkrētai epoksīda pārklājuma tērauda saitei norādīts diapazons līdz +150 °C; to nedrīkst aizstāt ar visām metāla saitēm piedēvētu +500 °C solījumu. Saite nepadara zem tās esošo kabeli karstumizturīgāku.

Pašlīmējošās pamatnes

Līmējama pamatne ļauj nostiprināt saiti bez urbšanas, ja virsma, līme un slodze tam piemēroti. Gumijas un akrila līmei ir atšķirīgas lietošanas robežas un laiks pirms noslogošanas. “Pielīmē un tūlīt pievelc” nav visiem izstrādājumiem pareiza metode.

Panduit līmes izvēles skaidrojums uzsver virsmas sagatavošanu un saķeres izveidošanos. Līmēšana var atstāt pēdas vai bojāt pārklājumu noņemot; solījums “nekad nebojā virsmu” nav pamatots. Kritiskā vietā vajadzīga konkrētajam darbam piemērota mehāniska fiksācija.

Spirālveida un citi kabeļu aizsargi

Spirālapvalks vai lokans aizsargapvalks palīdz sakārtot kabeli un mazināt ārēju berzi. Izvēli nosaka diametrs, materiāls un vides robežas. Spraugas spirālē nenodrošina hermētisku ūdens aizsardzību, bet pārāk šaurs apvalks var spiest vadus.

Ražotāja spirālapvalka piemērs norāda konkrētu materiālu un kūļa diapazonu. Šāds aizsargs joprojām jānostiprina un jāizvada prom no asām malām; aizsargcaurule viena pati neatrisina nepareizu maršrutu.

Soli pa solim: montāža automobiļa zemsprieguma instalācijā

1. Noskaidro uzdevumu. Vai tikai sakārto nebojātus vadus vai atjauno trūkstošu atbalstu? Bojāts vads vispirms jāremontē paredzētajā veidā. Sagatavo automobili pēc darba instrukcijas, un nestrādā pie kustīgiem mezgliem.
2. Izplāno maršrutu. Izmanto paredzētās stiprinājuma vietas. Atstāj vajadzīgo kustības rezervi un piekļuvi savienotājiem; nebalsti kūli uz izplūdes, pedāļa vai rotējošas detaļas.
3. Izvēlies saiti un pamatni. Pārbaudi pieļaujamo kūļa diametru, materiālu, vides prasības un pamatnes atverei atbilstošu saites platumu. Garums vien neatbild uz visiem jautājumiem.
4. Sakārto bez deformēšanas. Saglabā rūpnīcas vadus un to savstarpējo izvietojumu. Neiztaisno sistēmai paredzētus savītus pārus un nepārkārto datu vai drošības ķēdi tikai izskata dēļ.
5. Pievelc kontrolēti. Saitei jānotur paredzētais kūlis, neiespiežoties izolācijā. Izmanto attiecīgajam produktam un vadiem piemērotu spēku; ar knaiblēm nevelc līdz maksimālajam stingrumam.
6. Apstrādā galu un pārbaudi. Ar piemērotu instrumentu nogriez asti līdzeni pie galvas, neievainojot vadus. Pārbaudi malas, savienotāju piekļuvi, kustības rezervi un atbalstu visā paredzētajā diapazonā.

Vienkāršs “saite vēl pagriežas, tātad viss pareizi” tests nav universāls spriegojuma kritērijs. Tāpat papildu saite blakus vai krusteniski neatrisina pārāk vāju pamatni. Ja kūlis kustas nepareizi, izvērtē visu stiprinājuma risinājumu, nevis pievieno arvien vairāk saišu.

Biežākās kļūdas

Pārāk cieša saite deformē izolāciju; pārāk vaļīgs vai neatbalstīts kūlis var berzties. Asa nogriezta aste apgrūtina apkopi un var ievainot roku. Savilcējs pie karsta mezgla neatceļ karstuma ietekmi uz vadiem. Trūkstošu rūpnīcas klipsi ne vienmēr pareizi aizstāj nejaušs savilcējs.

Arī pārāk liela vai maza saite rada neērtības: vajadzīga paredzētā kūļa izmēra robeža un vieta galvai, nevis maksimāli garš izstrādājums. Atbalstu izvietojumu nosaka kūļa masa, maršruts, kustība un instrukcija. Vienāds 10–15 cm solis nav prasība visai auto instalācijai.

Izvēle pēc vides: motortelpa, salons un ārpuse

Dzinēja nodalījums

Novērtē faktisko vietu: attālumu no izplūdes, temperatūru, vibrācijas, eļļu un tīrīšanas līdzekļu iedarbību. Karstumstabilizētai saitei jāpārbauda konkrētais diapazons un tā nosacījumi. UV izturība nav sinonīms karstumizturībai; visām motortelpas saitēm nav automātiski vajadzīga viena +150 °C robeža.

Kabelim un pamatnei jābūt tikpat piemērotiem kā saitei. Ja montāžas vieta pārkarst, vispirms jāmaina maršruts vai jāatjauno paredzētais siltuma aizsargs. Neizvēlies metāla saiti kā atļauju piespiest parastu vadu pie izplūdes kolektora.

Automobiļa salons

Salonā jāvērtē arī saules uzkarsētas virsmas, apdares materiāls un līmes saķere, nevis tikai pieņēmums par mērenu temperatūru. Stiprinājuma krāsa var palīdzēt izskatam, taču nenosaka drošību. Vadus neizvieto drošības spilvena atvēršanās ceļā vai pie drošības jostas un sēdekļa kustības mehānisma.

Ārējā instalācija

Piekabes un auto ārpusē vajadzīgas dokumentētas UV, mitruma un temperatūras īpašības. Ceļa sāls, akmeņi un berze prasa arī aizsargātu maršrutu. Materiāla izturība pret vienu ķīmisku vielu nenozīmē izturību pret visām. Ja dati nav pieejami, neapgalvo, ka melnā saite droši paredzēta ilgstošai āra lietošanai.

Specifikācijas: kā lasīt izmērus un izturību?

Garums, platums un kūļa diametrs

Garums un platums milimetros palīdz atrast fiziski piemērotu saiti, bet jālasa arī pieļaujamais kūļa diametrs. Vienāda garuma saitēm var būt dažādas galvas, materiāli un atvēruma robežas. Nav pamata visām 200 mm saitēm piedēvēt vienādu izturību vai universālu auto pielietojumu.

Minimālā cilpas stiepes izturība ņūtonos ir standartizētas pārbaudes īpašība, nevis atļauja ar saiti pacelt tādu pašu “kilogramu” masu. Tā nav montāžas spriegojuma vērtība. Vada bojājums vai pamatnes atlīmēšanās var notikt pirms saites pārtrūkšanas; izvērtē visu konstrukciju.

Temperatūra un materiāls

PA66, UV stabilizēts PA66 un karstumstabilizēts PA66 atšķiras. Polipropilēnam, fluorpolimēriem un metālam arī ir dažādas modifikācijas. Izvēli balsti konkrētā produkta datu lapā, nevis visiem materiāliem izveidotā “maksimālās temperatūras tabulā”. Pārklājums, līme un fiksators var noteikt zemāku robežu nekā pamatmateriāls.

Pārbaudi arī montāžas temperatūru, ne tikai darba temperatūru. Auksta saite vai līme var prasīt citus nosacījumus. Ja avotā atšķiras īslaicīgas un nepārtrauktas iedarbības robežas, nepārņem lielāko skaitli kā atļauju ilgstošai lietošanai. Materiāla kodu neskaidrību precizē pie ražotāja.

Pērkot savilcēju komplektu bez detalizētas specifikācijas, vispirms nosaki, vai tas paredzēts tikai vieglai organizēšanai sausā vietā vai pastāvīgam atbalstam prasīgā vidē. Viena veiksmīga uzlikšana neparāda novecošanu pēc sezonas. Saglabā iepakojuma atsauci, lai nākamajā apkopē varētu izvēlēties to pašu apstiprināto materiālu, nevis tikai līdzīgu krāsu un izmēru.

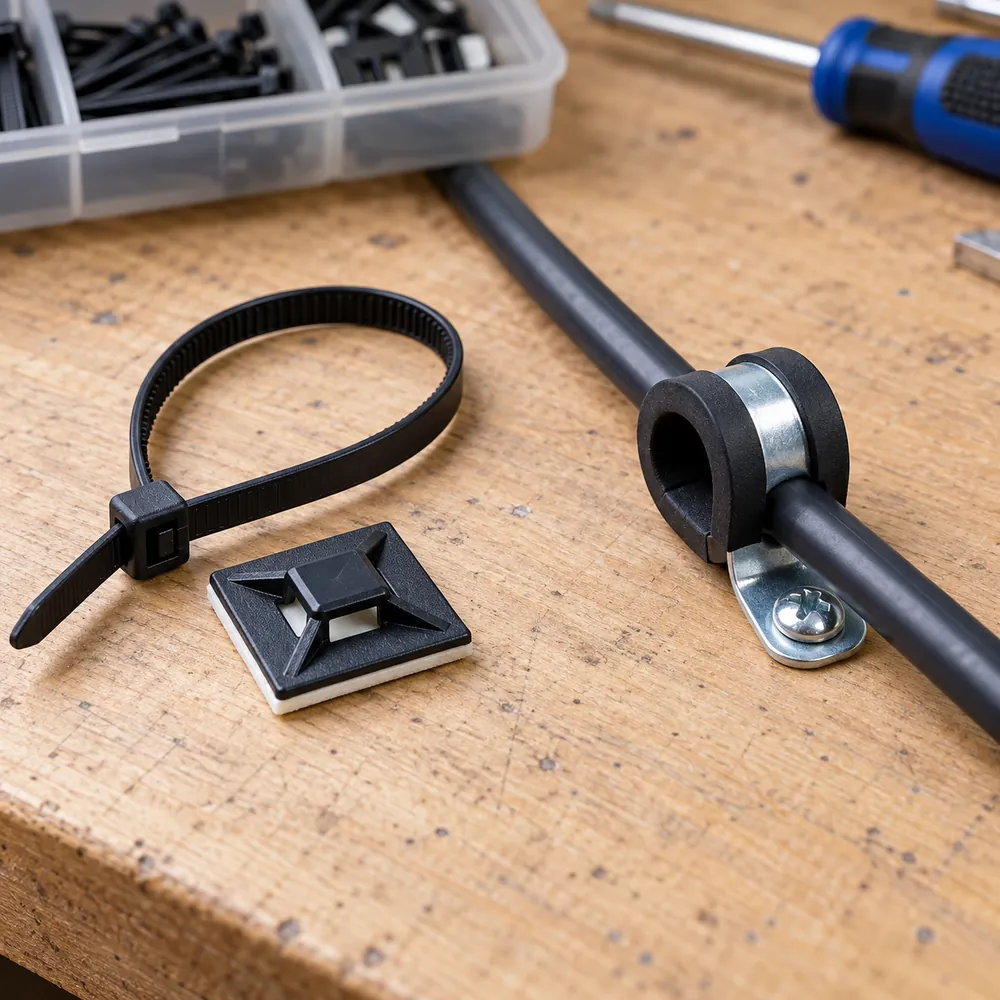

Līmējama vai skrūvējama pamatne?

ABMM-A-C ir 19,1 × 19,1 mm ABS pamatne ar gumijas līmslāni, katalogā paredzēta iekštelpām un 2,3–3,7 mm platām saitēm. Tas nozīmē, ka iepriekš redzamās 4,8 mm saites tai nav piemērota platuma izvēle. Salīdzini ne tikai pamatnes ārējo izmēru, bet arī saites atveri.

TM2S6-M ir 16 × 10,8 mm skrūvējama pamatne, kurai norādīta M3 montāža, iekštelpu lietojums un 2,3–4,8 mm saites. Tas ir cits fiksācijas risinājums, nevis UV vai motortelpas apstiprinājums. Pirms skrūvēšanas jāzina, kas atrodas aiz virsmas; neurb auto paneli, grīdu vai kārbu uz aklo.

Līmējamai pamatnei izmanto materiālam piemērotu tīrītāju un ļauj virsmai nožūt. Saglabā ražotāja paredzēto piespiešanu un gaidīšanas laiku. Panduit uzstādīšanas norādes nošķir dažādas līmes; šo laiku nepārkopē citam produktam tikai pēc vizuālas līdzības.

Praktiski piemēri

Videoreģistrators, GPS vai audio aprīkojums

Vispirms izvēlies drošu barošanu un maršrutu, pēc tam stiprinājumus. Kabelis nedrīkst traucēt redzamību vai pedāļus. Pie vējstikla un statņa jāņem vērā drošības spilvens; vadu nedrīkst vienkārši iespiest zem jebkuras apdares malas. Saglabā piekļuvi barošanas savienojumam un atstāj vajadzīgo rezervi.

Papildu aprīkojuma vadu nestiprini pie rūpnīcas kūļa, ja tas maina drošības mezgla kustību vai piekļuvi. Izmanto konkrētajai instalācijai atļautās vietas. Savilcējs nevar aizstāt drošinātāju vai pareizu vada šķērsgriezuma izvēli.

Vadu sistēmas remonts un atjaunošana

Pirms veco saišu noņemšanas saglabā paredzēto maršrutu un atzīmē savienotājus. Trauslas vai bojātas saites nomaini, bet pārbaudi arī, kāpēc tās bojātas. Ja vads jau noberzts, nepaslēp to zem apvalka un jaunām saitēm. Vajadzīgs paredzēts remonts un berzes cēloņa novēršana.

Krāsaina saite var būt marķējuma palīgs, bet ne elektriskās funkcijas pierādījums. Izmanto salasāmas atzīmes un shēmu. Pēc atjaunošanas pārbaudi spraudņu atbalstu un piekļuvi apkopei; palīdz arī elektrisko savienojumu apkopes ceļvedis.

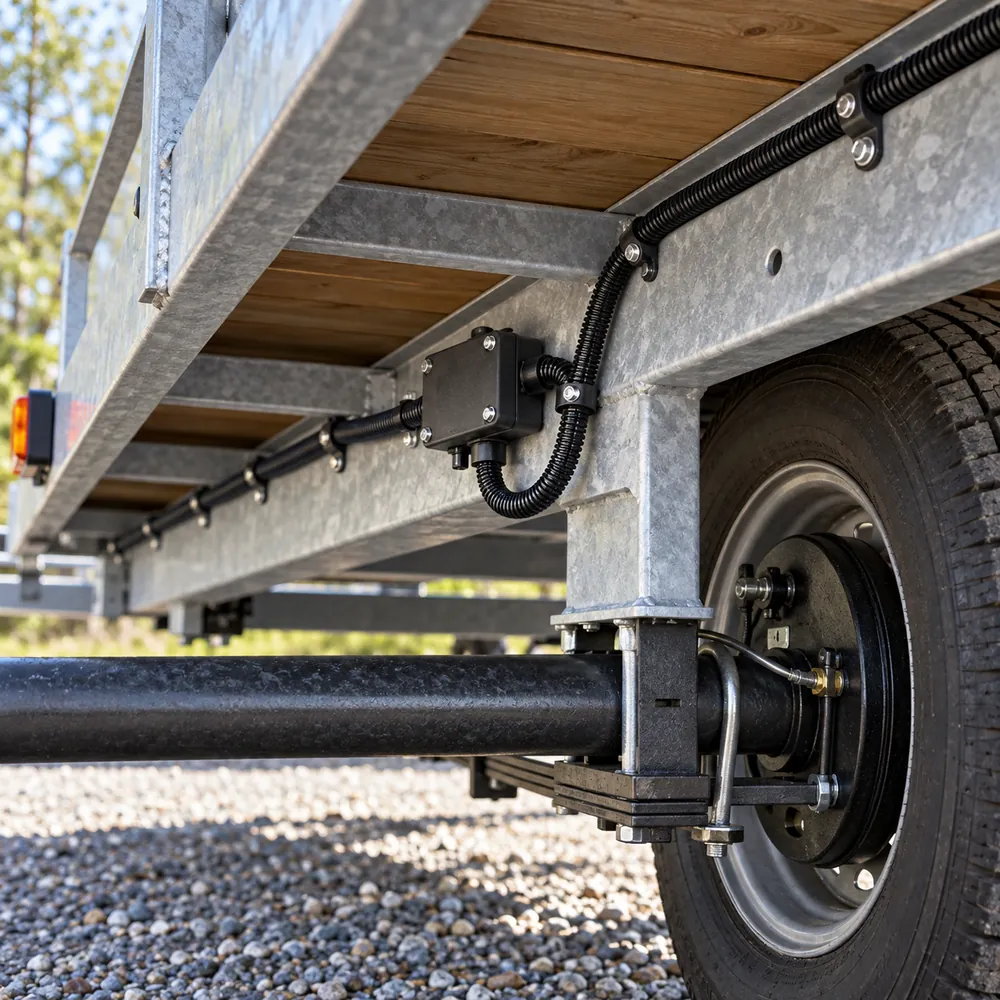

Piekabes apgaismojuma vadi

Izvēlies maršrutu prom no riteņa, ass kustības un asām rāmja malām. Vietā starp auto un piekabi vajag kustības rezervi, kas nav pārmērīgi gara un nevelkas pa ceļu. Aizsargapvalku nostiprini, nepadarot kabeli pilnīgi nekustīgu tur, kur kustība nepieciešama.

Āra saites un klipšus izvēlies pēc faktiskajiem datiem. Skrūvējama pamatne ar iekštelpu specifikāciju nav automātiski pareiza piekabes ārpusei. Pārbaudi savienojumus un piekabes rozetes izvēli; saites neatrisina mitru vai nepareizi saslēgtu kontaktu.

Montāžas instrumenti un profesionālas metodes

Savilcēju instruments ar regulējamu spēku palīdz atkārtot piemērotu pievilkšanu un līdzeni nogriezt asti. Izvēlies saites materiālam un platumam atbilstošu instrumentu; plastmasas un metāla saišu rīki nav universāli aizvietojami. Ražotāja instrumentu pārskats nošķir arī noņemšanas rīkus, kas pasargā zem saites esošo kabeli.

Nelielam darbam vajadzīgas piemērotas līdzenas grieznes un laba piekļuve. Smailas knaibles nav paredzētas tīram plastmasas griezumam; ar nepiemērotu instrumentu var palikt ass izvirzījums. Griežot vecu saiti, aizsargā vadus un negriez kopā ar izolāciju.

Profesionāls rezultāts nozīmē pareizu galvas virzienu, atbalstu un pārskatāmu marķējumu. Dubultas vai krusteniskas saites izmanto tikai tad, ja konstrukcijai tas pamatots, nevis kā vispārīgu “papildu drošības” recepti. Pēc montāžas pārbaudi paredzēto kustību, neiedarbinot bīstamu mezglu pārbaudes laikā.

Pagaidu risinājumi un alternatīvas

Ja ceļā vads kļūst vaļīgs, vispirms droši apstājies un noskaidro risku. Pagaidu fiksācija pieļaujama tikai piemērotā vietā nebojātam vadam, un tā drīz jāaizstāj ar paredzētu stiprinājumu. Izolācijas lente un nejauša saite nav remonta risinājums pie karstuma, bremžu mehānisma vai bojātas izolācijas.

Līplentes saites noder bieži atveramiem un jutīgiem vadiem, ja konkrētais materiāls piemērots videi. Mīkstas līplentes saites piemērs rāda atsevišķu temperatūras diapazonu un paredzēto pielietojumu. Tās nav automātiski slikta vai laba izvēle visai motortelpai.

Alternatīvas ir pareiza izmēra polsterētas skavas, rūpnīcas klipši, malu stiprinājumi un piemēroti kanāli. Izvēlies risinājumu, kas notur kūli, saglabā izolāciju un ļauj apkopi. Mājas vai rūpnieciskā instalācijā papildus jāvērtē tās īpašās ugunsdrošības un atbalsta prasības; auto piemērs nav pilns citas sistēmas projekts.

Secinājums

Pareizs savilcējs nav vienkārši garākā vai stiprākā saite. Sāc ar vadu maršrutu, kūļa izmēru un vidi, tad salīdzini materiālu un pamatni. Pievelc kontrolēti, nogriez galu līdzeni un pārbaudi atbalstu un kustības rezervi. Ja redzi bojājumu, salabo cēloni — jaunas saites uzlikšana to vien neatrisina.
