Elektroauto lādēšanas infrastruktūras elektriskie standarti: CCS, CHAdeMO un Type 2 savienojumu tehniskie aspekti

Type 2 galvenokārt sastopams maiņstrāvas uzlādē mājās, darbā un publiskās stāvvietās. CCS Combo 2 ir Eiropā izmantots līdzstrāvas uzlādes savienojums, savukārt CHAdeMO ir atsevišķs līdzstrāvas standarts, ko izmanto daļa automobiļu. Šie nosaukumi neapzīmē vienu noteiktu jaudu: vienāda spraudņa forma vēl nenozīmē vienādu uzlādes ātrumu vai visas iespējamās papildfunkcijas.

Lai izvēlētos piemērotu kabeli, mājas staciju vai pieturvietu ceļā, jāpārbauda trīs lietas: automašīnas uzlādes iespējas, konkrētās iekārtas parametri un pieejamā elektroapgāde. Tālāk salīdzinām standartu darbību, skaidrojam jaudas ierobežojumus un apskatām praktiskos jautājumus no drošas uzstādīšanas līdz uzlādes izmaksām Latvijā.

Elektroauto lādēšanas standartu vēsture un nozīme

Elektriskie transportlīdzekļi pastāvēja jau pirms mūsdienu uzlādes tīkliem, taču to agrīnās barošanas sistēmas nav pielīdzināmas šodienas savienojumiem. Attīstoties sērijveida elektroauto, bija vajadzīgs vienots risinājums ne tikai enerģijas piegādei, bet arī drošai saziņai starp automobili un staciju. Atšķirīgu ražotāju iekārtām jāspēj vienoties par pieļaujamo strāvu un pārtraukt uzlādi, ja nav izpildīti drošības nosacījumi.

Kāpēc ar spraudņa formu nepietiek?

Standarts aptver mehānisko saskarni, elektriskos parametrus un vadības principus. AC jeb maiņstrāvas uzlādē strāvu akumulatoram piemērotā līdzstrāvā pārveido automobiļa iebūvētais lādētājs. DC jeb līdzstrāvas uzlādē šo darbu veic ārējā stacija, kas padod enerģiju akumulatoram pa līdzstrāvas kontaktiem. Abos gadījumos automašīnas vadības sistēma nosaka, ko tā konkrētajā brīdī var pieņemt.

Type 2 savienojums: maiņstrāvas uzlāde Eiropā

Type 2 mēdz saukt arī par Mennekes savienojumu. Tas ļauj izmantot vienfāzes vai trīsfāžu AC uzlādi, ja attiecīgās iespējas atbalsta gan automobilis, gan stacija un kabelis. Vadības kontakta signāls palīdz noteikt pieļaujamo strāvu; kabelim savukārt ir sava strāvas nestspēja. Tas nav vienkāršs pagarinātājs, un lielāka nominālā jauda pati par sevi nepadara uzlādi ātrāku.

Type 2 tehniskie parametri un jaudas piemēri

Pie tipiskas 230/400 V elektroapgādes vienfāzes 16 A uzlāde ir aptuveni 3,7 kW, vienfāzes 32 A — 7,4 kW, trīsfāžu 16 A — 11 kW, bet trīsfāžu 32 A — 22 kW. Tie ir nomināli piemēri, nevis solījums katram auto. Dažās publiskās vietās sastopama arī 43 kW AC uzlāde, taču to pilnībā izmantot var tikai attiecīgi aprīkots automobilis.

Piemēram, auto ar 11 kW trīsfāžu iebūvēto lādētāju pie 22 kW AC stacijas parasti neiegūs 22 kW. Vienfāzes automašīna neizmantos trīs fāzes tikai tāpēc, ka kabelis tās nodrošina. Arī 16 A kabelis neļauj automātiski izmantot stacijas 32 A iespēju. Mennekes tehniskie skaidrojumi palīdz atšķirt savienojumu, signālus un faktiski pieļaujamo strāvu.

Praktiskā izvēle mājām un publiskām AC vietām

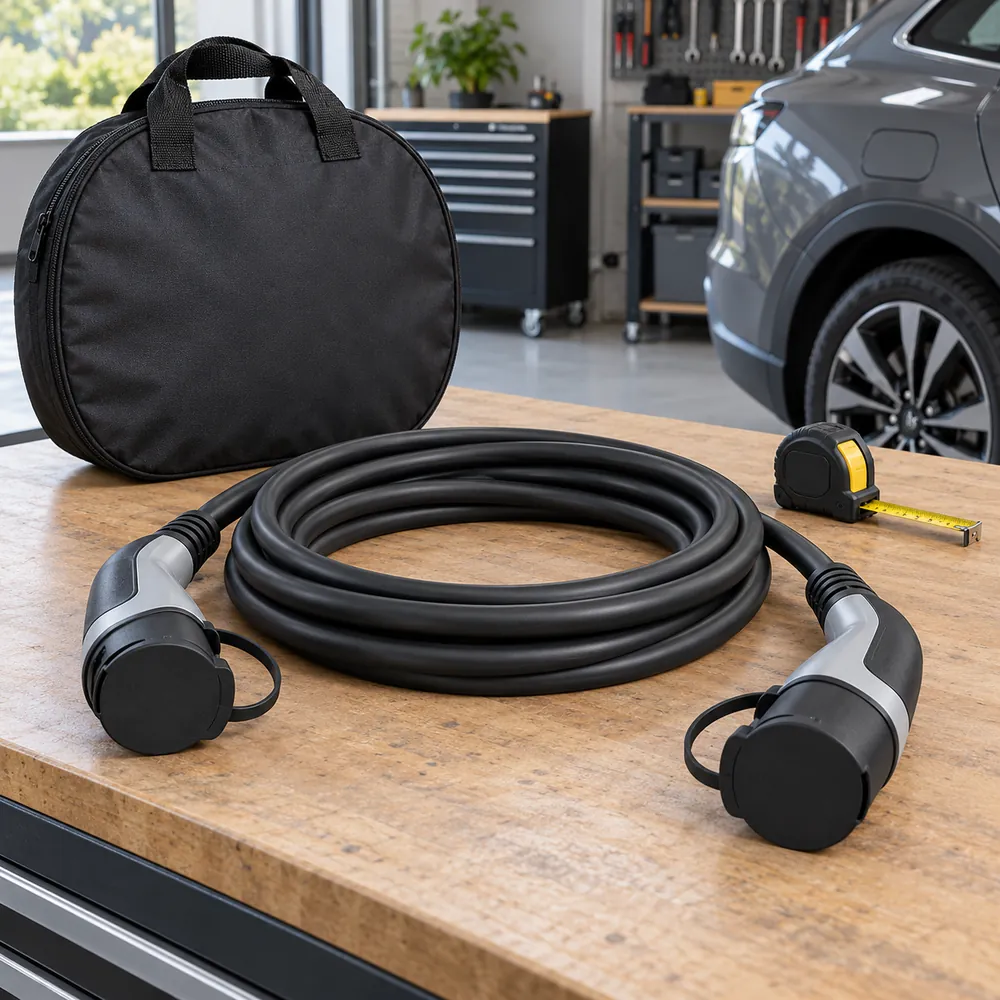

Stacijai ar Type 2 kontaktligzdu vajadzīgs piemērots savienojošais kabelis, parasti Mode 3 Type 2–Type 2. Stacijai ar jau piestiprinātu kabeli atsevišķs vads parasti nav nepieciešams. Pirms pirkuma salīdziniet savienojumus abos galos, fāžu skaitu, nominālo strāvu un attālumu līdz auto ligzdai. Garumam jāļauj novietot automobili bez kabeļa nostiepšanas, bet pārmērīgi garš vads aizņem vairāk vietas un ir neērtāks glabāšanai.

Salīdzināšanai noder Type 2 uzlādes kabeļu kategorija un elektroauto uzlādes stacijas. Zemāk ir divi atšķirīgi AC risinājumi, nevis divas vienlīdz piemērotas izvēles jebkuram pieslēgumam.

CTEK NJORD GO ir Type 2 iekārta ar jaudu līdz 11 kW, 5 m auto kabeli un CEE 16 A/400 V piecu kontaktu barošanas spraudni. Victron EV Charging Station NS piedāvā līdz 22 kW trīsfāžu vai 7,3 kW vienfāzes darbību. Pirmajam vajadzīga piemērota, pārbaudīta CEE ligzda; otrajam jāplāno profesionāla uzstādīšana un atbilstošs pieslēgums. Abiem faktisko jaudu ierobežo arī auto. Precīzo komplektāciju un piegādi pārbaudiet produkta lapā.

Ražotāju informācija par CTEK NJORD GO un Victron EV Charging Station NS ir svarīgāka par vienkāršu lielākā kilovatu skaitļa salīdzinājumu. Uzlādes laikam sākotnēji var izmantot vajadzīgo enerģiju dalītu ar reālo jaudu: 30 kWh pie 11 kW teorētiski ir ap 2,7 stundām. Zudumi un jaudas izmaiņas faktisko laiku pagarina; tas nav pilnas baterijas uzlādes solījums.

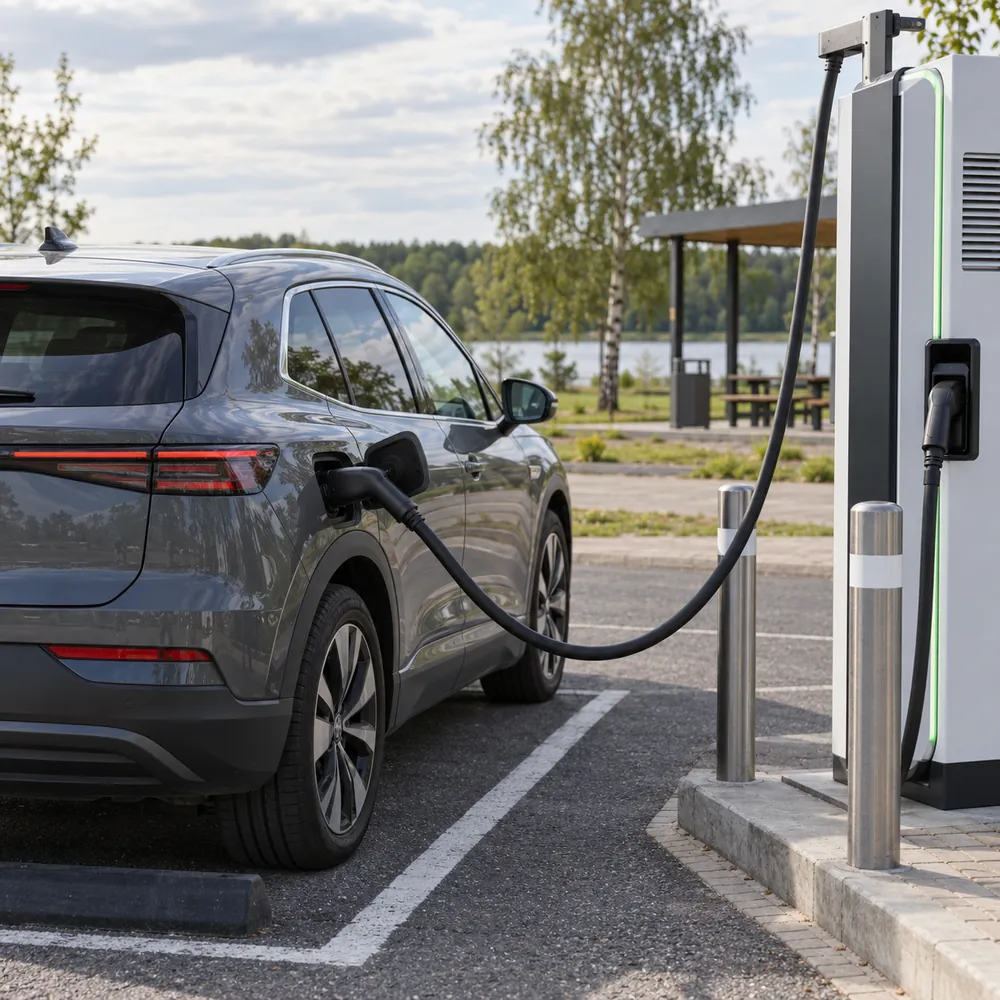

CCS savienojums: līdzstrāvas uzlāde ceļā

CCS Combo 2 uzbūve un saziņa

CCS nozīmē Combined Charging System. Eiropā izmantotajai Combo 2 automašīnas ligzdai augšējā daļa ir saderīga ar Type 2 AC savienojumu, bet zem tās atrodas divi lieli DC kontakti. AC uzlādei pieslēdz Type 2 kabeli; līdzstrāvas uzlādei izmanto lielāko Combo 2 spraudni. Tātad viena kombinētā auto ligzda var apkalpot abus veidus, bet publiskais CCS DC kabelis nav parasts Type 2 AC kabelis.

CCS Combo 1 izmanto citādu augšdaļu un nav fiziski tas pats, kas Eiropas Combo 2. CCS sistēmā saziņai izmanto DIN SPEC 70121 un ISO 15118 saimes risinājumus; konkrētais atbalsts ir atkarīgs no īstenojuma. CharIN CCS skaidrojums apraksta savienojumus un komunikāciju. Nevajadzētu visam CCS piešķirt vienu universālu 350 kW, 500 A vai cita parametra robežu.

Ko praksē nozīmē ātrā uzlāde un Plug & Charge?

Stacijas norādītā jauda ir tās iespēja noteiktos apstākļos. Auto uzlādes maksimums, akumulatora spriegums, temperatūra, uzlādes līmenis un stacijas dalītā jauda var samazināt pieejamo rezultātu. Īslaicīgi sasniegts maksimums nav vidējā jauda visā sesijā. Tāpēc salīdziniet laiku noteiktam intervālam, piemēram, 10–80 %, nevis tikai lielāko reklāmas skaitli.

Plug & Charge ļauj saderīgā sistēmā automātiski identificēt automobili un autorizēt uzlādi. Tomēr CCS spraudnis vien šo funkciju negarantē: vajadzīgs auto, stacijas, pakalpojuma un līguma atbalsts. Ja tas nav pieejams, uzlādi var sākt ar operatora paredzēto maksāšanas vai identifikācijas veidu. Pirmajā reizē vēlams šo procesu noskaidrot pirms baterija gandrīz tukša.

CHAdeMO: atsevišķs līdzstrāvas standarts

Tehniskās īpatnības un versiju atšķirības

CHAdeMO spraudnis atšķiras no Type 2 un CCS. Tas paredzēts DC uzlādei un saziņā izmanto CAN risinājumu; automobilim ar CHAdeMO AC uzlādes pieslēgums ir jāvērtē atsevišķi. Uzlādes jaudu nevar noteikt tikai pēc nosaukuma. Jāpārbauda automašīnas dokumentācija un konkrētās stacijas parametri, nevis jāpieņem, ka visi CHAdeMO auto izmanto vienādu jaudu.

CHAdeMO 3.0 un ChaoJi attīstības projektā aprakstīta jauna savienotāja konstrukcija. To nedrīkst sajaukt ar agrākā CHAdeMO spraudņa vienkāršu jaudas palielinājumu. CHAdeMO asociācijas paziņojums skaidri nošķir jauno spraudni. Standarta attīstība nepārvērš jau iegādātu automobili par jaunākajai infrastruktūrai pilnībā saderīgu modeli.

V2G iespējas un praktiskā lietošana

CHAdeMO ir izmantots divvirzienu enerģijas apmaiņas risinājumos. V2G nozīmē enerģijas nodošanu elektrotīklam, savukārt mājas apgāde vai ārējas ierīces barošana ir jāvērtē pēc konkrētās sistēmas iespējām. Šīs funkcijas nav automātiski pieejamas katram auto vai parastai uzlādes stacijai. Vajadzīgs saderīgs automobilis, divvirzienu iekārta, vadība un atbilstošs pieslēgums. Plašāk to apraksta CHAdeMO divvirzienu uzlādes informācija.

Lietota CHAdeMO automobiļa vērtēšanā svarīgs ir jūsu ikdienas maršruts. Ja mājās iespējama AC uzlāde, tas var būt praktisks risinājums, taču regulāriem tālbraucieniem iepriekš jāpārbauda pieejamie DC punkti un rezerves pieturas. Ar kopējo staciju skaitu kartē nepietiek: vajadzīgs tieši piemērotais savienotājs.

Elektroauto lādēšanas infrastruktūra Latvijā

Pašreizējās iespējas pārbaudiet operatora kartē

Latvijā pieejamas AC un DC vietas ar atšķirīgiem savienojumiem. e-mobi informācija un Elektrum Drive karte palīdz pārbaudīt konkrētas vietas. Kartē meklējiet ne tikai jaudu, bet arī spraudni, kabeļa esamību, darba laiku, piekļuvi un apmaksas noteikumus. Stacijas esamība nenozīmē, ka vajadzīgais punkts vienmēr ir brīvs vai darbojas.

Eiropas virziens un nākotnes izvēle

ES alternatīvo degvielu infrastruktūras regula nosaka savietojamības prasības, kurās AC uzlādei paredzēts Type 2 un DC uzlādei Combo 2. Tā ir būtiska Eiropas infrastruktūras izvēles bāze, bet negarantē vienādu pakalpojumu katrā adresē. Jauna vai lietota auto izvēlē CCS2 ir jāvērtē kopā ar faktiskajiem maršrutiem, cenu un automobiļa pārējām īpašībām.

Kā izvēlēties piemēroto lādēšanas risinājumu?

Vispirms novērtējiet braukšanas paradumus

Standartu automašīnai parasti neizvēlas atsevišķi pēc iegādes. Jāatrod risinājums, kas atbilst tās iespējām un jūsu dzīves ritmam. Ja auto mājās stāv visu nakti, galvenais ir atgūt dienā iztērēto enerģiju šajā laikā. Ja vajadzīgas vairākas īsas uzlādes darba dienā, lielāka reālā jauda kļūst nozīmīgāka.

• Cik kilometru parasti nobraucat dienā, un kāds ir auto patēriņš arī ziemā?
• Cik ilgi automobilis stāv mājās vai darbā, un vai tur iespējama uzlāde?
• Vai regulāros tālbraucienos pieejami tieši jūsu auto piemēroti DC punkti?
• Vai svarīgākā ir īsa pietura, zemāka cena vai uzlāde galamērķī?

Pārbaudiet konkrēto modeli, gadu un tirgu

Ražotāja izcelsmes valsts nav droša izvēles metode. Vienas markas dažādi modeļi un tirgus versijas var izmantot atšķirīgus savienojumus. To apliecina arī reģionālās rokasgrāmatas, piemēram, Tesla Model 3 Eiropas uzlādes instrukcija. Pārbaudiet fizisko ligzdu, dokumentāciju, AC fāzes un jaudu, DC iespējas, akumulatora lietderīgo ietilpību un komplektā saņemtos kabeļus.

Adapteris ne vienmēr atrisina neatbilstību. Parasts pasīvs pārejas vads nepārveido AC par DC un nepievieno trūkstošu komunikācijas protokolu. Dažādu DC sistēmu savienošanai nepieciešami īpaši risinājumi ar skaidri norādītu atbalstu. Neplānojiet maršrutu uz nepārbaudīta adaptera pamata un neizmantojiet paštaisītas pārejas lielas strāvas ķēdēs.

Mājas stacijas uzstādīšana un elektriskās prasības

Pieslēguma jauda, aizsardzība un slodze

Ne katrai mājai vajadzīgs 22 kW lādētājs vai pieslēguma palielināšana. Elektriķim jānovērtē pieejamā jauda, vienlaicīgais mājas patēriņš, fāzes, sadalne, kabeļa trase un zemējums. Dinamiska slodzes vadība var samazināt uzlādes strāvu, kad darbojas citas lielas slodzes. Tā palīdz izmantot esošo pieslēgumu, taču nepadara bojātu vai nepietiekamu instalāciju drošu.

Jāparedz piemērota ķēdes aizsardzība un noplūdes strāvas risinājums, ievērojot konkrētās iekārtas instrukciju un piemērojamās prasības. DC noplūdes noteikšana un ārēja RCD izvēle dažādām stacijām atšķiras. Piemēram, Victron uzstādīšanas instrukcija paredz ārēju RCD. Tāpēc vienu aizsardzības shēmu nevar pārnest uz visām iekārtām.

Uzstādīšanas process un nākotnes vajadzības

Darbus uzticiet kvalificētam elektriķim: no pieslēguma novērtēšanas līdz aizsardzības pārbaudēm un uzlādes izmēģinājumam. Arī pārnēsājamai iekārtai nepieciešama piemērota elektroapgāde. CEE spraudnis nav atļauja izmantot jebkuru vizuāli līdzīgu ligzdu. Parastai mājsaimniecības kontaktligzdai ilgstošu slodzi drīkst plānot tikai pēc instalācijas novērtēšanas un atbilstošās iekārtas instrukcijas.

Otram elektroauto laikus var paredzēt kabeli, vietu sadalnē vai kopīgu slodzes vadību, nevis uzreiz pasūtīt maksimālo jaudu. Izvietojiet staciju tā, lai kabelis netiktu saspiests ar durvīm, nešķērsotu pārvietošanās ceļu un būtu aizsargāts pret triecieniem. Papildu jautājumi apskatīti mājas uzlādes stacijas ierīkošanas ceļvedī.

Drošības standarti, aizsardzība un apkope

Ko nozīmē standarts, CE un IP klase?

IEC 61851 saime attiecas uz uzlādes sistēmām, bet IEC 62196 — savienojumiem. Iekārtas dokumentācijā jāmeklē piemērojamie standarti un ražotāja paredzētie lietošanas nosacījumi. CE marķējums nav individuāla garantija, ka izvēlētais produkts der konkrētajam automobilim vai ka jebkura instalācija būs pareiza. Arī IP aizsardzība ir konkrēta izstrādājuma īpašība, nevis visiem lādētājiem vienāds IP55 minimums.

Ievērojiet ražotāja norādījumus par pieļaujamo temperatūru, mitrumu, vāciņu un savienotāju stāvokli. Lietojot āra staciju, nepakļaujiet savienotāju ūdens strūklai un neizmantojiet netīrus vai bojātus kontaktus. Bloķētu spraudni neizraujiet ar spēku: pabeidziet sesiju un izmantojiet paredzēto atbrīvošanas kārtību.

Regulārās pārbaudes

Pirms lietošanas apskatiet kabeli, rokturi un ligzdu. Plaisas, apdeguma pēdas, neparasta smaka, atkārtota aizsardzības nostrāde vai izteikta sakaršana ir iemesls pārtraukt uzlādi un meklēt pārbaudi. Kontaktu tīrīšanu veiciet tikai atbilstoši instrukcijai, iekārtai esot droši atvienotai; nelietojiet metāla priekšmetus vai nejauši izvēlētus aerosolus.

Profesionālo pārbaužu biežumu nosaka instrukcija, ekspluatācijas intensitāte un instalācijas apstākļi. Viena obligāta gada intervāla nav jāpieņem visām ierīcēm. Ja problēma saistīta ar automobiļa uzlādes sistēmu, skatiet arī elektroauto elektrisko sistēmu apkopes skaidrojumu; augstsprieguma remonts nav mājas kabeļa apkopes uzdevums.

Ekonomiskie aspekti un uzlādes izmaksas

Mājas uzlādes izmaksu aprēķins

Stacijas iegādes cena ir tikai viena izmaksu daļa. Piedāvājumā jāiekļauj kabeļa trase, sadalnes darbi, aizsardzība, iespējamie pieslēguma uzlabojumi un pārbaudes. Divām ēkām ar vienādu staciju gala summa var būt atšķirīga. Salīdziniet aktuālus, detalizētus piedāvājumus, nevis vienu visai Latvijai pieņemtu cenas diapazonu.

Sesijas enerģijas izmaksas aprēķina pēc no tīkla saņemtajām kWh un faktiskā tarifa. Ilustrācijai: 30 kWh reiz hipotētiski 0,20 EUR/kWh ir 6 EUR; tas nav aktuālā tarifa piedāvājums. Pieskaitiet piemērojamās maksas un ņemiet vērā uzlādes zudumus. Dienā nobrauktais attālums un patēriņš palīdz noteikt vajadzīgo enerģiju, bet izmaksu salīdzinājumā jāizmanto vienādas vienības.

Publiskās uzlādes ekonomika

Pārbaudiet maksu par kWh, minūti, sesiju un iespējamu dīkstāvi pēc uzlādes. Ja tarifs ir par laiku, zema faktiskā jauda var būt īpaši nozīmīga. Mājas un publiskā uzlāde nav jāsalīdzina pēc pieņēmuma, ka viena vienmēr ir lētāka: izvērtējiet savu tarifu, abonementu un stāvvietas noteikumus.

Lielāki kilometru izdevumu aprēķini apskatīti uzlādes un degvielas izmaksu salīdzinājumā. Mājas stacijas atmaksāšanās jāaprēķina individuāli. To ietekmē izmantoto uzlādes sesiju skaits, cenu starpība, uzstādīšanas ieguldījums un arī ērtību vērtība; universāls divu vai trīs gadu solījums nebūtu pamatots.

Nākotnes tehnoloģijas un attīstības tendences

Lielas jaudas uzlāde

Jaudīgāka infrastruktūra var saīsināt pieturas saderīgiem automobiļiem, taču uzlādes laiku nenosaka savienojuma nosaukums. Lielu nozīmi saglabā akumulatora temperatūra un auto uzlādes līkne. Ja automobilis paredz priekšsildīšanu pirms DC uzlādes, izmantojiet to saskaņā ar rokasgrāmatu. Auksts akumulators vai augsts uzlādes līmenis var ierobežot jaudu arī pie ļoti jaudīgas stacijas.

Bezvadu uzlāde

Bezvadu enerģijas pārnesei ir sava standartu saime, tostarp IEC 61980-1. Tā nav vienkārši Type 2 kabeļa aizstāšana ar paklāju: nepieciešama automobiļa uztveršanas sistēma un saderīga zemes iekārta. Konkrētu risinājumu pieejamība un apstiprinājums jāvērtē atsevišķi. Pērkot auto, nepaļaujieties uz solījumu, ka jebkuram modelim bezvadu uzlādi vēlāk būs viegli pievienot.

V2G, mājas apgāde un enerģijas vadība

Divvirzienu uzlāde attīstās vairākās sistēmās, tomēr savienotājs viens pats neapstiprina šo funkciju. Pirms ieguldījuma noskaidrojiet auto un iekārtas atbalstu, pieslēguma prasības, vadības sistēmu, līguma noteikumus un ietekmi uz garantiju. Enerģijas atdošana elektrotīklam, mājas rezerves barošana un atsevišķas ierīces barošana nav savstarpēji aizstājami solījumi. Arī iespējamie ienākumi nav garantēti.

Praktiskās rekomendācijas dažādiem lietotājiem

Pilsētas autovadītājiem

Sāciet ar ikdienas enerģijas vajadzību un stāvēšanas laiku. Mērenam nobraukumam var pietikt ar mazāku AC jaudu, ja uzlādei ir vairākas stundas. Izvēlieties kabeli, ko ir ērti lietot, un pārbaudiet rezerves publisko vietu. Dzīvojot daudzdzīvokļu mājā, svarīgi ir arī stāvvietas lietošanas un pieslēguma ierīkošanas nosacījumi, nevis tikai automašīnas spraudnis.

Biežiem ceļotājiem

Vērtējiet reālo patēriņu, uzlādes līkni un piemērotu staciju izvietojumu, nevis obligātu vienu baterijas izmēru vai 150 kW minimumu. Plānojiet rezerves pieturu un sagatavojiet maksāšanas iespējas. Galamērķa AC uzlāde dažkārt ļauj nākamajā dienā izbraukt bez papildu DC pieturas. Praktisku sagatavošanos papildina garā elektroauto ceļojuma plānošanas ceļvedis.

Uzņēmumiem un flotes īpašniekiem

Aprēķiniet katra auto atgriešanās laiku, nākamā brauciena enerģiju un kopējo vienlaicīgo slodzi. Nakts stāvēšanai vairākas vadāmas AC vietas var būt lietderīgākas nekā viens maksimāli jaudīgs DC punkts; intensīvai apritei izvēle var būt pretēja. Apsveriet slodzes sadali, lietotāju uzskaiti, piekļuves kontroli, apkopes organizāciju un iespēju paplašināt sistēmu. Infrastruktūrai jāatbalsta darba process, nevis otrādi.

Secinājumi par elektroauto lādēšanas standartiem

Type 2, CCS un CHAdeMO palīdz saprast, kā pievienot automobili, bet nav atbilde uz visiem jaudas un izmaksu jautājumiem. Eiropas Type 2 AC uzlādei būtiskas ir fāzes un iebūvētais lādētājs; CCS Combo 2 DC uzlādei — automobiļa uzlādes līkne un stacijas iespējas. CHAdeMO lietotājam īpaši rūpīgi jāpārbauda piemērotie punkti maršrutā.

Pirms iegādes pierakstiet auto AC un DC parametrus, nepieciešamo kabeļa garumu, mājas pieslēguma iespējas un biežākās pieturas. Tad salīdziniet konkrētus produktus un uzstādīšanas piedāvājumus. Šāda secība palīdz iegūt noderīgu, drošu uzlādes risinājumu bez pārmaksas par jaudu vai funkcijām, kuras automobilis vai pieslēgums neizmantos.
