Kas ir auto releji?

Kas ir auto releji un kā saprast to uzstādījumu?

Auto relejs ļauj ar vadības ķēdi ieslēgt vai pārslēgt citu elektrisko ķēdi. Parastā elektromehāniskā relejā spole pārvieto mehāniskus kontaktus, savukārt slodzes enerģiju nodrošina tās barošanas avots. Relejs nav strāvas pastiprinātājs, drošinātājs vai garantija, ka elektroinstalācija nekad nepārkarsīs.

Šis raksts skaidro pamatdarbību un droša uzstādījuma pārbaudes loģiku. Plašāku konstrukciju salīdzinājumu meklējiet releju veidu pārskatā. Precīzu slēgumu nosaka konkrētā releja un automobiļa dokumentācija, nevis tikai korpusa forma.

Kāpēc releju izmanto?

Atbilstošā sistēmā relejs ļauj vadības slēdzim vai elektroniskam modulim kontrolēt slodzi pa atsevišķu ceļu. Tas var palīdzēt nošķirt vadības un slodzes ķēdes. Tomēr vadības izejai jāspēj nodrošināt konkrētās spoles darbību, un kontaktiem jābūt paredzētiem slodzei. Sensoru nedrīkst patvaļīgi pārvērst par releja barošanas avotu.

Automobilī releji sastopami dažādos mezglos, bet ne katra funkcija tiek vadīta ar izņemamu releju. Modernā gaismu vai ventilatora sistēmā var būt elektronisks jaudas modulis. Ja bojājuma aprakstā minēts “relejs”, vispirms jāidentificē, par kuru detaļu patiesībā ir runa.

Divi pārslēdzoša releja piemēri

12 V piecu spaiļu releju kategorijā salīdziniet 87a variantu ar rezistoru un variantu ar diodi. Abiem nepietiek pārbaudīt tikai piecas spailes vai strāvas apzīmējumu. Jāsakrīt kontaktu shēmai, izvietojumam, vadības prasībām un paredzētajai slodzei.

Diode spoles ķēdē var padarīt polaritāti būtisku; nepareizs pieslēgums nav nekaitīgs. Rezistors un diode nav automātiski savstarpēji vienādi slāpēšanas risinājumi. Kartītes palīdz salīdzināt izpildījumu, bet neapstiprina, ka viens relejs bez papildu pārbaudes aizvietos otru konkrētā automobilī.

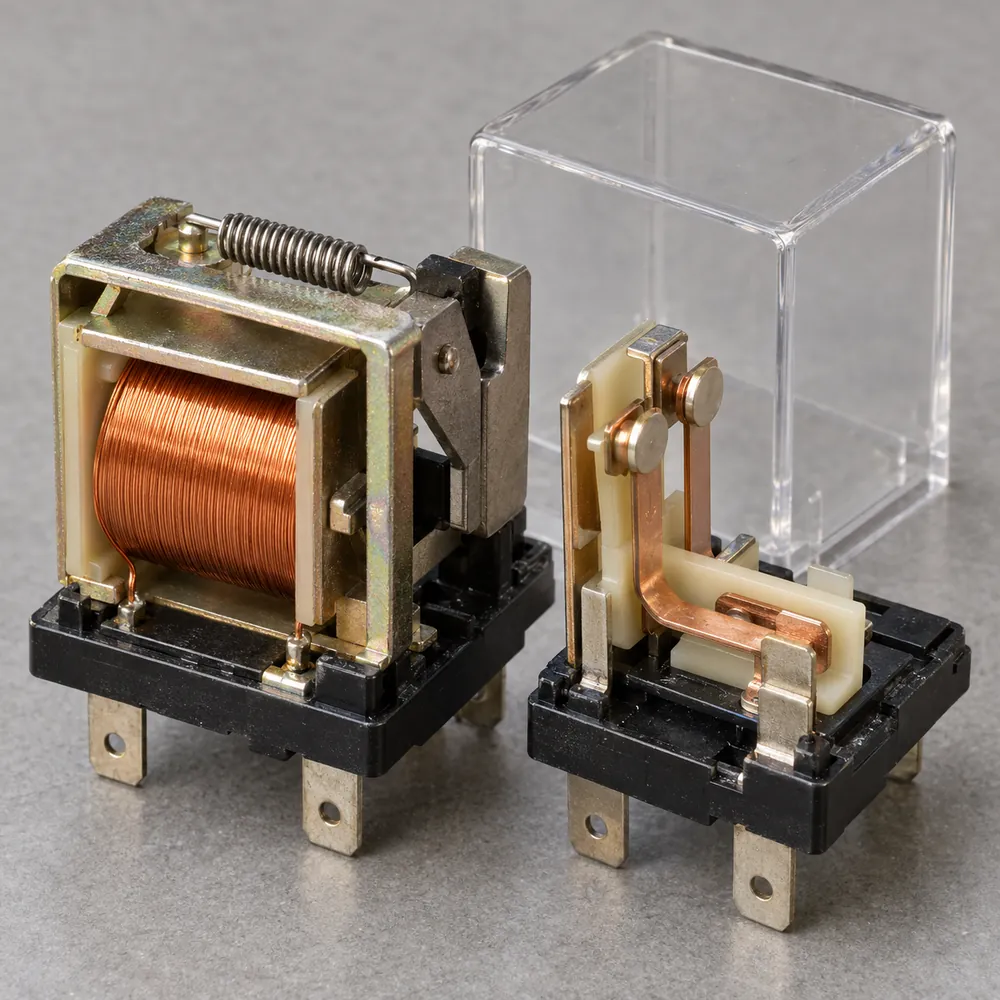

Kā darbojas spole un kontakti?

Parastam monostabilam relejam spoles barošana uztur kontaktus darba stāvoklī; noņemot vadību, tie atgriežas miera stāvoklī. Tas nav tas pats, kas impulsa vai fiksējošs relejs. Spoles spriegums un tās strāvas patēriņš atšķiras no slodzes kontakta nomināla. Uzraksts “30 A” nepasaka spoles vadības strāvu.

Normāli atvērts kontakts jeb NO ir atvērts releja miera stāvoklī, bet NC kontakts — aizvērts. Pārslēdzošs relejs maina kopējā kontakta savienojumu starp tiem. Piecu spaiļu relejs var būt arī cita izpildījuma, piemēram, ar diviem vienlaikus savienotiem izvadiem. Tādēļ nevar katru piekto spaili uzskatīt par 87a.

Tabula ir apzīmējumu skaidrojums, nevis universāla uzstādīšanas shēma. Arī fiziskais izvietojums var atšķirties. HELLA releju skaidrojums palīdz saprast spoles slāpēšanu un apzīmējumus, bet galīgajam pieslēgumam izmanto konkrēto dokumentu.

Pareiza releja izvēle

Vispirms noskaidrojiet vajadzīgo funkciju: ieslēgšana, pārslēgšana vai noteikts laika režīms. Tad salīdziniet spoles spriegumu, kontaktu shēmu, ligzdu un slodzes parametrus. 12 V un 24 V vadības izpildījumi nav brīvi aizvietojami. Vienāda korpusa krāsa un izmērs arī nav saderības pierādījums.

Kontaktus izvēlas pēc darba sprieguma, strāvas un slodzes veida. Motors, spuldze vai elektroniska ierīce ieslēgšanās brīdī var radīt atšķirīgu slodzi. Nominālam var būt temperatūras un pārslēgšanas nosacījumi. Lielāks uzrakstīts ampēru skaits nav pamats atstāt nepiemērotu vadu vai ligzdu.

Pārbaudiet aizsardzību pret vidi un konkrēto montāžas vietu. Putekļu vāks nav vienmēr hermētisks korpuss. Relejs, kas paredzēts aizsargātam blokam, nav automātiski piemērots brīvai uzstādīšanai pie riteņa. Izvēli nosaka paredzētais izpildījums, nevis vispārīgs apgalvojums, ka visi auto releji ir ūdensizturīgi.

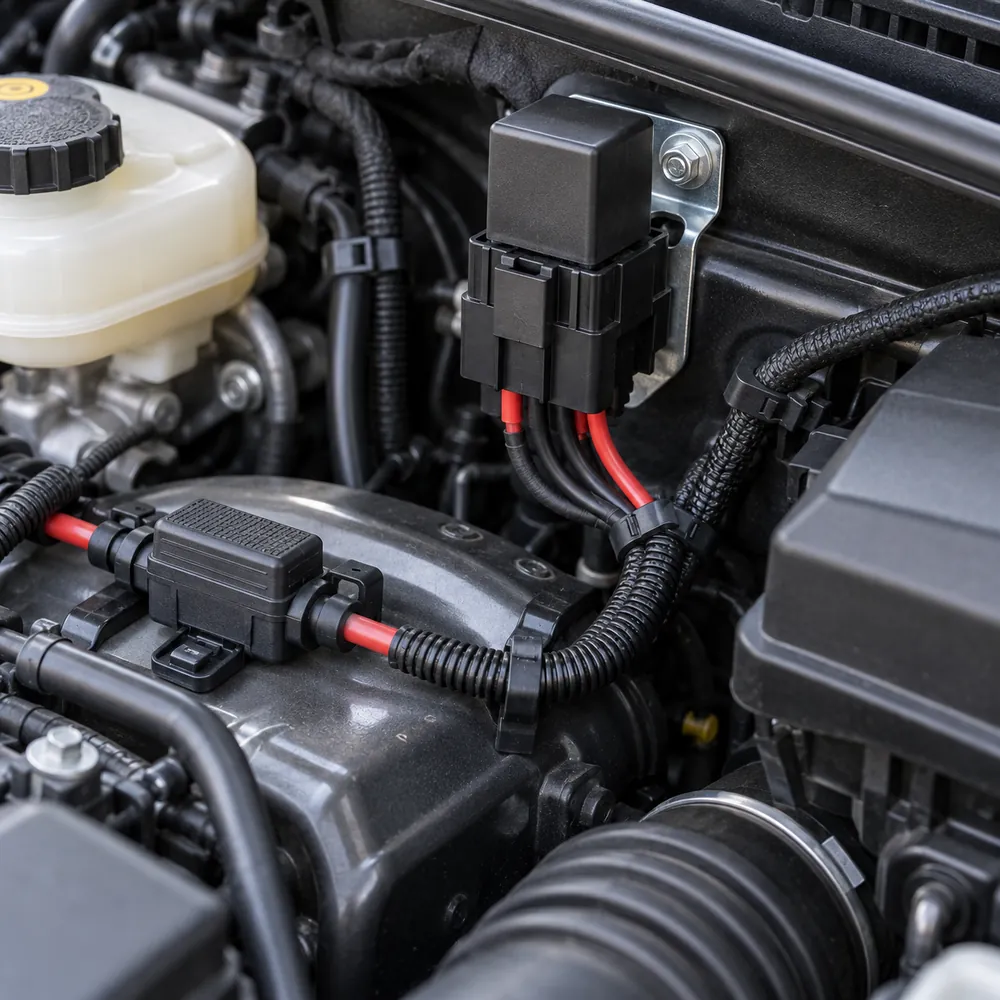

Uzstādījuma sagatavošana un pārbaude

1. Identificējiet ķēdi un releju pēc shēmas, detaļas numura un funkcijas. Noskaidrojiet, vai tiek atjaunots oriģinālais mezgls vai projektēta jauna ķēde.
2. Sagatavojiet paredzētu ligzdu, vadus, kontaktus, aizsardzību un stiprinājumu. Jaunas instalācijas slodze un vadības signāls jāizvērtē pirms pieslēgšanas.
3. Nodrošiniet sistēmas drošu atvienošanu pēc automobiļa instrukcijas. Akumulatora noņemšanai var būt īpaša procedūra; izslēgta aizdedze vēl nenozīmē, ka visi barošanas kontakti ir bez sprieguma.
4. Veidojiet savienojumus ar atbilstošu termināli un instrumentu, pasargājot vadus no berzes, karstuma un nospriegošanas. Neizmantojiet nejaušu spaiļu savīšanu kā pastāvīgu savienojumu.
5. Pārbaudiet pareizo slēgumu, polaritāti un aizsardzību pirms barošanas atjaunošanas. Gala pārbaudē vērtējiet gan ieslēgšanu, gan paredzēto izslēgšanos un darbību slodzē.

Ja nav zināma ķēdes uzbūve vai vadības moduļa pieļaujamā slodze, darbu uzticiet speciālistam. Nejauša pieslēgšana esošam signāla vadam var radīt vadības kļūdas vai bojājumu. Releja esamība shēmā neaizstāj drošinātāju un pareizu vadu izvēli.

Biežākās problēmas

Īssavienojums vai atkārtoti pārdegošs drošinātājs. Pārtrauciet bojātās ķēdes lietošanu un pārbaudiet vadu izolāciju, ligzdu un slēgumu pēc automobiļa shēmas. Nepārvienojiet kontaktus un nepalieliniet drošinātāja nominālu; vispirms jānovērš cēlonis.

Relejs neieslēdzas. Pārbauda vadības nosacījumus, spoles barošanu un savienojumus pēc procedūras. “Neklikšķ” nav pietiekama diagnoze, bet klikšķis nepierāda, ka slodzes kontakti darbojas pareizi. Mērījumu veic piemērotā režīmā, nevis ar patvaļīgu spaiļu savienošanu.

Relejs vai ligzda silst. Jāvērtē slodze, kontaktu pretestība, spoles režīms un apkārtējā temperatūra. Ja redzama deformācija vai kušana, pārtrauciet ķēdes lietošanu un noskaidrojiet cēloni. Tikai ielikt “jaudīgāku” releju bojātā ligzdā nav pareizs remonts.

Kontakti paliek savienoti. Iespējama kontaktu bojāšanās vai cita vadības problēma. Atkārtota ieslēgšana neatrisina cēloni. TE Connectivity tehniskās piezīmes nošķir slodžu, spoles slāpēšanas un atteiču izvērtēšanu. Konkrētajam mezglam jāizmanto tā prasības.

Kā sagatavot informāciju servisam?

Pierakstiet, vai atteice ir pastāvīga vai rodas tikai pēc uzsilšanas, mitrumā vai noteiktā darbības režīmā. Norādiet, vai relejs jau mainīts un ar kādu artikulu. Ja ligzda vai vads ticis pārveidots, pasakiet to arī tad, ja savienojums ārēji izskatās kārtīgs. Šādi dati palīdz meklēt cēloni un izvairīties no vienas detaļas atkārtotas nomaiņas.

Uzturēšana un secinājumi

Relejus nevajag profilaktiski mainīt pēc viena universāla intervāla. Apkopes laikā pievērsiet uzmanību bojājumiem, mitrumam un atkārtotiem simptomiem. Korpusu un ligzdu uztur paredzētajā stāvoklī; neizsmidziniet līdzekļus, kuri nav atļauti šiem materiāliem un kontaktiem.

Releja pamatuzdevums ir pārslēgšana, bet uzticams rezultāts rodas no saskaņotas ķēdes. Izvēlieties pareizu shēmu, parametrus un montāžu. Izpratne par pamatdarbību palīdz sarunā ar servisu un detaļas atlasē, nevis dod atļauju improvizēt jebkuras automobiļa sistēmas pieslēgumus.
