Kā izvēlēties aizdedzes komutatoru: saderība, bojājumu pazīmes un montāža

Pareizo aizdedzes komutatoru izvēlas pēc konkrētās aizdedzes sistēmas, dzinēja koda un detaļas atsauces, nevis tikai auto markas vai spraudņa izskata. Vispirms jānoskaidro, vai automobilim vispār ir atsevišķs komutators: dažās sistēmās jaudas pakāpe atrodas spolē vai dzinēja vadības blokā. Vienāds kontaktu skaits vēl nepierāda elektrisku saderību.

Šī rokasgrāmata palīdzēs saprast komutatora uzdevumu, salīdzināt oriģinālo un pēctirgus piedāvājumu, pamanīt aizdomīgas pazīmes un sagatavoties pamatotam remontam. Aplūkosim arī klasiskos, sporta un komerciālos spēkratus. Mērķis ir nopirkt vajadzīgo detaļu un novērst kļūmes cēloni, nevis mainīt vairākus elektroniskus mezglus pēc kārtas, cerot trāpīt īstajam.

Kas ir aizdedzes komutators un kāda ir tā nozīme?

Elektronisks aizdedzes komutators jeb aizdedzes jaudas modulis pārslēdz spoles primārās ķēdes strāvu. Spolē uzkrātā enerģija, pārtraucot šo strāvu, rada aizdedzei vajadzīgo impulsu. Spole un komutators tāpēc sadarbojas, bet nav viena un tā pati detaļa. Sistēmas vadības signāls atkarībā no konstrukcijas nāk no devēja, aizdedzes vadības vai ECU.

Komutators ne vienmēr pats aprēķina aizdedzes momentu. Daudzās sistēmās to nosaka dzinēja vadība, bet komutators izpilda jaudas pārslēgšanu. Bosch ārējā jaudas moduļa piemērs parāda, ka jāņem vērā gan spoles atbilstība, gan vadības signāla prasības. Šis motorsporta piemērs nav universāla nomaiņas detaļa ikdienas auto.

Aizdedzes kļūme var ietekmēt iedarbināšanu, jaudu, degvielas patēriņu un emisijas. Taču jauns komutators nepalielina jaudu pats par sevi: tam jāatjauno sistēmai paredzētā darbība. Ja cēlonis ir spole, svece, barošana vai devējs, citas detaļas nomaiņa rezultātu var nedot.

Divi atsevišķi Bosch moduļi salīdzināšanai

Aizdedzes moduļu kategorijā pieejami, piemēram, Bosch 0227100123 un 0227100139. Tie ir dažādi detaļu numuri, nevis savstarpēji aizvietojami “Bosch komutatori”. Pirmajam katalogā norādīts septiņu kontaktu pieslēgums; arī pēc šīs pazīmes izvēli vienu pašu neizdara.

Izmanto kartes kā sākumu detaļas salīdzināšanai ar sava auto atsauci. Pārbaudi pilnu numuru, pielietojumu, spraudni un montāžu. Ja numurs uz vecās detaļas nav salasāms, noskaidro to pēc VIN un dzinēja koda, pirms atvieno vai pārbūvē vadus.

Aizdedzes sistēmu veidi un to atšķirības

Mehāniskie pārtraucējkontakti vecākos auto

Klasiskā kontaktu aizdedzē spoles strāvu pārtrauc mehāniski kontakti. Ikdienas sarunā tos reizēm pieskaita komutatoriem, tomēr detaļu meklēšanā precīzāk nošķirt pārtraucējkontaktus no elektroniska moduļa. Kontaktiem nepieciešama konkrētās konstrukcijas apkope un regulēšana; to nomaiņa nav elektroniska komutatora pieslēgšana tajā pašā vietā.

Šādas sistēmas priekšrocība restaurācijā var būt oriģināla, saprotama uzbūve un pieejama regulēšana. Trūkums ir kontaktu nodilums un apkopes vajadzība. Tas nenozīmē, ka jebkurš klasisks automobilis darbojas slikti: pareizi noregulēta sistēma jāvērtē pēc tās paredzētajām prasībām.

Atsevišķs elektronisks modulis

Ārējs modulis izmanto elektronisku jaudas pakāpi un var būt uzstādīts pie sadalītāja, uz kronšteina vai citas paredzētas virsmas. Tam nepieciešams piemērots signāls, barošana un spole. Priekšrocība remontā ir iespēja dažās konstrukcijās nomainīt moduli atsevišķi, taču vispirms jāatdala tā kļūme no vadu vai devēju problēmas.

Elektroniskam modulim nav kontaktu regulēšanas apkopes, tomēr tas nav neaizskarams pret pārkaršanu, mitrumu un nepareizu slodzi. “Elektronisks” nenozīmē garantētu ilgāku mūžu jebkuros apstākļos. Noslēgtu moduli parastā remontā neizjauc; iespējamo labošanas metodi vērtē specializēts serviss.

Jaudas pakāpe spolē vai ECU

Dažās spolēs modulis ir iebūvēts, citās spoles primāro ķēdi vada ārēja vai ECU jaudas pakāpe. NGK konstrukciju skaidrojums nošķir spoles ar integrētu moduli un bez tā. Līdzīga forma nedod tiesības mainīt vienu tipu pret otru.

Integrētā uzbūve var samazināt ārējo mezglu skaitu, bet nomaiņas apjoms atkarīgs no konkrētās detaļas. Nav automātiski jāmaina ECU, tiklīdz rodas aizdedzes kļūdas kods. Vajadzīga diagnostika, kas parāda, kurā ķēdes posmā pazūd vajadzīgā darbība.

Kā noteikt, ka komutatoram nepieciešama nomaiņa?

Dzinēja darbības problēmas

Nevienmērīga tukšgaita, raustīšanās, jaudas zudums, grūta silta motora iedarbināšana vai pēkšņa noslāpšana var liecināt par aizdedzes problēmu. Šīs pazīmes nav komutatora diagnoze. Līdzīgas sūdzības var izraisīt degvielas padeve, devēji, kompresija vai savienojumi. Pieraksti, vai kļūme rodas aukstam vai siltam motoram, pēc lietus vai pie slodzes.

Ja motors stipri raustās, noslāpst braucot vai mirgo kļūmes indikators, turpināt izmēģinājumus satiksmē nav prātīgi. Droši apstājies un rīkojies pēc auto norādēm. Uz servisu nodod simptomu aprakstu, nevis tikai lūgumu “nomainīt komutatoru”, jo tas priekšlaikus sašaurina pārbaudi.

Brīdinājumi un kļūdu kodi

“Check engine” un aizdedzes ķēdes vai degšanas pārtraukumu kodi palīdz atrast pārbaudes virzienu. Tie var norādīt uz ķēdi vai cilindru, nevis garantēt konkrētas detaļas bojājumu. Saglabā kodus un pieejamos kļūmes apstākļus pirms dzēšanas. Ja pēc nomaiņas kods paliek, neatkārto to pašu pirkumu bez jaunas pārbaudes.

HELLA diagnostikas skaidrojums uzsver barošanas, vadības signāla un mehānisko cēloņu izvērtēšanu. Signāla mērīšanai var būt vajadzīgs atbilstoši pieslēgts osciloskops un shēma. Tas nav darbs ar universālu testa lampu pie jebkura ECU kontakta.

Vizuālas pazīmes

Plaisas, izkusis korpuss, apdeguma pēdas, oksidēti kontakti un bojāts spraudņa fiksators ir pamatoti pārbaudes iemesli. Apskati pieejamo mezglu tikai droši sagatavotam auto. Redzams mitrums nenozīmē, ka pietiek uzsmidzināt līdzekli un doties tālāk; jānoskaidro, kāpēc ūdens tur nonāk.

Ārēji glīts modulis var nedarboties, bet oksidēts savienojums var radīt simptomus pie laba moduļa. Atvienota mezgla vai spraudņa foto noder detaļas identificēšanai, tomēr neaizvieto elektrisko diagnostiku. Par saistīto mezglu lasi aizdedzes spoles pārbaudes ceļvedī.

Soli pa solim: kā izvēlēties pareizo komutatoru

1. Noskaidro auto un esošās sistēmas datus

Sagatavo marku, modeli, izgatavošanas periodu, dzinēja kodu un VIN. Pievieno vecās detaļas pilnu numuru un salasāmu foto. Tikai tilpums “1,8” vai reģistrācijas gads var nebūt pietiekams: vienam modelim bijušas dažādas dzinēja un aizdedzes versijas. Ražošanas pārejas datums var atšķirties no pirmās reģistrācijas.

Ja iepriekš veikta pārbūve, VIN var aprakstīt sākotnējo sistēmu, nevis pašlaik uzstādīto. Tad vajadzīgi arī faktiskās spoles, ECU un vadu sistēmas dati. Godīgi pasaki pārdevējam par pārbūvi; pretējā gadījumā pareiza kataloga detaļa sākotnējam auto var nederēt uzstādītajai konstrukcijai.

2. Oriģināla detaļa vai pēctirgus alternatīva?

Auto ražotāja oriģinālā detaļa un detaļas ražotāja zīmola piedāvājums nav vienmēr identiski tirgus apzīmējumi. Pēctirgus alternatīva var būt piemērots risinājums, ja tās katalogā apstiprināts konkrētais pielietojums. Arī oriģinālam iepakojumam vajadzīgs pareizais numurs; apzīmējums “OEM” pats par sevi negarantē, ka nopirkta vajadzīgā versija.

Salīdzini izsekojamu ražotāju, detaļas atsauces, komplektāciju, piegādes nosacījumus un garantiju. Nav pamata izvēlēties tikai pēc auto vecuma vai cenas kategorijas. Labs vecāka auto remonts arī prasa pareizi atbilstošu elektroniku, nevis nejaušu lētāko moduli ar līdzīgu spraudni.

3. Pārbaudi elektrisko un mehānisko saderību

Jāsakrīt ražotāja apstiprinātajam pielietojumam un aizdedzes sistēmas veidam. Pārbaudi detaļas numura pilno pierakstu, iespējamo aizstājošo atsauci, spraudņu izvietojumu, stiprinājumu un dzesēšanas virsmu. Kontaktu skaits un izmēri ir noderīga papildu pārbaude, bet ne pietiekams pamatojums.

Vadības signāls un spoles slodze ir nozīmīgi pat tad, ja modulis fiziski iederas. Nepareiza savienošana var bojāt moduli, spoli vai vadības pakāpi. Neradi saderību, pārgriežot spraudni pēc internetā atrastas sveša modeļa shēmas. Ja atsauces nesakrīt, precizē tās katalogā vai pie speciālista.

Audi/VW 1,8T piedāvājums: sākt ar konkrēto atsauci

Zemāk redzami moduļi, kuru nosaukumos norādīts Audi/VW 1,8T pielietojums: 4D0905351 un Bosch 0227100211. Tie ir salīdzināšanas varianti, nevis solījums visiem šīs markas 1,8T motoriem. Pārbaudi savu dzinēja kodu un detaļas atsauci; dažām versijām aizdedzes jaudas pakāpe ir organizēta citādi.

4. Izvērtē kvalitāti un uzticamību

Prasi skaidru detaļas izcelsmi, ražotāju un garantijas nosacījumus. Zīmola reputācija palīdz orientēties, bet neapstiprina saderību. Arī ISO norāde viena pati neparāda, ka konkrētais modulis ir piemērots tavai spolei un vadībai. Atsauksmes ir papildu informācija, nevis elektrisko parametru aizvietotājs.

Salīdzinājumā ieskaiti darbu un iespējamu atkārtotu diagnostiku. Lētākā detaļa ne vienmēr ir lētākais remonts, bet arī dārgākajai vajadzīgs tehnisks pamatojums. Nepārņem universālu viena vai divu gadu garantijas solījumu: nosacījumus noskaidro konkrētajam pirkumam.

5. Vai vajadzīgs sporta vai programmējams risinājums?

Standarta auto atjaunošanai izvēlies paredzēto nomaiņas detaļu. Programmējama aizdedzes vadība, ārējs jaudas modulis un “sporta spole” ir dažādas lietas. Jaudīgāks vai citam ECU paredzēts mezgls nav automātisks uzlabojums esošajai sistēmai.

Modificētam motoram jāvērtē spole, jaudas pakāpe, vadības signāls, uzlādes laiks un termiskās robežas kopā. Šādu projektu pamato sistēmas dokumentācija un kompetents regulētājs. Ikdienas auto pirkumā nelieto motorsporta apgalvojumus kā garantiju lielākai jaudai vai mazākam patēriņam.

Īpatnības dažādiem spēkratiem

Vieglās automašīnas un benzīna hibrīdi

Benzīna motoram var būt ārējs modulis, atsevišķas spoles vai integrēts bloks. Benzīna hibrīdam arī ir aizdedze, bet tā automātiskā iedarbināšanās un papildu drošības prasības jāņem vērā pirms darba. Parasts dīzelis izmanto kompresijas aizdedzi; kvēlsveču vadības bloks nav šeit aplūkotais dzirksteles komutators.

SUV un apvidus auto

Bezceļa lietojumā svarīga ir aizsardzība pret ūdeni, vibrāciju un vadu berzi, taču virsbūves tips nenosaka īpašu “jaudīgāku komutatoru”. Detaļu izvēlas pēc dzinēja un sistēmas. Ja pēc ūdens šķērsošanas rodas kļūme, jāmeklē arī mitruma iekļūšanas ceļš, nevis tikai jāpērk dārgāks modulis.

Sporta un augstas veiktspējas auto

Augsta slodze un apgriezieni palielina pareizas sistēmas izvēles nozīmi. Tomēr sportiska modeļa nosaukums nenozīmē, ka tam noteikti vajag atsevišķu programmējamu komutatoru. Rūpnīcas konstrukciju saglabā ar tai paredzētām detaļām; pārbūves prasības izlemj pēc konkrēta projekta, nevis zīmola tēla.

Komerciālie transportlīdzekļi

Benzīna vai gāzes dzinējam paredzētam komerctransportam uzticamība un izsekojams remonts ir svarīgi. Daudzi furgoni un kravas auto gan ir dīzeļi, kuriem dzirksteles komutators nav jāmeklē. Tāpat 24 V borta sistēma nav pamatojums pieslēgt tai nejaušu 12 V elektronikas detaļu.

Vecāki un klasiskie automobiļi

Restaurācijā noskaidro, vai saglabāta kontaktu aizdedze vai jau uzstādīts pārveidošanas komplekts. Elektroniska modernizācija var prasīt noteiktu spoli, balasta rezistoru, polaritāti un montāžu. Izvēlies dokumentētu komplektu savai sistēmai un saglabā tā datus turpmākam remontam. Ārēji līdzīga detaļa citam klasiskam auto nav pietiekama atsauce.

Biežāk uzdotie jautājumi par aizdedzes komutatoriem

Cik ilgi parasti kalpo komutators?

Vienas pamatotas nobraukuma vai gadu robežas visiem moduļiem nav. Daudzām elektroniskām detaļām nav plānveida nomaiņas intervāla, taču jāievēro konkrētā auto norādes. Temperatūra, montāža, barošanas traucējumi un mitrums ietekmē darbību. Vecumu izmanto kā pārbaudes kontekstu, nevis pierādījumu bojājumam.

Vai varu to nomainīt pats?

Detaļas salīdzināšana un simptomu pieraksts ir labs īpašnieka ieguldījums. Nomaiņu izvērtē pēc prasmēm, piekļuves un konkrētas instrukcijas. Redzams spraudnis nenozīmē, ka visas prasības ir vienkāršas. Ja vajadzīgi elektriskie testi, īpaša sagatavošana vai sistēmas pielāgošana, uztici darbu servisam.

Nepārbaudi dzirksteli, ar roku turot vadu vai spoli. Aizdedzes sistēmas impulsi ir bīstami arī tad, ja auto borta barošanu sauc par 12 V. Strādājošam motoram neatvieno aizdedzes vadus. Nepārbaudi moduli ar patvaļīgu baterijas pieslēgumu, kas var iznīcināt jaudas pakāpi.

Vai nomaiņa uzlabos veiktspēju?

Ja pierādīts komutatora bojājums, pareiza nomaiņa var atjaunot normālu darbību. Ja esošais modulis ir labs, tā nomaiņa ar tādu pašu parasti nedod jaudas pieaugumu. Ja remonts nedod rezultātu, atgriezies pie diagnozes, nevis secini, ka noteikti vajadzīgs “sporta” variants.

Vai dārgāks komutators vienmēr ir labāks?

Nē. Cena var atspoguļot ražotāju, piegādi vai retu pielietojumu, bet vispirms vajadzīga saderība. Salīdzini pareizas atsauces izsekojamus piedāvājumus un garantijas nosacījumus. Nav jāpiemaksā par funkciju, ko tava sistēma nevar izmantot; nepareiza dārga detaļa paliek nepareiza.

Vai jāmaina visi moduļi vienlaikus?

Nav universāla komplekta nomaiņas noteikuma. Dažām sistēmām ir viens ārējs modulis, citām vairākas integrētas jaudas pakāpes. Nomaiņas apjomu nosaka diagnoze un konstrukcija. Vispirms novērs kopēju barošanas, spoles vai dzesēšanas problēmu, lai jauna detaļa neatkārtotu iepriekšējās likteni.

Pareiza montāža un uzturēšana

Pirms darba vajadzīga pareizā instrukcija un droši sagatavots auto. Barošanas atvienošanu, ja tā noteikta, veic paredzētajā secībā; universāla akumulatora atvienošana neaizstāj hibrīda darba procedūru. Saglabā stiprinājumu un vadu izvietojumu un nepārvieto moduli uz nejauši izvēlētu virsmu.

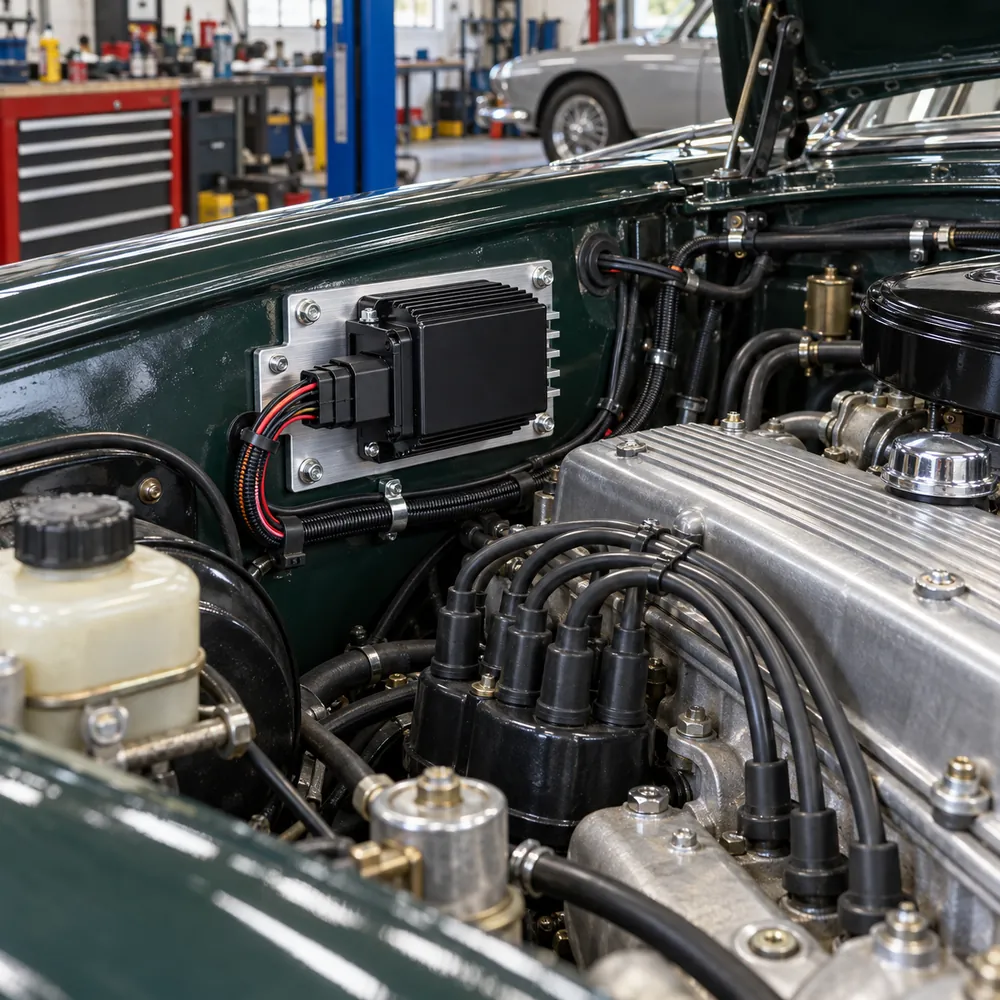

Ja konkrētais modulis paredzēts siltumu novadošai pamatnei, kontaktvirsmai un montāžai jāatbilst prasībām. Siltumvadošu pastu vai paliktni izmanto tikai tad un tādu, kā norādījis ražotājs. Dielektriska smērviela nav automātiski siltumvadošās pastas aizstājējs, un nav vienas universālas slāņa prasības visiem moduļiem.

Spraudni savieno bez spēka un pārliecinies par fiksāciju. Vadi nedrīkst balstīt detaļas svaru vai berzties gar asām un karstām vietām. Delphi montāžas ieteikumi atgādina par pareizu pievilkšanu, nebojātu korpusu un nevēlamas ķīmijas nepieļaušanu savienojumos.

Pēc montāžas pārbaudi darbību sākotnējās kļūmes apstākļos un atkārtoti izvērtē diagnostiku. Kļūdu dzēšana nav remonta pierādījums. Adaptāciju vai programmēšanu veic tikai tad, ja to prasa konkrētā procedūra. Uzturēšanā svarīga arī pareizu aizdedzes sveču izvēle un paredzētā sveču nomaiņa, nevis moduļa profilaktiska izjaukšana.

Secinājums

Labs aizdedzes komutatora pirkums sākas ar sistēmas atpazīšanu un pamatotu diagnozi. Sagatavo VIN, dzinēja kodu un detaļas atsauci, izvēlies apstiprinātu variantu un saglabā paredzēto dzesēšanu un vadu montāžu. Ja simptoms pēc remonta paliek, meklē cēloni visā ķēdē. Tieši šāda pieeja palīdz iegūt uzticamu darbību un izvairīties no nevajadzīgiem pirkumiem.
