Litija jonu akumulatoru pārvaldības sistēmas — kā BMS aizsargā elektroauto akumulatoru no pārkarses un pārlādes

BMS jeb Battery Management System ir akumulatoru pārvaldības sistēma, kas uzrauga vilces akumulatora stāvokli un palīdz uzturēt tā darbību pieļaujamās robežās. Tā seko spriegumiem, strāvai un temperatūrām, aprēķina uzlādes stāvokli un nosaka, cik lielu jaudu konkrētajā brīdī drīkst pieņemt vai atdot akumulators. Ja apstākļi nav piemēroti, uzlāde vai piedziņas jauda var tikt ierobežota.

Šī aizsardzība ir svarīga, jo elektroauto akumulators nav viena liela šūna. Tā konstrukcijā ir savstarpēji savienotas šūnas un grupas, kuru īpašības lietošanas laikā var atšķirties. Tomēr BMS nav solījums, ka bojājums nekad nevar rasties. Drošību nodrošina kopīga sistēma: akumulatora konstrukcija, sensori, vadība, dzesēšana, aizsardzības elementi un pareiza ekspluatācija.

Kas ir BMS un kāpēc tā ir svarīga?

BMS nav tikai panelī redzamais procentu rādījums. Mērīšanas elektronika iegūst šūnu vai paralēlo šūnu grupu spriegumus un temperatūru datus no konkrētās konstrukcijas sensoriem. Akumulatora strāvu parasti mēra kopējā ķēdē, nevis ar atsevišķu strāvas sensoru pie katras šūnas. No mērījumiem un aprēķinu modeļiem vadība nosaka akumulatora iespējas.

Texas Instruments BMS arhitektūras skaidrojums atšķir šūnu līmeņa sprieguma un temperatūras mērījumus no akumulatora kopējās strāvas, sprieguma un izolācijas uzraudzības. Dažādi ražotāji funkcijas sadala starp vairākiem kontrolieriem, tādēļ BMS ne vienmēr ir viena atsevišķa kastīte.

• Uzraudzība: spriegumi, temperatūras, strāva un mērījumu ticamība.
• Aprēķini: uzlādes stāvoklis, pieejamā jauda un akumulatora stāvokļa novērtējums.
• Vadība: atļautā uzlādes un izlādes strāva, balansēšana un saziņa ar citām sistēmām.
• Aizsardzība: ierobežojumi un atvienošana, ja to paredz konstatētā situācija.

Ko īpašnieks var izvēlēties un ko BMS nosaka pati?

Vadītājs var iestatīt ražotāja ieteikto uzlādes limitu, sagatavot automobili izbraukšanai un izvēlēties piemērotu uzlādes vietu. Taču mājas stacija neaizstāj automobiļa BMS un nevar piespiest akumulatoru uzņemt vairāk enerģijas, nekā atļauj auto. Lielāks stacijas kilovatu skaitlis pats par sevi neuzlabo baterijas veselību un neatceļ temperatūras vai sprieguma ierobežojumus.

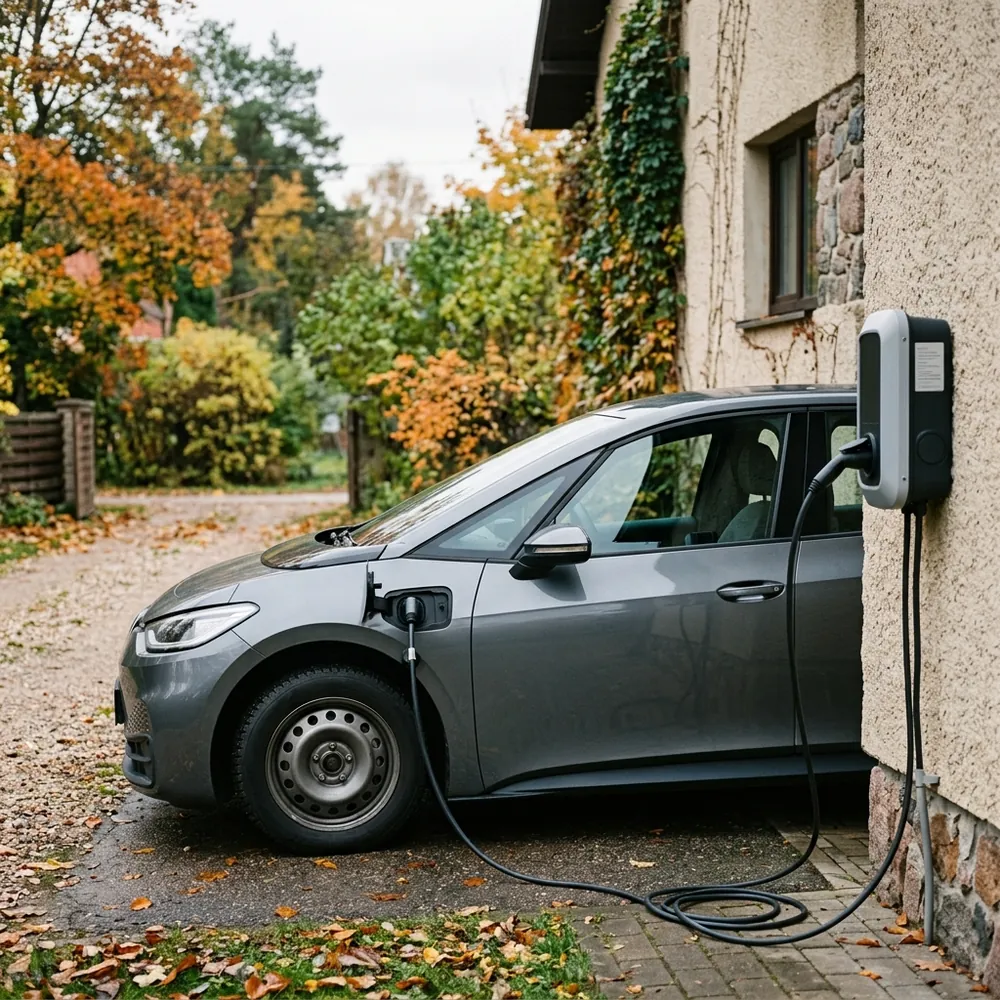

Ikdienas uzlādei salīdzināmas ir elektroauto AC uzlādes stacijas. Zemāk redzamā CTEK NJORD GO paredz Type 2 uzlādi līdz 11 kW un CEE 16 A/400 V piecu kontaktu barošanu. Victron EV Charging Station NS paredz līdz 22 kW trīsfāžu vai 7,3 kW vienfāzes darbību. Tie ir uzlādes risinājumi, nevis vilces akumulatora BMS rezerves daļas.

Izvēloties starp tiem, salīdziniet auto AC jaudu, mājas pieslēgumu, uzstādīšanu un vadības iespējas. CTEK nepieciešama piemērota, pārbaudīta CEE ligzda; Victron jāuzstāda kvalificētam elektriķim pēc tā instrukcijas. Komplekta un piegādes informāciju pārbaudiet produkta lapā, bet nominālās iespējas — CTEK un Victron rokasgrāmatā.

Kā BMS palīdz aizsargāt akumulatoru no pārkarses?

Akumulatorā siltums rodas gan braucot, gan uzlādējot. Temperatūras sensori atrodas ražotāja izvēlētās vietās, un vadība vērtē to rādījumus kopā ar slodzi un pārējiem datiem. Tas nenozīmē, ka katrai fiziskajai šūnai ir savs temperatūras sensors vai ka vienā punktā izmērītais raksturo pilnīgi visu bateriju.

Ja akumulators kļūst pārāk silts, automašīna var palielināt dzesēšanas intensitāti, samazināt uzlādes strāvu vai ierobežot piedziņas jaudu. Konkrētā sadarbība starp BMS un termiskās vadības kontrolieri ir atkarīga no modeļa. Nav viena visiem elektroauto piemērojama 40–45 °C sliekšņa. Turklāt aukstums arī var ierobežot uzlādi: aizsardzība nav vajadzīga tikai karstā laikā.

Praktisks piemērs temperatūras kontrolei

Pēc intensīva brauciena karstā dienā uzlādes jauda var būt zemāka nekā gaidīts, ja sistēma vispirms stabilizē baterijas temperatūru. Arī ziemā auksts akumulators var pieņemt mazāku jaudu. Ražotāja paredzēta akumulatora sagatavošana pirms DC uzlādes var palīdzēt sasniegt piemērotākus apstākļus, taču tā nav garantija vienmēr sasniegt stacijas maksimumu.

Dzesēšanas ventilatora vai sūkņa darbība pati par sevi nav bojājuma pierādījums. Savukārt atkārtots temperatūras brīdinājums vai uzlādes pārtraukums ir jāizvērtē. Plašāk par sildīšanas un dzesēšanas sadarbību lasiet elektroauto termiskās vadības skaidrojumā.

BMS var samazināt risku, bet tā ne vienmēr spēj apturēt jau sākušos iekšēju šūnas bojājumu vai nekontrolētu termisko reakciju. Ja parādās dūmi, gāzu izplūde, neparasti spēcīga sakaršana vai uguns, neturpiniet uzlādi vai braucienu. Attālinieties, brīdiniet apkārtējos un zvaniet 112; nemēģiniet atvērt akumulatoru vai veikt elektriskus mērījumus.

Pārlādes aizsardzība: spriegums un uzlādes kontrole

Litija jonu šūnu pieļaujamais spriegums ir atkarīgs no ķīmijas un izstrādājuma. Bieži pieminētie 4,2 V nav universāla robeža, ko var piemērot jebkuram elektroauto akumulatoram, īpaši sajaucot dažādas šūnu ķīmijas. Vadītājam šīs robežas nav jāiestata pašam: tās nosaka ražotāja sistēma.

Uzlādes laikā BMS nosaka pieļaujamo strāvu un sprieguma nosacījumus, bet enerģijas pārveidi veic iebūvētais AC lādētājs vai ārējā DC stacija. Tuvojoties augstam uzlādes līmenim, strāva bieži samazinās. Tas var būt normāls process, nevis vāja uzlādes stacija. Ja viena uzraudzītā grupa tuvojas tās atļautajai robežai, tā var ierobežot visa akumulatora tālāku uzlādi.

Uzlādes kontrole dažādos līmeņos

Šūnu uzraudzības mezgli, centrālā vadība un uzlādes sistēma strādā kopā. Mērījumu kļūdas vai sakaru zudums arī var būt iemesls ierobežojumam, jo vadība vairs nevar droši novērtēt stāvokli. NXP BMS arhitektūras materiāli parāda šādu funkciju sadalījumu. Vairāki aizsardzības līmeņi uzlabo drošību, taču nav jāapgalvo, ka jebkuras kļūmes gadījumā pārējie noteikti pilnībā novērsīs bojājumu.

Šūnu balansēšana: pasīvā un aktīvā pieeja

Šūnu grupas var atšķirties pēc ietilpības, iekšējās pretestības, temperatūras un novecošanas. Virknē savienotā akumulatorā viena grupa var sasniegt pieļaujamo augšējo vai apakšējo robežu agrāk par citām. Tādēļ kopējais lietderīgais enerģijas daudzums var būt ierobežots, lai gan citas grupas vēl spētu uzņemt vai atdot enerģiju.

Pasīvā balansēšana kontrolēti izkliedē daļu enerģijas rezistoros kā siltumu. Tā nepārsūta šo enerģiju tukšākām šūnām. Aktīvajā balansēšanā enerģiju pārnes starp šūnām vai citām akumulatora daļām ar atbilstošu elektroniku. Abi risinājumi prasa vadību un temperatūras ievērošanu; konkrētajā automobilī nav obligāti izmantoti abi.

Texas Instruments balansēšanas skaidrojums nošķir enerģijas izkliedēšanu no pārneses. Balansēšanas laiks un nosacījumi ir atkarīgi no konstrukcijas, tādēļ tā nenotiek vienādi visā uzlādes un izlādes laikā. Tā arī neatjauno nolietotas šūnas sākotnējo ietilpību un negarantē visu grupu pilnīgi identisku stāvokli.

Īpašniekam nevajadzētu pašam veikt piespiedu pilnas izlādes un uzlādes ciklus, lai “salabotu balansēšanu”. Ievērojiet konkrētā auto uzlādes ieteikumus. Ja strauji mainās procentu rādījums vai rodas atkārtoti uzlādes ierobežojumi, vajadzīga diagnostika, nevis eksperiments līdz pilnīgai izlādei.

Pārmērīgas izlādes aizsardzība

Pārāk zems šūnas spriegums var radīt bojājumus, taču pieļaujamā robeža atkal ir konkrētas ķīmijas un konstrukcijas jautājums. BMS seko mērījumiem un var ierobežot pieejamo jaudu vai pārtraukt darbību. Panelī redzamie procenti nav tiešs šūnas sprieguma mērījums un nav pamats aprēķināt, cik kilometru vēl noteikti iespējams nobraukt.

Ko darīt, kad enerģijas līmenis kļūst zems?

Dažādu auto brīdinājumu un jaudas ierobežojumu secība atšķiras. Nav universālas shēmas, kur pie 20 % ir brīdinājums, pie 10 % jaudas samazinājums, pie 5 % īpašs režīms un pie 2 % atslēgšana. Samazinātā jauda negarantē iespēju sasniegt tuvāko staciju. Maršrutu pārplānojiet laikus un vērtējiet arī temperatūru, ātrumu un apvedceļus.

Ja auto vairs nevar droši turpināt ceļu, izvēlieties drošu apstāšanās vietu un izmantojiet ražotāja vai palīdzības dienesta norādes. Ilgstoša stāvēšana ar ļoti zemu līmeni var radīt papildu problēmas, jo elektronika patērē enerģiju arī stāvot. Aizsardzības atslēgšana nav garantija, ka pēc pievienošanas lādētājam viss atjaunosies bez bojājumiem.

Šo risku ilustrē Tesla vilces akumulatora kopšanas instrukcija. Rīcībai uz ceļa noder arī padomi, ja baterija iztukšojas tālu no uzlādes. Neatjaunojiet vilces bateriju ar universālu 12 V lādētāju vai paštaisītu barošanas risinājumu.

Īssavienojuma un pārstrāvas aizsardzība

Akumulatora drošības ķēdē strādā ne tikai BMS programmatūra. Atkarībā no konstrukcijas tajā ir kontaktori, drošinātāji, citi atvienošanas elementi un izolācijas uzraudzība. BMS var pieprasīt jaudas ierobežojumu vai atvienošanu, bet konkrētas aizsardzības reakcija un laiks ir projektēšanas jautājums. Nav pamatoti solīt, ka jebkurš īssavienojums tiks novērsts, pirms rodas bojājumi.

Atvērti kontaktori arī nenozīmē, ka akumulatora iekšpuse kļuvusi droša pieskaršanai. Šūnas joprojām satur enerģiju, un atsevišķās sistēmas daļās var saglabāties bīstams spriegums. Neapejiet bloķējumus, neaizvietojiet aizsardzības elementus pēc ārējās līdzības un neatveriet augstsprieguma korpusu. Šādu diagnostiku un remontu veic apmācīts serviss.

BMS komunikācija ar auto sistēmām

BMS informācija nonāk piedziņas, uzlādes, termiskās vadības un vadītāja informācijas sistēmās. Automobiļa tīklā var izmantot CAN un citus risinājumus, savukārt sakari akumulatora iekšpusē var būt organizēti citādi. Nav jāpieņem, ka visi sensori tieši pieslēgti vienam CAN tīklam.

Uzlādes stāvoklis jeb SOC un veselības stāvoklis jeb SOH ir novērtējumi, nevis vienkārši tieši izmērīti lielumi. Aprēķinos izmanto strāvas, sprieguma, temperatūras un lietošanas vēstures datus. Atlikušais kilometru rādījums papildus atkarīgs no patēriņa prognozes. Tāpēc aukstā laikā vai pēc cita braukšanas režīma nobraukuma prognoze var mainīties bez pēkšņa akumulatora bojājuma.

Analog Devices BMS pārskats skaidro šūnu un kopējo parametru uzraudzības nozīmi. Praktiski sistēmas koordinē vajadzīgo baterijas sildīšanu vai dzesēšanu, nevis automātiski samazina akumulatora dzesēšanu ikreiz, kad tas sakarst. Reģenerācijas vai piedziņas ierobežojums jāvērtē kopā ar auto paziņojumu un rokasgrāmatu.

Diagnostika un kļūdu kodi

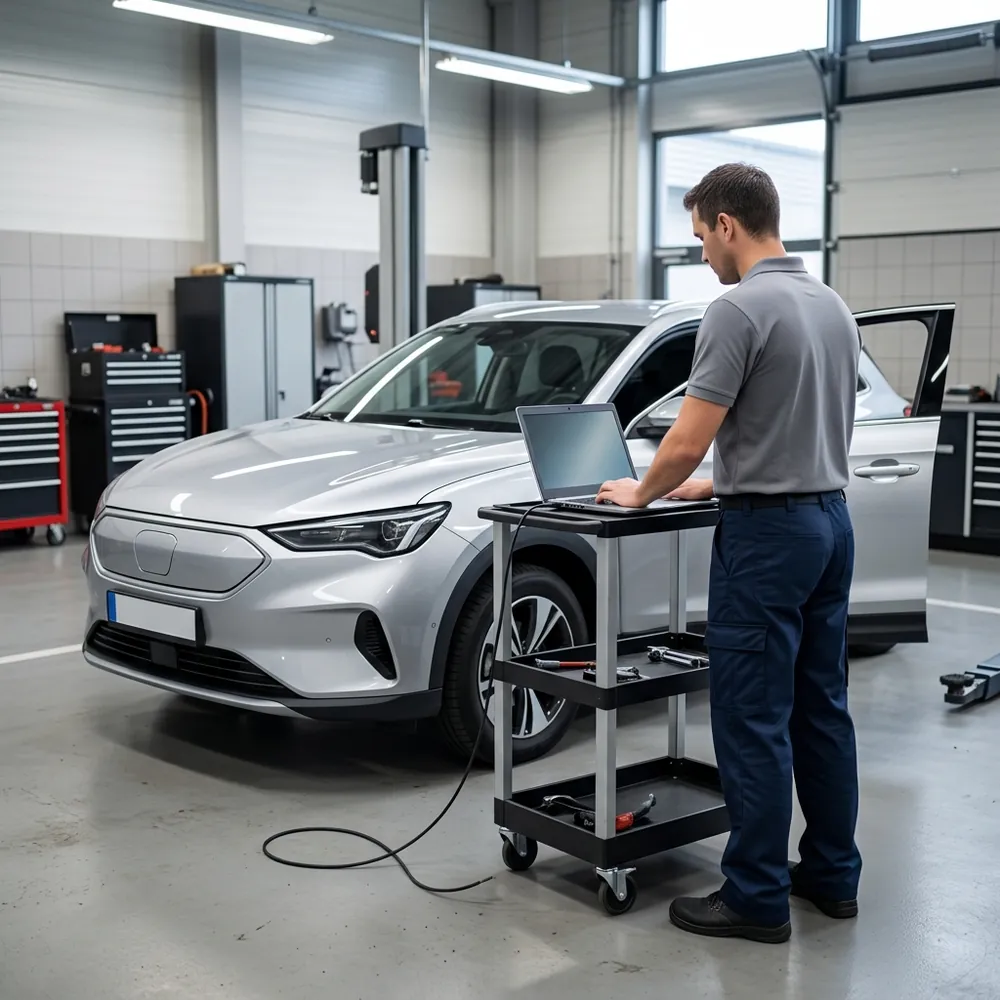

Kļūdas kods norāda konstatētu nosacījumu, ne vienmēr bojātu detaļu. Sprieguma vai temperatūras kļūdu var radīt sensors, savienojums, mērīšanas elektronika vai pati uzraudzītā sistēma. Nepieciešami modeļa diagnostikas dati un ražotāja pārbaudes secība. Ar universālu koda aprakstu internetā nepietiek, lai pasūtītu jaunu BMS.

Servisam palīdz precīzs brīdinājuma teksts, notikuma laiks, uzlādes līmenis, apkārtējā temperatūra un informācija, vai problēma radās braucot vai noteiktā stacijā. Ja iespējams, saglabājiet paziņojumu un nesāciet ar kļūdu dzēšanu. Atkārtota atslēgšana un “atiestatīšana” nav drošības sistēmas remonta metode.

Profesionālā pārbaudē var salīdzināt grupu spriegumus, temperatūras, strāvu un saziņas stāvokli, taču nepieciešams konteksts: uzlādes līmenis, slodze un mērīšanas apstākļi. Viena spriegumu starpība pati par sevi nepasaka, ka jāmaina viss akumulators. Saistītos darba principus papildina elektroauto elektrisko sistēmu apkopes ceļvedis.

Nākotnes tendences BMS tehnoloģijā

Attīstās precīzāki mērījumi, akumulatora stāvokļa aprēķinu modeļi un diagnostikas metodes. Piemēram, Texas Instruments automobiļu BMS materiālos aprakstīta sinhronizētu mērījumu nozīme uzlādes un veselības stāvokļa noteikšanā. Jauna metode var palīdzēt precīzāk novērtēt stāvokli, bet tā nepadara katru bojājumu iepriekš droši prognozējamu.

Bezvadu BMS dažās arhitektūrās aizstāj daļu iekšējo sakaru vadu, nevis pārvērš parastu mājas staciju par bezvadu baterijas remonta instrumentu. NXP sakaru risinājumi rāda gan vadu, gan bezvadu pieejas. Īpašniekam svarīgs paliek konkrētā auto apstiprinātais atbalsts, uzticama programmatūra un atbilstoša apkope, nevis vispārīgs solījums par mākslīgo intelektu.

Praktiskas rekomendācijas elektroauto īpašniekiem

Ikdienas uzlādes limitu izvēlieties pēc auto rokasgrāmatas un ekrānā norādītās rekomendācijas. 20–80 % nav universāls noteikums visām ķīmijām un modeļiem; dažiem nepieciešama cita kārtība. Uzlādes līmeņa novērtējuma precizēšanai paredzēts process nav tas pats, kas nolietotas baterijas atjaunošana.

Ilgākai stāvēšanai ievērojiet ražotāja norādīto līmeni un pieslēgšanas kārtību. Neatstājiet automobili ar gandrīz tukšu bateriju, pieņemot, ka BMS to bezgalīgi aizsargās. Plānojiet arī palīgsistēmu enerģijas patēriņu un iespēju pārbaudīt auto, ja prombūtne ieilgst. Pirms ātrās uzlādes izmantojiet paredzēto sagatavošanu, bet necentieties apiet temperatūras ierobežojumus.

Brīdinājumu gadījumā atšķiriet vienreizēju zemākas jaudas uzlādi no atkārtotas kļūmes vai bīstamām pazīmēm. Pierakstiet apstākļus, ievērojiet auto paziņojumu un vajadzības gadījumā sazinieties ar servisu. BMS darbības izpratne palīdz pareizi uztvert ierobežojumus, taču nedod pamatu drošības sistēmu atslēgt.

Secinājums

Elektroauto BMS apkopo mērījumus, novērtē akumulatora stāvokli un sadarbojas ar pārējām sistēmām, lai uzlāde un braukšana notiktu pieļaujamās robežās. Temperatūras kontrole, sprieguma uzraudzība, balansēšana un jaudas ierobežojumi ir savstarpēji saistīti, bet katrai funkcijai ir savas iespējas un ierobežojumi.

Īpašniekam svarīgākā ir pareiza ikdienas uzlāde, uzmanība brīdinājumiem un kvalificēta diagnostika, ja darbība mainās. Piemērots mājas lādētājs padara uzlādi ērtāku, bet neaizstāj akumulatora aizsardzību. BMS nav ne universāla kalpošanas mūža garantija, ne detaļa, kuru droši var izvēlēties tikai pēc tās nosaukuma.
