Kā pieslēgt papildlukturus: interaktīva apmācība ar releju un CAN-bus

Autors: Autoeksperts Uldis. Publicēts: 21.10.2026.

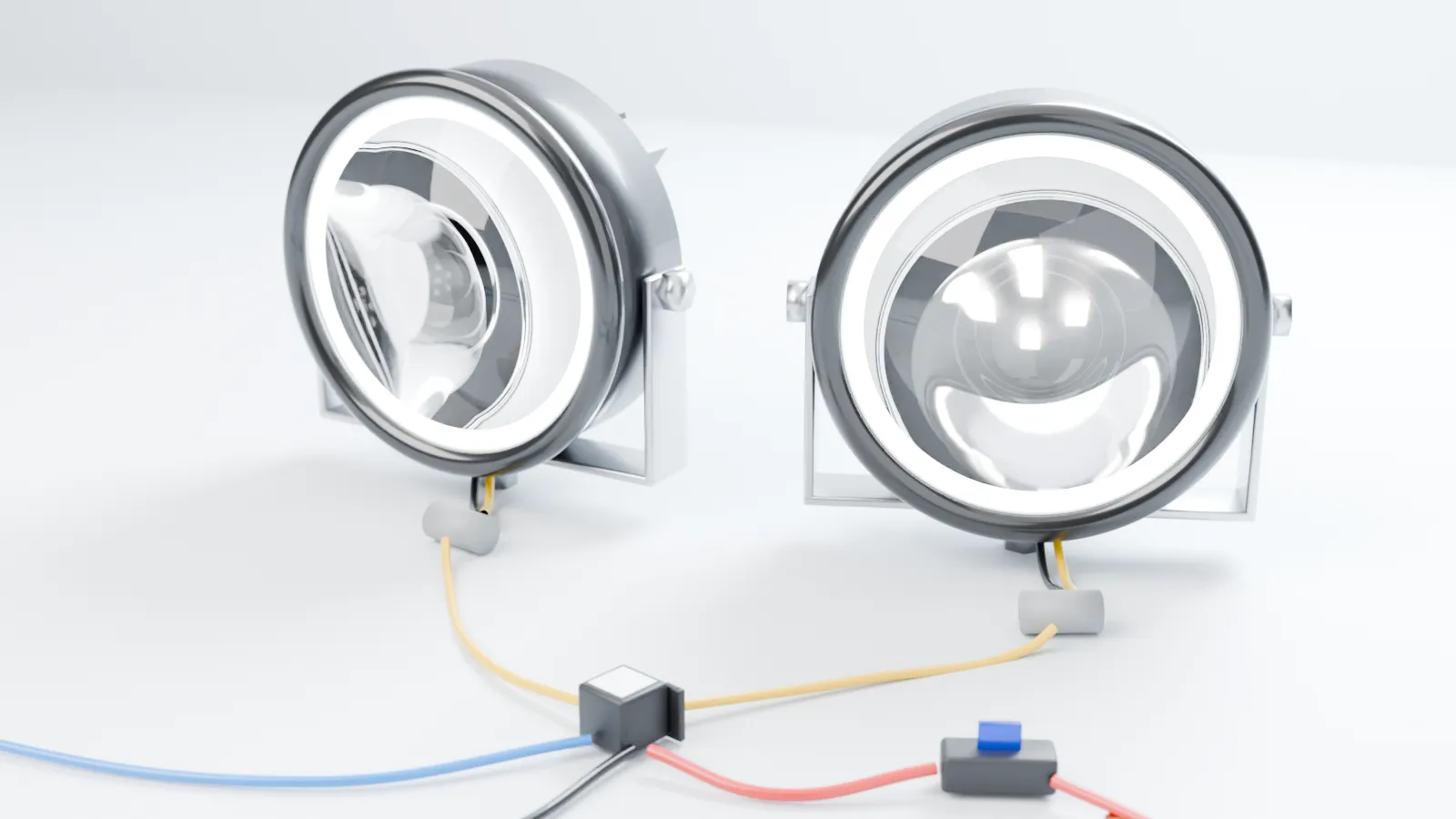

Papildlukturus var pieslēgt divos veidos: ar releju, kuru ieslēdz auto tālo gaismu vads, vai ar CAN-bus moduli, kas tālo gaismu komandu nolasa no auto datu kopnes. Šajā apmācībā katru soli redzi interaktīvā shēmā: izvēlies metodi, ej cauri soļiem un simulatorā pārbaudi, vai papildlukturi deg tikai kopā ar tālajām gaismām.

Ja vēl izvēlies lukturus vai stiprinājuma vietu, sāc ar papildlukturu izvēles un uzstādīšanas ceļvedi. Šeit runājam tikai par elektrisko pieslēgumu.

Interaktīvā shēma: pieslēgšana soli pa solim

Pārslēdz metodi augšā. Pieskaries jebkurai detaļai shēmā, lai redzētu, kam tā paredzēta. Pēdējā solī ieslēdz aizdedzi un tālās gaismas. Strāvas plūsma shēmā kustas.

Vienkāršā metode: relejs un tālo gaismu vads

Šo metodi izmanto lielākā daļa papildlukturu vadu komplektu. Relejs ir elektrisks slēdzis: mazā vadības strāva no tālo gaismu vada ieslēdz lielo strāvu, kas nāk tieši no akumulatora. Tāpēc auto tālo gaismu ķēde netiek pārslogota.

1. Atvieno akumulatora mīnusu. Sagatavo releju (12 V, 30-40 A), drošinātāja turētāju, vadus un multimetru.
2. Barošana (30): no akumulatora plusa caur drošinātāju uz releja kontaktu 30. Drošinātāju liec ne tālāk kā ~30 cm no akumulatora.
3. Izeja (87): no kontakta 87 uz abu papildlukturu plusa vadiem.
4. Masa (85 un lukturi): pie tīra metāla masas punkta.
5. Vadība (86): pie auto tālo gaismu vada, vajadzības gadījumā caur pogu panelī. Ar multimetru pārliecinies, ka vadā ir ~12 V tikai tad, kad ieslēgtas tālās gaismas.
6. Pārbaude: tālās gaismas ieslēdz papildlukturus, tuvās gaismas tos izslēdz, mirkšķinot tie mirgo līdzi.

Gatavi vadu komplekti ar releju un drošinātāju: vienam lukturim, diviem lukturiem un trim lukturiem. Ja vadus liec pats, izmanto 12 V releju ar 4 spailēm.

Kad vienkāršā metode nederēs: daudzos jaunākos auto tālās gaismas vada elektronika. Vadā var būt mainīgs PWM spriegums, tālās var tikt vadītas no mīnusa puses, vai arī piemērota vada nav vispār. Tad relejs var mirgot vai klikšķēt, un panelī var parādīties luktura kļūda. Šādos auto izmanto CAN-bus metodi.

Relejs 3D: kas notiek iekšā

Pagriez releju un ieslēdz „Padot 12 V uz spoli”. Spole kļūst par elektromagnētu, pievelk enkuru, un kustīgais kontakts savieno kontaktus 30 un 87. Pieskaries kontakta numuram, lai redzētu, kur tas jāpieslēdz.

CAN-bus metode: kad auto „runā” datu kopnē

Modernā auto stūres slēdzis bieži vien nesavieno lukturus tieši. Tas nosūta ziņu vadības blokam (BCM) pa CAN kopni, tas ir, pa diviem savītiem vadiem CAN-H un CAN-L. CAN-bus modulis klausās šīs ziņas. Kad auto paziņo, ka tālās gaismas ieslēgtas, modulis padod signālu uz releja kontaktu 86.

• Relejs, drošinātājs un lukturu vadi paliek tādi paši kā vienkāršajā metodē. Modulis aizstāj tikai vadības signālu.
• Bezkontakta lasītājs nolasa CAN signālu caur vada izolāciju, tāpēc vadi nav jāgriež.
• Darbojas arī mirkšķināšana un tālo gaismu asistents, un auto nerāda kļūdas.
• Pirms pirkuma pārbaudi, vai modulis atbalsta tavu auto modeli un gadu, un pieslēdz to tieši pēc ražotāja instrukcijas.

CAN moduļi, releji un bezkontakta lasītāji ir pieejami sadaļā CAN BUS vadības bloki. Ja kļūdas panelī parādās pēc LED spuldžu nomaiņas, nevis pēc papildlukturu pieslēgšanas, lasi rakstu par CAN-bus saderīgām LED spuldzēm.

Kura metode der tavam auto?

Drošinātāja un vada izvēle

Strāvu aprēķina, kopējo lukturu jaudu dalot ar 12 V. Piemēram, divi 60 W lukturi patērē ap 10 A. Drošinātājam jābūt nedaudz lielākam par darba strāvu, bet vadam jāiztur drošinātāja strāva. Garākam vadam vajag lielāku šķērsgriezumu, citādi lukturi saņem mazāku spriegumu.

Ko nosaka noteikumi

• Papildu tālās gaismas lukturi drīkst degt tikai kopā ar tālajām gaismām. Pārslēdzot uz tuvajām, visiem tālās gaismas lukturiem jāizslēdzas.
• Vienlaikus drīkst degt ne vairāk kā četri tālās gaismas lukturi.
• Pogai panelī ir atļauts papildlukturus izslēgt. Ieslēgt tos neatkarīgi no tālajām gaismām nedrīkst.
• Lukturiem jābūt ar ceļu satiksmei paredzētu E marķējumu, un lukturu kontrolskaitļu summa nedrīkst pārsniegt atļauto.

Novietojuma un regulēšanas prasības apskatītas uzstādīšanas ceļvedī un rakstā par lukturu regulēšanu.

Biežākās kļūdas

• Kontakts 86 pieslēgts gabarītu vai aizdedzes vadam. Tad papildlukturi deg arī ar tuvajām gaismām, un tas nav atļauts. Pamēģini to simulatorā augstāk.
• Drošinātājs tālu no akumulatora vai tā nav vispār. Ja vads tiek bojāts pirms drošinātāja, īsslēgums var izraisīt ugunsgrēku.
• Pārāk tievs vads. Vads silst, un lukturi spīd vājāk.
• Slikts masas savienojums. Krāsa vai rūsa zem skrūves var izraisīt mirgošanu un vāju gaismu.
• CAN vadi pārgriezti vai pieslēgti nepareizi. Tas var traucēt citu auto sistēmu darbību. Izmanto bezkontakta lasītāju vai moduļa instrukcijā norādīto pieslēguma vietu.

Pārbaude pirms brauciena

Biežāk uzdotie jautājumi

Kādu releju vajag papildlukturiem?

Der 12 V automobiļu relejs ar 4 kontaktiem (30, 85, 86, 87) un 30 vai 40 A slodzi. Der arī relejs ar 5 kontaktiem: kontaktu 87a papildlukturiem neizmanto.

Kāda izmēra drošinātāju likt?

Aptuveni 1,25 reizes lielāku par darba strāvu, noapaļojot uz augšu līdz tuvākajam standarta izmēram. Diviem 60 W lukturiem (ap 10 A) parasti izvēlas 15 A drošinātāju. Ja luktura ražotājs norāda citu drošinātāju, ievēro ražotāja norādi.

Vai papildlukturus drīkst pieslēgt pie gabarītu gaismām?

Nē. Papildu tālās gaismas lukturiem jādeg tikai kopā ar tālajām gaismām un jāizslēdzas, kad ieslēdz tuvās. Ja kontakts 86 pieslēgts gabarītu vai aizdedzes vadam, lukturi degs arī ar tuvajām gaismām.

Kāpēc pēc pieslēgšanas panelī parādās kļūda vai lukturi mirgo?

Daudzi jaunāki auto kontrolē lukturu ķēdes strāvu vai vada tālās gaismas ar PWM signālu. Releja spole uz šāda vada var izraisīt kļūdas paziņojumu, klikšķēšanu vai mirgošanu. Šādā gadījumā tālo gaismu signālu nolasa ar CAN-bus moduli.

Vai CAN-bus modulim vēl vajag releju?

Parasti jā. Modulis padod vadības signālu uz releja kontaktu 86, bet lukturu strāva iet caur releju. Ir arī jaudas moduļi ar iebūvētām izejām: to norāda konkrētā moduļa apraksts.

Cik tuvu akumulatoram jābūt drošinātājam?

Pēc iespējas tuvāk akumulatora plusa spailei, parasti ne tālāk par 30 cm. Tad drošinātājs aizsargā visu vadu līdz relejam.

Produkti pieslēgumam

Gatavs vadu komplekts ar releju un drošinātāju ir vienkāršākais risinājums. Modernam auto izvēlies CAN-bus releju vai saskarni. Pirms pirkuma pārbaudi, vai savienotājs un jauda atbilst taviem lukturiem.

Visus lukturus, stiprinājumus un pieslēguma piederumus atradīsi sadaļā Papildlukturi.

Ja šaubies par sava auto elektroinstalāciju vai auto ir garantijā, uztici pieslēgšanu auto elektriķim. Ja vajag palīdzību ar detaļu izvēli, raksti mums ar auto VIN numuru.
