Komutācijas releji 12V ar 5 spailēm

Kur izmanto 12V releju ar 5 spailēm?

Šeit ir komutācijas releji 12V ar 5 spailēm, tostarp Bosch, Wehrle, Nagares, Mahle, C-PWR, Autoline un Hella ražojumi. Raksturīgās slodzes - 2x15A, 20/30A, 30/40A un līdz 60A; pieejami modeļi ar iebūvētu diodi vai rezistoru, ar turētāju, kā arī dubultie un daudzfunkciju releji.

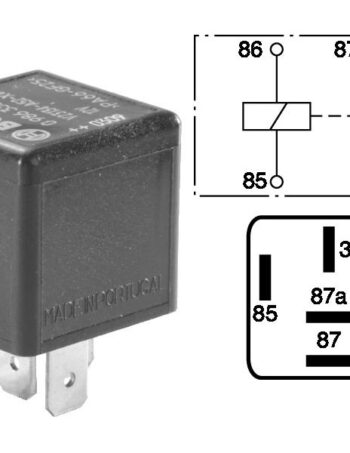

Piektā spaile parasti ir pārslēdzošais kontakts: miera stāvoklī relejs baro vienu ķēdi, bet pēc ieslēgšanas pārslēdzas uz otru. Tas ļauj ar vienu releju vadīt divas ķēdes, piemēram, pārslēgt gaismas režīmus. Diode vai rezistors spoles ķēdē aizsargā vadības elektroniku no sprieguma lēciena, releju izslēdzot.

Maiņas gadījumā pārbaudiet, vai vecajam relejam piektā spaile ir pārslēdzošā (87a) vai otrs paralēlais izvads (2×87) - ārēji releji izskatās vienādi, bet shēmā tie nav savstarpēji aizvietojami. Spaiļu numuri parasti iespiesti uz releja korpusa vai tā pamatnes.

Konkrēti 87a un divu 87 izeju piemēri

Katalogā divus atšķirīgus piecu spaiļu izpildījumus var salīdzināt pēc precīza numura: Bosch 0986332214 ir 12 V relejs ar divām 87 izejām un diodi, bet Bosch 0986332400 ir 12 V pārslēdzošs relejs ar 87a. Bosch kataloga 57. un 62. lappusē redzamas šo modeļu shēmas. Tie ir konstrukciju piemēri, nevis savstarpējas aizvietojamības solījums. Divas 87 izejas nenozīmē, ka katrai drīkst piešķirt pilnu releja kopējo strāvas nominālu.

Vai diodi drīkst aizstāt ar rezistoru?

Diode un rezistors spoles ķēdē nav automātiski aizvietojami tikai tāpēc, ka sakrīt 12 V spriegums un 87a apzīmējums. Diodes variantam pārbaudiet plusa un mīnusa norādes konkrētā releja shēmā un auto vadības ķēdē; neizvēlieties polaritāti tikai pēc kājiņu atrašanās vietas. Arī uzraksts 20/30 A vai 30/40 A nav viena summējama strāva: noskaidrojiet katra atzara nominālu, slodzes veidu un darba apstākļus. Lielāks ampēru skaitlis viens pats saderību neapstiprina. Auto releja izvēles ceļvedī apkopots, kā salīdzināt OE numuru, spaiļu shēmu, slāpēšanas elementu un ligzdu pirms pasūtīšanas.
