Kā izvēlēties pareizo auto releju

Pareizo auto releju izvēlas pēc tā funkcijas, spoles sprieguma, kontaktu shēmas, slodzes un mehāniskās atbilstības. Ar uzrakstu “12 V” un vienādu kājiņu skaitu nepietiek. Divi līdzīgi releji var atšķirties ar pārslēdzošu kontaktu, divām vienlaikus ieslēdzamām izejām vai iebūvētu diodi, kurai svarīga pieslēguma polaritāte. Nepareiza detaļa var nedarboties vai radīt bojājumu vadības ķēdē.

Šis ceļvedis palīdz izvēlēties aizvietotāju parastam auto zemsprieguma ķēdes relejam un saprast kataloga parametrus. Tas aptver arī oriģinālās detaļas identificēšanu, bojājumu pazīmes, nomaiņu un rezerves releja izvēli. Pārbaudes soļi plašāk aprakstīti atsevišķajā rakstā kā pārbaudīt auto relejus; šeit galvenais uzdevums ir pasūtīt tieši paredzētajai ķēdei piemērotu detaļu.

Kas ir auto relejs un kāpēc tas ir vajadzīgs?

Elektromehāniskā relejā vadības strāva plūst caur spoli un rada magnētisko lauku, kas pārvieto kontaktu. Tā neliela vadības ķēde var ieslēgt patērētāja atsevišķo slodzes ķēdi, piemēram, lukturi vai ventilatoru. Dažos mezglos izmanto elektroniskus relejus vai vadības moduļus, tāpēc ne katra ierīce ar releja nosaukumu darbojas pēc vienādas shēmas.

Relejs pats par sevi nav aizvietotājs drošinātājam un nenosaka īssavienojuma aizsardzību. Vadu, savienojumu un patērētāja aizsardzībai vajadzīgi attiecīgajai ķēdei paredzēti elementi. Arī slodzes vadiem joprojām jābūt atbilstošiem strāvai; relejs ļauj atdalīt vadību no slodzes, nevis atceļ pareizas instalācijas nepieciešamību.

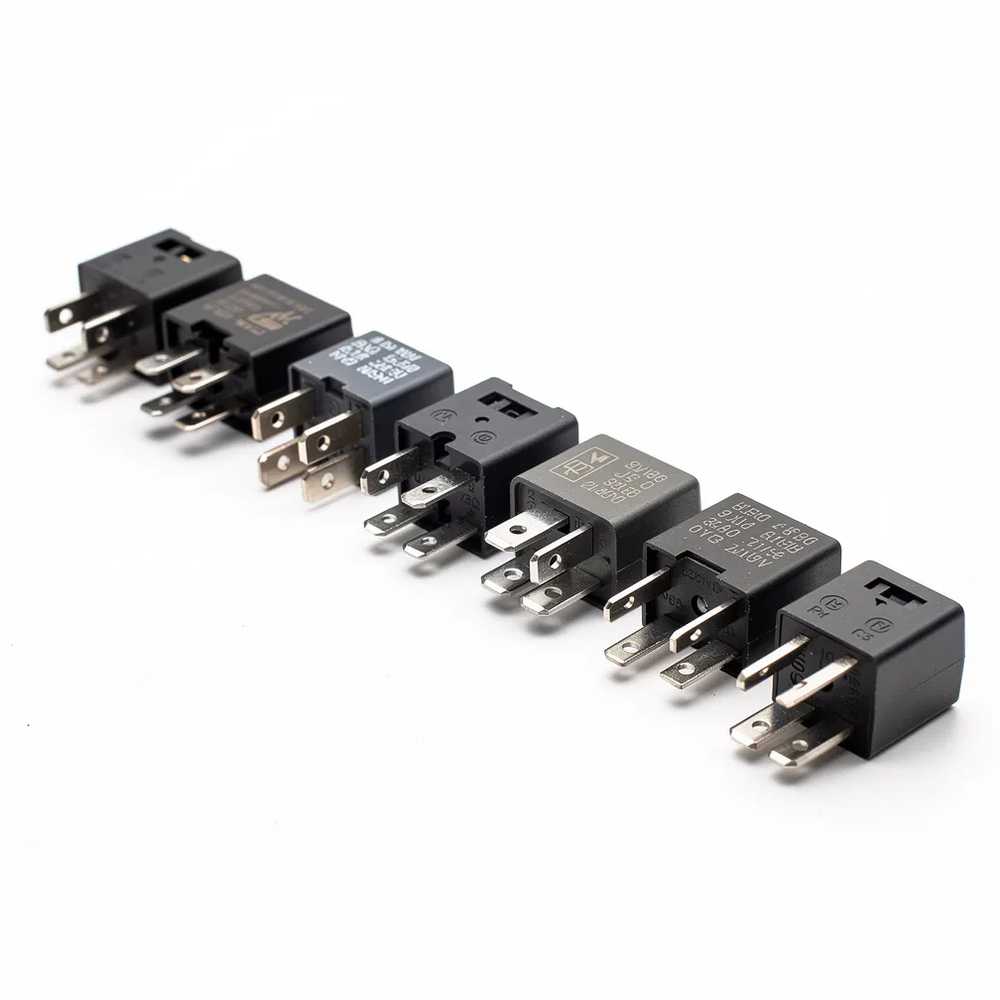

Nordparts vispārējo releju kategorijā vari salīdzināt dažādas konstrukcijas. Zemāk redzami trīs 12 V piemēri ar rezistoru: Bosch četru spaiļu 30 A modelis, piecu spaiļu 20/30 A modelis ar 87a un piecu spaiļu 30 A modelis ar divām 87 izejām. Tie ilustrē atšķirīgas funkcijas, nevis universālas alternatīvas vienai ligzdai. Pirms pirkuma salīdzini OE numuru, shēmu un pilnos slodzes nosacījumus; divu 87 izeju norāde nedod pamatu katrai atsevišķi piešķirt pilnu kopējo strāvas nominālu.

Kādi releju veidi pastāv automašīnās?

Parasts ieslēdzošs relejs savieno slodzes ķēdi, kad tā spole tiek aktivizēta. Pārslēdzošs relejs pārvieto kopējo kontaktu no viena atzara uz otru. Savukārt divu vienlaicīgu izeju relejs baro abus paredzētos atzarus reizē. Šīs funkcijas jāatšķir arī tad, ja detaļām ir vienāds korpuss un piecas spailes.

Apzīmējumi NO un NC norāda kontaktu sākotnējo stāvokli: NO ir normāli atvērts, NC — normāli aizvērts kontakts, kad parasta releja spole nav barota. Ražotāja shēma palīdz saprast, kā ķēde mainās pēc aktivizēšanas. Piemēram, HELLA releju katalogā pārslēdzošie un divu 87 izeju modeļi norādīti atsevišķi. Kontaktus nedrīkst pielīdzināt tikai pēc to skaita.

Laika releji, logu tīrītāju intervāla releji, bistabili releji un elektroniski moduļi pilda īpašus uzdevumus. Pagrieziena rādītāju mirgošanas releju savukārt izvēlas pēc tā slodzes un signalizācijas funkcijām; tam veltīts ceļvedis kā izvēlēties auto signāla releju. Parasts četru spaiļu jaudas relejs neaizstāj šādu mezglu tikai tāpēc, ka arī tajā dzirdams klikšķis.

Kā saprast, kādu releju vajag manai automašīnai?

Sāc ar konkrētās ķēdes identificēšanu auto dokumentācijā. Pieraksti marku, modeli, izlaiduma datus, VIN un releja pozīciju. Pēc tam nolasi vecās detaļas OE numuru, ražotāja kodu, spriegumu un shēmu. Nofotografē arī pamatni, lai varētu salīdzināt spaiļu izvietojumu. Liels cipars uz releja vāciņa dažreiz ir pozīcijas apzīmējums, nevis pilns pasūtāmais detaļas numurs.

Ja marķējums nav salasāms, izmanto VIN atbilstības datus un elektrisko shēmu. Forums var palīdzēt atrast informāciju, taču cita īpašnieka auto ar līdzīgu nosaukumu var būt aprīkots citādi. Īpaši pārbaudi komplektāciju, dzinēju un rūpnīcas uzstādītos piederumus. Neizvēlies aizvietotāju pēc pieņēmuma, ka visi viena zīmola releji ir vienādi.

Ko nozīmē spailes 30, 85, 86, 87 un 87a?

Daudzos parastos auto relejos sastopams šāds marķējums. Tabula palīdz lasīt shēmu, bet tā nav universāla fizisko kājiņu secība: pamatne un skatpunkts zīmējumā jāvērtē konkrētajai detaļai.

Īpaši svarīgi nesajaukt 87a ar otru 87. Pārslēdzošā relejā 30–87a savienojums ir aizvērts bez spoles aktivizēšanas, bet pēc aktivizēšanas tiek pārslēgts uz 30–87. Divu 87 izeju modelī šādas NC funkcijas nav. Tātad piektās kājiņas atrašanās vienā vietā vēl nenozīmē, ka ķēde darbosies tāpat.

Kādi parametri jāpārbauda pirms releja iegādes?

Spoles nominālais spriegums attiecas uz vadības daļu. To nesajauc ar spriegumu un strāvu, ko drīkst komutēt slodzes kontakti. 12 V un 24 V releji nav automātiski savstarpēji aizstājami. Arī hibrīdauto zemsprieguma ķēdes izvēle jābalsta dokumentācijā, nevis tikai transportlīdzekļa piedziņas nosaukumā.

Kontaktu slodze jāvērtē kopā ar darba spriegumu, slodzes veidu un temperatūru. Uzraksts 30 A viens pats vēl nepasaka, kādu motoru vai lampu drīkst ieslēgt. Patērētāja ieslēgšanās strāva var atšķirties no strāvas stabilā darbībā; motoram svarīgi arī iedarbināšanas apstākļi. Panasonic auto releju lietošanas norādījumi uzsver slodzes un faktiskās darbības nosacījumu pārbaudi. Esošai ķēdei izvēlies ražotāja paredzēto aizvietotāju, bet papildaprīkojumam nepieciešams visas instalācijas aprēķins.

Pārslēdzoša releja NO un NC atzaram nomināli var atšķirties. Norādi 20/30 A vai 30/40 A nelasi kā vienu universālu slodzi abiem kontaktiem; ražotāja datos noskaidro, kura vērtība attiecas uz kuru atzaru. Lielāks skaitlis arī nedod atļauju mainīt ķēdes drošinātāju vai izmantot par tievu vadu.

Mehāniskā atbilstība ietver spaiļu platumu, biezumu, izvietojumu, korpusa augstumu, turētāju un ligzdas fiksāciju. Mini un mikrorelejs var būt atšķirīgs gan izmēros, gan pieslēgumā. Ņem vērā mitrumu, temperatūru un paredzēto montāžas vietu; nosaukums “hermētisks” jāvērtē pēc konkrētās detaļas aizsardzības datiem.

Kāpēc svarīga iebūvētā diode vai rezistors?

Spoles atslēgšana var radīt sprieguma impulsu, tāpēc atsevišķiem relejiem ir traucējumu slāpēšanas rezistors vai diode. Tie nav savstarpēji identiski papildinājumi. HELLA sprieguma impulsu skaidrojumā norādīta šo elementu nozīme un diodes polaritātes marķējums. Aizvietotājam jāsaglabā vadības ķēdei paredzētais izpildījums, nevis jāizvēlas jebkura slāpēšana pēc patikas.

Vienkāršai spolei bez polaritāti nosakošiem elementiem pieslēguma prasības var atšķirties no spoles ar paralēlu diodi. Diodes modelim ievēro konkrēto plusa un mīnusa pieslēgumu shēmā: apgriezta polaritāte var radīt nevēlamu strāvas ceļu un bojājumu. Nepieņem, ka visiem relejiem 85 un 86 drīkst samainīt vietām, vai ka cipari vien aizstāj diodes shēmas pārbaudi.

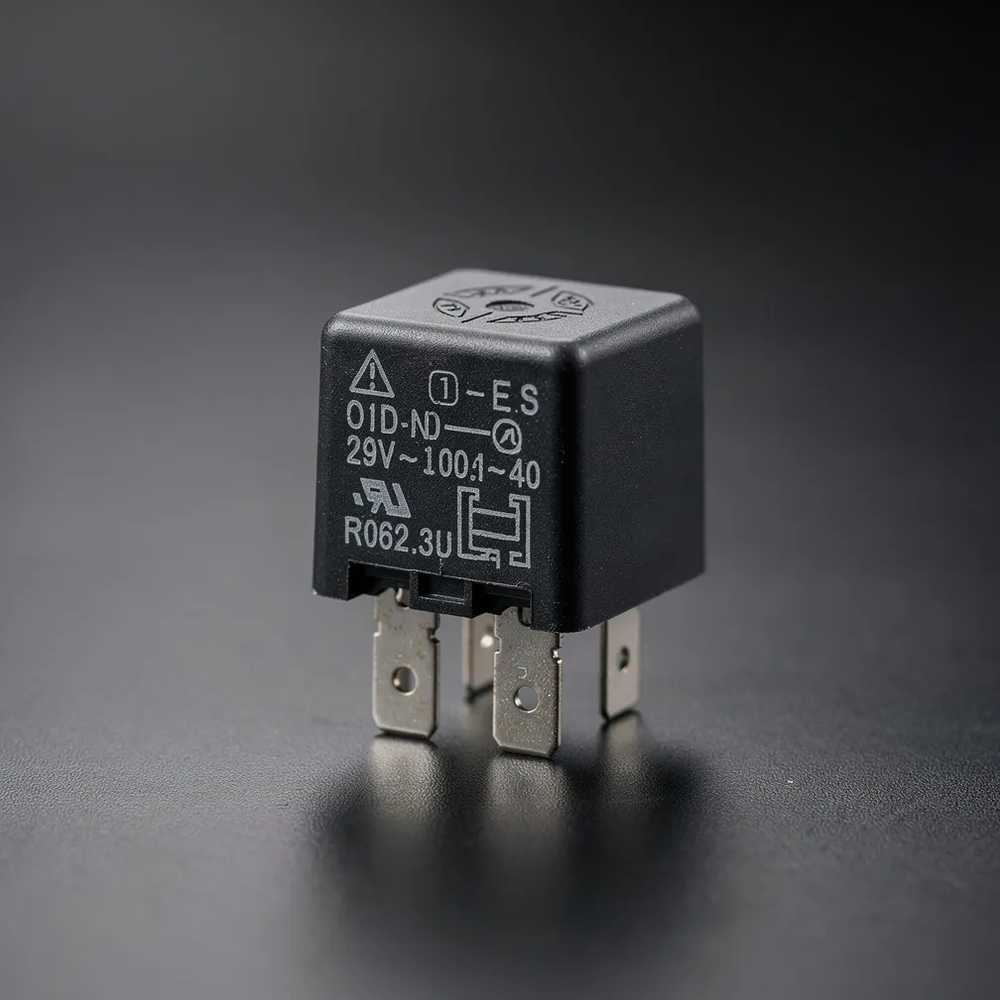

Zemāk ir divi 12 V piemēri ar diodi: četru spaiļu 40 A ieslēdzošs modelis un piecu spaiļu 20/30 A modelis ar 87a. Salīdzini tos ar attiecīgās konstrukcijas aizvietotāju, pārbaudot spoles polaritāti un kontaktu nominālus. Abi ir varianti konkrētām shēmām; viens nav otra “jaudīgāka” universāla versija.

Vai visi 12 V releji ir savstarpēji aizstājami?

Nē. Vienāds spriegums, strāvas skaitlis un korpusa forma var slēpt atšķirīgu kontaktu funkciju, spoles patēriņu vai aizsargelementu. ISO formas apzīmējums palīdz saprast konstrukcijas grupu, bet pats par sevi nepierāda pilnīgu elektrisko saderību. Ražotāja kods un shēma ir svarīgāki par iespaidu, ka relejs labi iederas ligzdā.

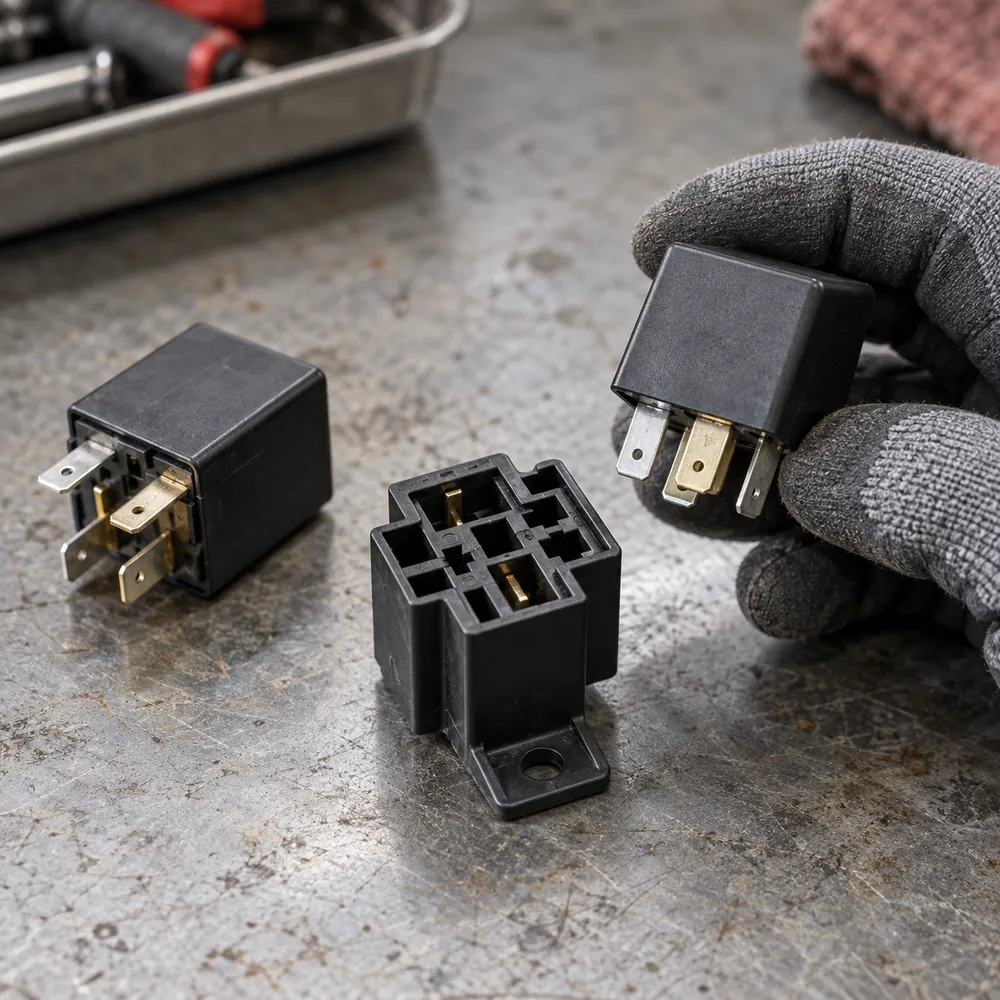

Pirms aizvietošanas salīdzini ne tikai pamatnes fotoattēlus, bet arī rasējuma skatpunktu. Zīmējums no spaiļu puses un skats uz ligzdu var radīt šķietami spoguļotu izvietojumu. Ja elektriskā atbilstība nav skaidra, nemēģini to noskaidrot ar ieslēgtu aizdedzi un nejaušu detaļu pārspraušanu.

Kā izvēlēties starp oriģinālo un analogu releju?

Oriģinālās detaļas numurs ir labs sākumpunkts, taču arī oriģinālu pasūta konkrētajam auto un funkcijai. Pēctirgus aizvietotājs var būt piemērots, ja ir pārbaudāma OE atbilstība, pareiza shēma un tehniskie parametri. Zīmols viens pats negarantē, ka jebkurš šī ražotāja relejs derēs.

Salīdzini produkta specifikāciju, pieejamību un piegādes termiņu. Ja norādīta tikai cena un vispārīgs attēls, pirms pasūtīšanas noskaidro trūkstošos datus. Drošībai nozīmīgās vai elektroniski vadītās ķēdēs īpaši svarīgi saglabāt ražotāja paredzēto detaļu un remonta procedūru.

Kā saprast, ka relejs ir bojāts un jāmaina?

Nestrādājoša ierīce ar veselu drošinātāju vēl nepierāda releja bojājumu. Cēlonis var būt barošana, masa, slēdzis, vads, ligzda vai patērētājs. Klikšķis apliecina mehānisku kustību, bet nepierāda pietiekamu strāvas padevi slodzē. Arī periodiska ieslēgšanās vai dūkšana var būt saistīta ar nestabilu vadības spriegumu.

Ja jūtama deguma smaka vai redzama izkususi ligzda, pārtrauc ķēdes izmantošanu un noskaidro cēloni. Apskati arī savienojumus; jaunu releju nedrīkst vienkārši ievietot pārkarsušā turētājā. Papildu norādes ir rakstā kā pārbaudīt auto drošinātāju kastīti. Releja klikšķi vai vienu pretestības skaitli neizmanto kā vienīgo diagnozi.

Vai releju var nomainīt pašam?

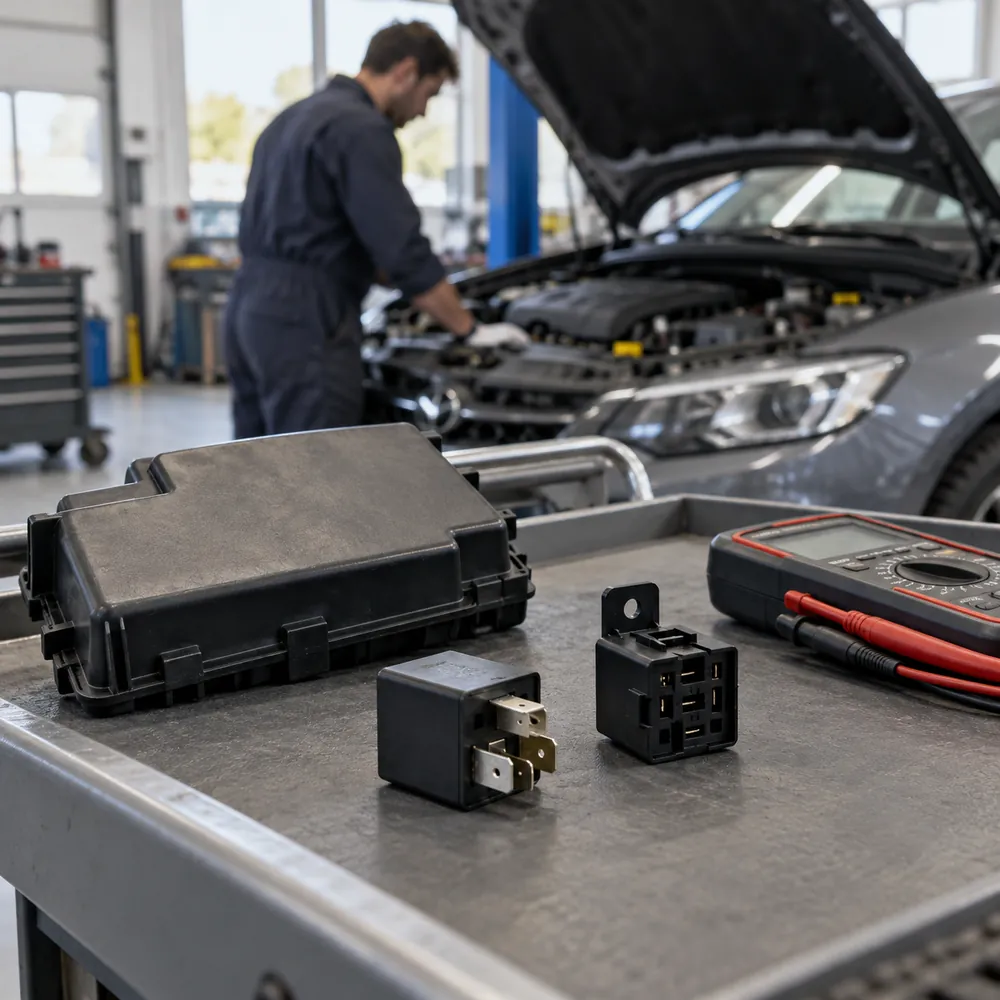

Pieejamu, atsevišķu releju var nomainīt, ja ķēde ir identificēta un aizvietotāja atbilstība pārbaudīta. Izslēdz sistēmu un ievēro auto ražotāja sagatavošanas procedūru, tostarp gaidīšanas laiku vai akumulatora atvienošanu, ja tā paredzēta. Aizdedzes izslēgšana pati par sevi neatslēdz visas ligzdas.

Atbrīvo fiksatoru, satver korpusu un izņem releju paredzētajā veidā. Neloki spailes un nerauj vadus. Pārbaudi ligzdu, ievieto pareizo detaļu, nostiprini to un pēc salikšanas pārbaudi funkciju. Iebūvētu vai lodētu releju, bojātu instalāciju un neskaidru vadības ķēdi uztici speciālistam. Papildaprīkojumam noder arī releju uzstādīšanas pamatprincipi.

Cik maksā relejs un kādas kļūdas nepieļaut?

Aktuālo cenu skaties konkrētajā produkta lapā. Parasts komutācijas relejs, laika modulis un specializēta detaļa nav vienādi pirkumi; kopējās izmaksās var ietilpt diagnostika un ligzdas remonts. Zemāka cena ir ieguvums tikai tad, ja detaļa atbilst ķēdei.

Biežākās kļūdas ir izvēle pēc izskata, 87a sajaukšana ar otru 87, nepareizs spoles spriegums un strāvas nomināla vērtēšana bez slodzes nosacījumiem. Pēc pārkaršanas pārbaudi arī drošinātāju un turētāju, taču nav automātiska noteikuma vienmēr mainīt abus. Nomaiņu pamato stāvoklis un ražotāja norādījumi; atkārtota bojājuma cēlonis ir jānovērš.

Vai ir vērts turēt rezerves releju automašīnā?

Rezerves detaļa var noderēt, ja tā ir precīzi identificēta un piemērota zināmai auto ķēdei. Nav universāla komplekta no diviem 30 A un viena 40 A releja visiem transportlīdzekļiem. Saglabā pareizo kodu un pozīcijas informāciju, turi detaļu sausu un aizsargā tās spailes. Ceļā to maini tikai tad, ja drīksti droši sagatavot auto darbam un bojājuma cēlonis ir saprotams.

Pirms pasūtīšanas pārbaudi piecas lietas: OE atbilstību, spoles spriegumu, kontaktu shēmu, slodzes nosacījumus un mehānisko izpildījumu. Ja relejam ir diode vai rezistors, salīdzini arī to. Šāda izvēle palīdz saglabāt paredzēto funkciju un izvairīties no atkārtota pirkuma vai nevajadzīga remonta.
