Slēdžu releji 24V ar 5 spailēm

Kā izvēlēties slēdžu releju 24V ar 5 spailēm?

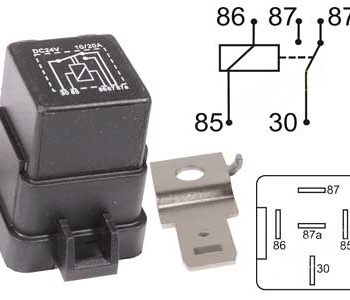

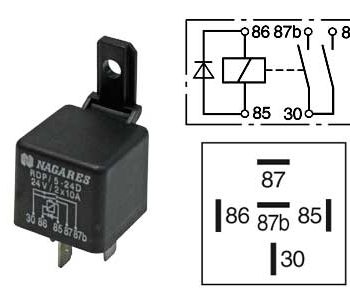

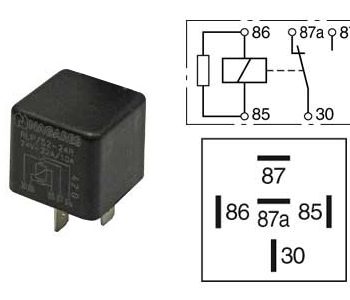

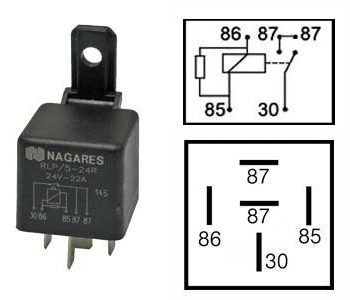

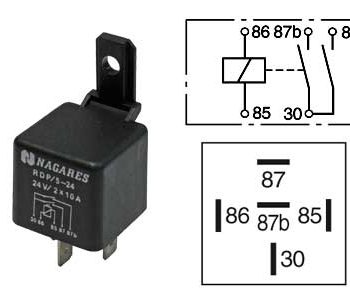

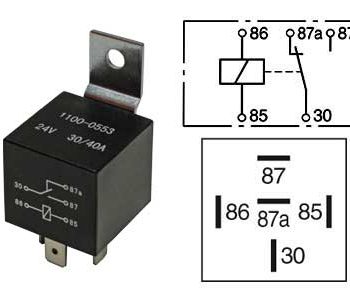

Šeit apkopotas vairāk nekā 40 pozīcijas 24V releju ar piecām spailēm no Bosch, Wehrle, Nagares un Siroco. Piektā spaile var būt 87a (pārslēdzošais kontakts) vai 87b (otra izeja) – tie nav savstarpēji aizvietojami, tāpēc vispirms noskaidrojiet vecā releja tipu. Strāvas nomināli sniedzas no 10/20 A līdz 20/30 A, cenas sākas no ~2,90 €.

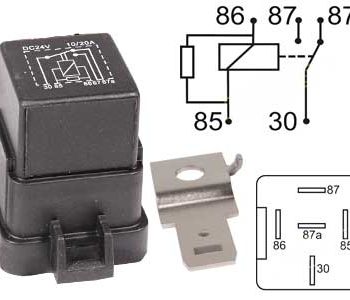

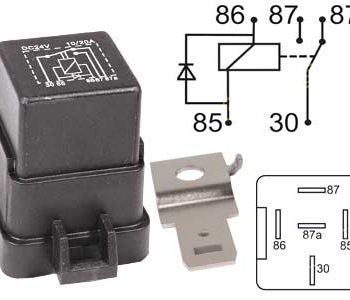

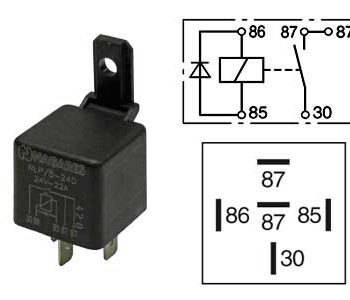

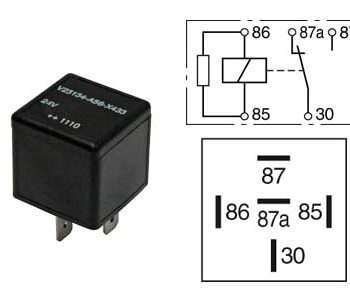

Pārslēdzošais relejs miera stāvoklī baro vienu ķēdi, bet pēc aktivizēšanas pārslēdzas uz otru, tāpēc to izmanto tur, kur jāizvēlas starp diviem patērētājiem. Pieejami varianti ar rezistoru vai diodi elektronikas aizsardzībai, kā arī ar turētāju vai bez tā.

Ja marķējums uz vecā releja vairs nav salasāms, salīdziniet spaiļu izvietojumu korpusa apakšā.
