Auto kabeļu instalācija: droša plānošana

Auto kabeļu instalācija sākas ar ķēdes uzdevuma un slodzes noteikšanu, nevis ar pirmā pieejamā vada ievilkšanu. Jāzina pieslēdzamās ierīces spriegums, paredzamā strāva, vada garums, apkārtējā temperatūra un vietas, kur kabeli var ietekmēt mitrums, vibrācija, karstums vai mehāniska berze. Tikai pēc tam var izvēlēties vadu, aizsardzību, savienotājus un drošinātāju.

Vispirms izplānojiet ķēdi

Pirms darba uzzīmējiet vienkāršu shēmu: barošanas avots, drošinātājs, slēdzis vai relejs, patērētājs un masas savienojums. Pārbaudiet transportlīdzekļa ražotāja elektroshēmu, jo mūsdienu automašīnās nepareizs pieslēgums var traucēt vadības blokiem, datu kopnēm un akumulatora uzraudzības sistēmai. Papildu aprīkojumu nedrīkst pieslēgt nejaušam vadam tikai tāpēc, ka tajā izmērīts spriegums.

Ja nav droši zināms atļautais pieslēguma punkts, nepieciešamā aizsardzība vai automašīnas elektronikas īpatnības, darbu uztic autoelektriķim. Tas īpaši attiecas uz drošības sistēmām, hibrīdauto un elektroauto augstsprieguma ķēdēm.

Vada šķērsgriezums un drošinātājs

Vada šķērsgriezumu izvēlas pēc ķēdes strāvas, garuma, pieļaujamā sprieguma krituma, izolācijas temperatūras klases un uzstādīšanas apstākļiem. Pārāk tievs vads var sakarst un radīt pārmērīgu sprieguma kritumu, bet nejauši izvēlēts ļoti resns vads neatrisina nepareiza savienotāja vai drošinātāja problēmu. Plašāku skaidrojumu par auto vadu kvalitāti un izolācijas izvēli atradīsiet saistītajā Nordparts rakstā.

Drošinātājs aizsargā vadu un ķēdi pret pārslodzi vai īsslēgumu. To novieto iespējami tuvu barošanas avotam, izmanto piemērotu turētāju un izvēlas pēc vada pieļaujamās slodzes un patērētāja prasībām. Lielāka nomināla drošinātājs nav risinājums, ja paredzētais regulāri pārdeg.

Drošs kabeļa maršruts

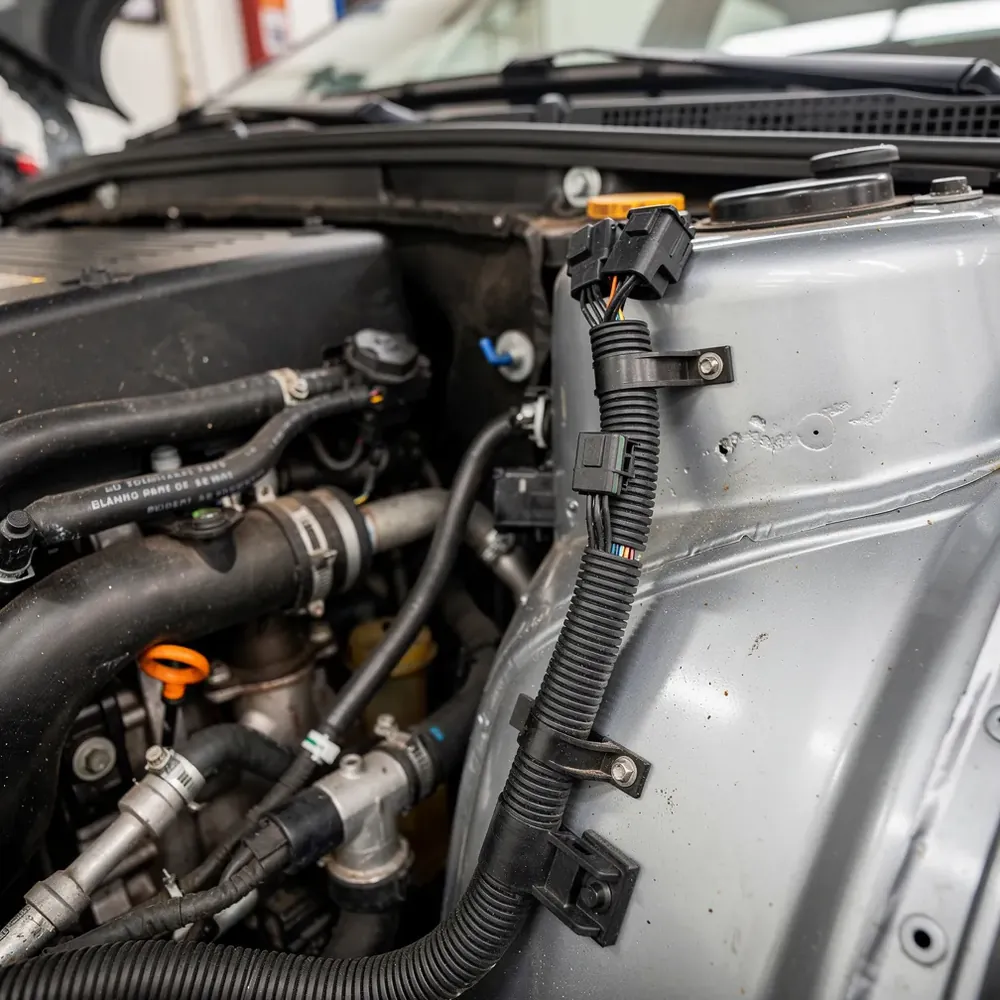

Kabeli novieto tā, lai tas nesaskartos ar izplūdes sistēmu, asām virsbūves malām, ventilatoru, siksnām, stūres un piekares kustīgajām daļām. Caur metāla atveri vadu ved tikai ar atbilstošu ievadu, bet vietās ar berzes risku izmanto transportlīdzeklim piemērotu aizsargapvalku. Vadu kūli nostiprina paredzētos intervālos, neatstājot to brīvi karājamies un nesavelkot savilcējus tik cieši, ka tiek bojāta izolācija.

HELLA uzstādīšanas materiālu pārskatā kabeļu nostiprināšanai un aizsardzībai norādīti klipši, gofrētas caurules, izolācijas materiāli un termosarūkošās uzmavas. Katrs materiāls jāizvēlas konkrētajai videi; parasta sadzīves lente nav universāls ilgtermiņa risinājums motortelpā.

Savienojumi un aizsardzība pret mitrumu

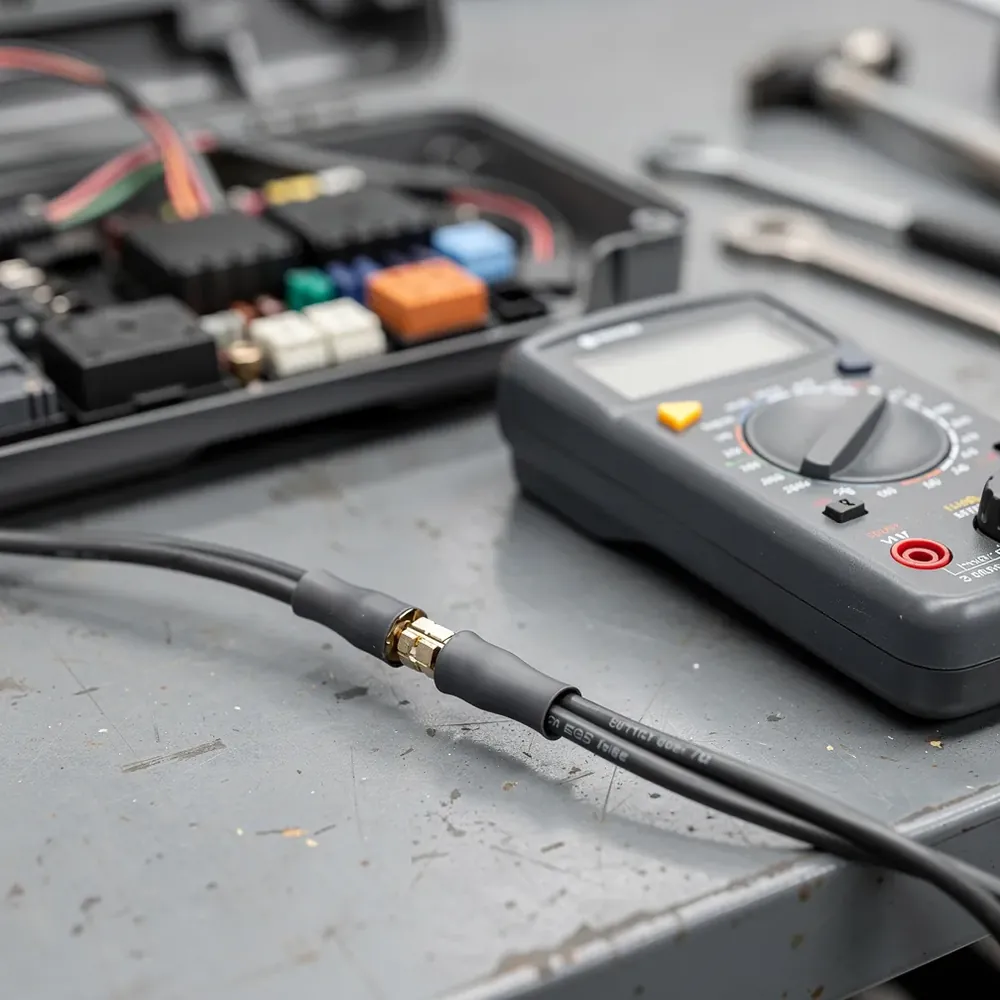

Savienotājam jāatbilst vada šķērsgriezumam, strāvai un apkārtējās vides iedarbībai. Spaili saspiež ar tai paredzētu instrumentu, pēc tam pārbauda mehānisko noturību. Mitrās zonās izmanto noslēgtus savienotājus vai piemērotu termosarūkošu izolāciju ar blīvējumu. Savienojumu nedrīkst atstāt vietā, kur vada svars vai vibrācija pastāvīgi noslogo kontaktu.

Vadu un savienojumu izvēli var sākt auto kabeļu un vadu kategorijā, taču konkrētās detaļas saderība jānosaka pēc ķēdes parametriem un transportlīdzekļa dokumentācijas, nevis tikai pēc ārējā izskata.

Pārbaude pirms lietošanas

1. Pirms savienošanas ar akumulatoru pārbaudiet polaritāti, savienojumu secību un to, vai nav īsslēguma pret masu.
2. Pārliecinieties, ka drošinātāja nomināls un turētājs atbilst projektētajai ķēdei.
3. Pēc ieslēgšanas izmēriet spriegumu pie patērētāja un novērojiet, vai vadi, savienotāji un drošinātāja turētājs nesilst.
4. Pārbaudiet ierīci visos paredzētajos darba režīmos un pārliecinieties, ka netiek traucētas citas automašīnas funkcijas.
5. Pēc pirmā brauciena atkārtoti apskatiet stiprinājumus, maršrutu un savienojumu vietas.

Pārdomāta auto kabeļu instalācija ir pārbaudāma sistēma: katram vadam ir zināms uzdevums, atbilstoša aizsardzība un drošs maršruts. Ja trūkst elektroshēmas vai nav iespējams pamatot vada un drošinātāja izvēli, darbu neturpina ar minējumiem.
