Automašīnu vadu nozīme: šķērsgriezums un savienojumi

Automašīnu vadu nozīme: šķērsgriezums, izolācija un savienojumi

Automobiļa vads ir vairāk nekā izolēts metāla gabals. Tas piegādā enerģiju vai pārraida signālu, strādājot vibrācijā, temperatūras maiņās un mitrumā. Pareizi izvēlēts kabelis palīdz nodrošināt paredzēto darbību, taču kvalitāte viena pati negarantē, ka visa elektronika nekad neatteiksies. Svarīga ir arī montāža un konkrētās ķēdes prasības.

Kāpēc vads var ietekmēt auto darbību?

Pārmērīga vada vai savienojuma pretestība rada sprieguma kritumu un siltumu. Slodzei var nepietikt barošanas, bet bojāta izolācija var izraisīt īssavienojumu. Mirgojošas gaismas vai neregulāra darbība gan nav pierādījums vienam vainīgam vadam: jāpārbauda arī savienojumi, barošana un vadības sistēma.

Ja redzami kūšanas bojājumi, jūtama deguma smaka vai atkārtoti nostrādā aizsardzība, pārtrauciet bojātās ķēdes izmantošanu un noskaidrojiet cēloni. Drošinātāju nedrīkst palielināt, lai tas vairs neatslēgtos. Tā darbība var būt signāls par problēmu, nevis par nepietiekami “spēcīgu” aizsardzību.

Divi katalogā pieejami šķērsgriezumu piemēri

Auto kabeļu un vadu kategorijā melns 1,5 mm² kabelis 200 m iepakojumā un balts 2,5 mm² kabelis 100 m iepakojumā ir izvēles salīdzināšanai. Tie nav universāli derīgi jebkurai ķēdei. Šķērsgriezumu, izolācijas specifikāciju un vajadzīgo daudzumu salīdzina ar projektēto slodzi un izvietojumu.

Ko pārbaudīt pirms izvēles?

Vadītāja šķērsgriezums. To norāda mm², nevis pēc ārējā izolācijas diametra. Vajadzīgo izmēru nosaka strāva, garums, pieļaujamais sprieguma kritums, temperatūra un montāžas apstākļi. Vienam šķērsgriezumam nevar piešķirt universālu ampēru robežu visās automašīnas vietās.

Aprēķina sākumpunktus un sprieguma krituma nozīmi detalizētāk aplūko vadu šķērsgriezuma izvēles ceļvedis. Izvērtējiet visu ķēdi, ieskaitot atpakaļceļu un savienojumus.

Izolācija un vide. Pārbaudiet atļauto temperatūru un paredzēto noturību pret berzi, šķidrumiem un citiem apstākļiem. Sadzīves kabelis nav automātiski piemērots automobiļa vadu kūlim. Barošanas, datu, aizdedzes un augstsprieguma vadi var prasīt ļoti atšķirīgu konstrukciju.

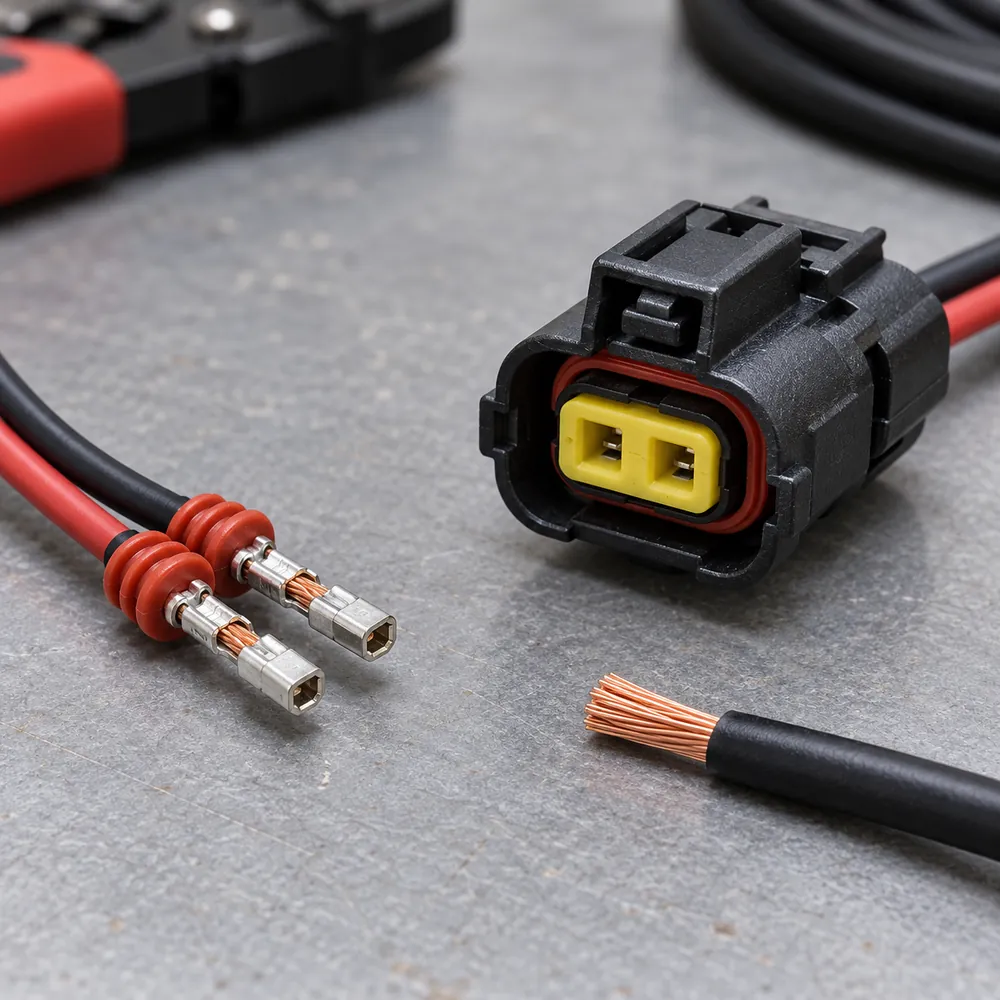

Savienotājs un terminālis. Tiem jāatbilst vadam un konkrētajai sistēmai. TE Connectivity vadu un kontaktu ceļvedis parāda, ka nepareiza vada, termināļa vai presēšanas izvēle var bojāt savienojumu. Pat labs kabelis nekompensē vaļīgu kontaktu.

Izvietojums un remonta robežas

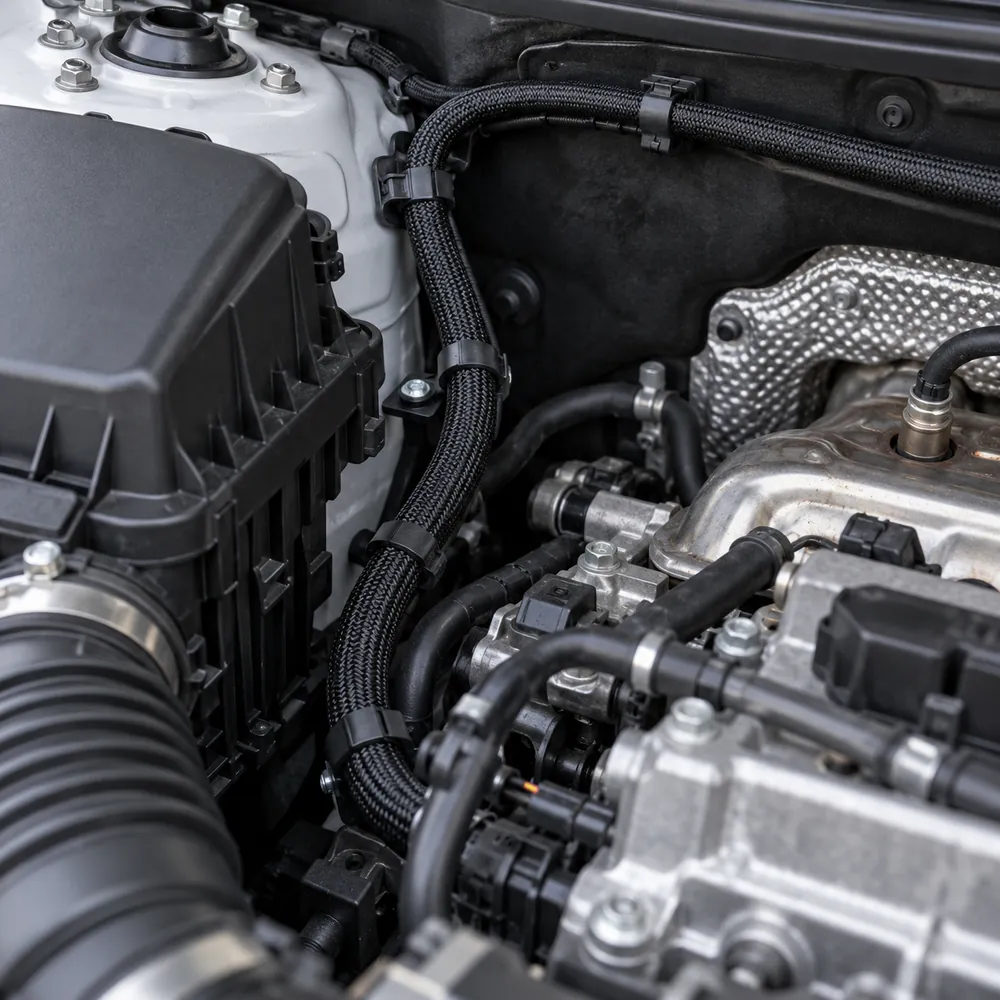

Vadu nostiprina, aizsargā pret asām malām un tur atstatus no karstām vai kustīgām detaļām. Pārejā caur korpusu izmanto paredzētu aizsardzību. Savienojumam jābūt mehāniski atbalstītam, lai kabelis nevelk aiz spailes. Krāsa palīdz identificēt vadu, bet nepierāda tā funkciju bez shēmas.

Marķējumu atšķirības un shēmas izmantošanu skaidro automobiļu vadu krāsu ceļvedis. Ja vajadzīgs blīvēts savienojums, Deutsch savienotāju pārskats palīdz saprast kontaktu, blīvējumu un vada izmēra saskaņošanu.

Neveidojiet patvaļīgus savienojumus drošības spilvenu, bremžu vadības, datu kopņu vai elektroauto augstsprieguma ķēdēs. Šādu sistēmu remontam vajadzīga ražotāja procedūra un kvalifikācija. Arī parastā barošanas ķēdē neveiciet darbu ar dzīviem kontaktiem, ja tas nav paredzēts drošā diagnostikas procedūrā.

Pirms pasūtījuma sagatavojiet ķēdes uzdevumu, slodzi, garumu un vajadzīgo specifikāciju. Izvēle pēc krāsas vai cenas vien ir nepietiekama. Šis raksts palīdz saprast vadu kvalitātes nozīmi; konkrētu remonta konstrukciju nosaka auto shēma un paredzētie materiāli.
