DC/DC pārveidotājs elektroauto 12 V sistēmai

Elektroauto piedziņas akumulators uzkrāj daudz vairāk enerģijas un darbojas ar ievērojami augstāku spriegumu nekā automobiļa ierastā zemsprieguma elektroiekārta. Tomēr lukturiem, vadības blokiem, slēdzenēm, stikla tīrītājiem, multividei un daudzām drošības funkcijām joprojām vajadzīga atsevišķa zemsprieguma barošana. Saikni starp abām sistēmām nodrošina augstsprieguma–zemsprieguma DC/DC pārveidotājs.

Šis mezgls nav tas pats, kas vilces invertors vai iebūvētais maiņstrāvas lādētājs. Tā uzdevums ir kontrolēti pārveidot līdzstrāvu no vilces akumulatora par konkrētajam automobilim paredzēto zemspriegumu un uzturēt zemsprieguma akumulatora uzlādi. Raksts palīdz saprast enerģijas plūsmu, atšķirt mezglus un atpazīt situācijas, kurās nepieciešama profesionāla diagnostika.

Īsā atbilde: ko DC/DC pārveidotājs dara elektroauto

Kad automobilis ir aktivizēts un tā vadības sistēma atļauj pieslēgt vilces akumulatoru, DC/DC pārveidotājs pazemina augstspriegumu līdz zemsprieguma tīkla līmenim. Tas baro aktīvos patērētājus un vienlaikus uzlādē atsevišķo zemsprieguma akumulatoru. Sprieguma līmeni, pieejamo jaudu un darbības režīmus nosaka tieši automobiļa ražotājs; tos nedrīkst pieņemt pēc universālas formulas.

Ražotāja apraksts to labi parāda praksē: Hyundai elektroauto rokasgrāmata atsevišķi nosauc vilces akumulatoru, zemsprieguma DC/DC pārveidotāju un 12 V akumulatoru. Rokasgrāmatā norādīts, ka pārveidotājs nodrošina zemsprieguma elektroierīču barošanu, bet 12 V akumulators apkalpo tādus patērētājus kā lukturi, tīrītāji un audio sistēma.

Tātad elektroauto nav “izticis bez 12 V akumulatora”. Daudzos modeļos tas joprojām ir vajadzīgs, lai automobilis spētu pamodināt vadības blokus, darbināt slēdzenes, signalizāciju un citas funkcijas brīdī, kad augstsprieguma kontaktori vēl ir atvērti. Dažās jaunākās konstrukcijās zemsprieguma tīkls var būt 48 V, taču princips paliek līdzīgs: augstsprieguma un zemsprieguma sistēmas pilda atšķirīgus uzdevumus.

Trīs mezgli, kurus bieži sajauc

Nosaukumi “pārveidotājs”, “invertors” un “lādētājs” ikdienas valodā mēdz saplūst, lai gan automobilī tie apkalpo dažādas enerģijas plūsmas. Atšķirība ir būtiska gan darbības izpratnei, gan diagnostikai.

• DC/DC pārveidotājs pārveido vienu līdzstrāvas sprieguma līmeni citā. Šajā rakstā runa ir par augstsprieguma–zemsprieguma mezglu, kas apgādā automobiļa zemsprieguma tīklu.
• Vilces invertors pārveido vilces akumulatora līdzstrāvu elektromotoram vajadzīgajā maiņstrāvā un rekuperācijas laikā vada enerģijas plūsmu pretējā virzienā. Plašāks skaidrojums atrodams Nordparts rakstā par invertora lomu elektroauto piedziņā.
• Iebūvētais lādētājs jeb OBC maiņstrāvas uzlādes laikā pārveido elektrotīkla maiņstrāvu līdzstrāvā, ar kuru uzlādē vilces akumulatoru. Ātrās līdzstrāvas uzlādes gadījumā galvenā pārveidošana notiek ārējā stacijā.

Atsevišķi jāmin akumulatora vadības sistēma jeb BMS. Tā uzrauga vilces akumulatora elementus, temperatūru un pieļaujamos darbības apstākļus, bet nav DC/DC pārveidotāja aizstājējs. Šo robežu palīdz izprast raksts par BMS darbību elektroauto akumulatorā.

Kā enerģija nonāk zemsprieguma tīklā

Augstsprieguma–zemsprieguma DC/DC pārveidotājs ir jaudas elektronikas mezgls. Vadības bloks ar lielu frekvenci komutē enerģijas plūsmu, bet induktīvie, kapacitīvie un citi ķēdes elementi palīdz iegūt stabilu izejas spriegumu. Atgriezeniskā saite mēra izeju un pielāgo vadību, kad mainās patērētāju slodze vai vilces akumulatora spriegums.

Automobilī nepietiek tikai ar nominālu “12 V” uzrakstu. Pārveidotājam jāspēj darboties noteiktā ieejas sprieguma diapazonā, piegādāt ražotāja paredzēto jaudu, izturēt slodzes maiņu un sadarboties ar automobiļa vadības tīklu. Tam vajadzīga arī aizsardzība pret pārstrāvu, pārspriegumu, pārkaršanu un citiem konkrētajā konstrukcijā paredzētiem bojājumu režīmiem.

Augstsprieguma un zemsprieguma pušu elektriska nošķiršana ir svarīga sistēmas drošības daļa, taču konkrētā topoloģija ir ražotāja inženiertehnisks lēmums. Texas Instruments EV DC/DC projektēšanas materiāli uzsver izolētu vadības, piedziņas un mērīšanas risinājumu nozīmi augstsprieguma–zemsprieguma pārveidošanā. Tas nav pamatojums universālam apgalvojumam, ka viens pārveidotāja veids pieder “premium”, bet cits “budžeta” automobilim.

Kāpēc rodas siltums

Neviena pārveidošana nav pilnīgi bez zudumiem. Pusvadītāju komutācija, vadītāju pretestība, magnētiskie elementi un savienojumi daļu enerģijas pārvērš siltumā. Tādēļ korpuss var būt savienots ar dzesēšanas plāksni vai kopējo šķidruma kontūru. Dzesēšanas risinājums, pieļaujamā temperatūra un aizsardzības reakcija atšķiras starp modeļiem.

Vadītājam nav jāvērtē mezgla stāvoklis pēc tā, vai korpuss šķiet silts. Diagnostikā izmanto ražotāja datus: kļūdu kodus, pieprasīto un faktisko spriegumu, strāvu, temperatūru, izolācijas uzraudzības rezultātus un konkrētā automobiļa pārbaudes secību.

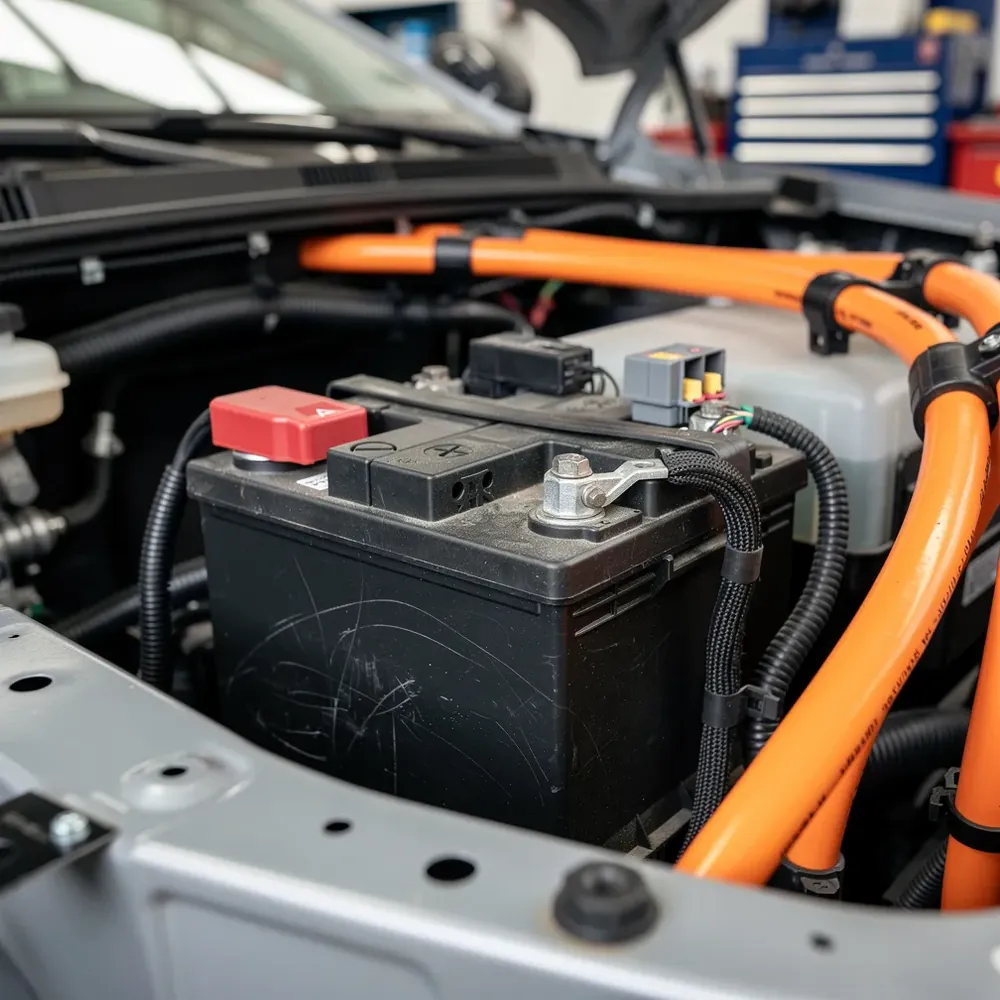

Kāpēc vajadzīgs atsevišķs zemsprieguma akumulators

Zemsprieguma akumulators darbojas kā enerģijas rezerve un stabilizējošs avots. Tas var apgādāt vadības blokus, piekļuves sistēmu un drošībai svarīgus patērētājus, kad vilces akumulators nav pieslēgts. Tieši zemsprieguma sistēma bieži iedarbina secību, kurā automobilis pārbauda nosacījumus un tikai pēc tam aizver augstsprieguma kontaktorus.

Kad automobilis ir gatavs braukšanai, DC/DC pārveidotājs pārņem zemsprieguma tīkla barošanu un uztur akumulatora uzlādi. Dažos modeļos pārveidotājs periodiski aktivizējas arī stāvēšanas vai uzlādes laikā. Šāda uzvedība nav vienāda visiem automobiļiem, tāpēc ilgstošas glabāšanas un 12 V akumulatora apkopes norādes jāmeklē konkrētā modeļa rokasgrāmatā.

Zemsprieguma akumulatora izlādēšanās pati par sevi vēl nepierāda DC/DC pārveidotāja bojājumu. Iemesls var būt novecojis akumulators, automobilī atstāts patērētājs, neatbilstoši pievienots papildaprīkojums, programmatūras vai vadības problēma, slikts savienojums vai pārveidotāja darbības traucējums. Pareiza diagnostika atdala cēloni no sekām.

Kādus patērētājus apgādā zemsprieguma sistēma

Tipiski pie zemsprieguma tīkla ir pieslēgti ārējie un salona lukturi, stikla tīrītāji, slēdzenes, logu pacēlāji, multivide, sakaru un daudzi vadības bloki. Arī daļa sensoru, bremžu vadības, stūres pastiprinātāja un drošības sistēmu izmanto zemsprieguma barošanu, taču precīzs sadalījums ir modeļa specifisks.

Savukārt vilces motors, augstsprieguma salona sildītājs, elektriskais kondicioniera kompresors un akumulatora termiskās vadības mezgli bieži atrodas augstsprieguma pusē. Tāpēc nav precīzi visus automobiļa patērētājus pieskaitīt DC/DC pārveidotāja 12 V izejai. Viena un tā pati komforta funkcija var ietvert gan zemsprieguma vadības elektroniku, gan atsevišķu augstsprieguma jaudas patērētāju.

Papildaprīkojums palielina zemsprieguma slodzi

Videoreģistrators, papildu apgaismojums, audio pastiprinātājs, sakaru iekārta vai cits papildaprīkojums nekļūst automātiski nekaitīgs tikai tādēļ, ka darbojas ar 12 V. Jāņem vērā nepārtrauktā un īslaicīgā strāva, vadu šķērsgriezums, drošinātāja novietojums, masas punkts un tas, vai izvēlētais barošanas avots izslēdzas kopā ar automobili. Nepareizs pieslēgums var izlādēt zemsprieguma akumulatoru, radīt sprieguma kritumu vai traucēt vadības bloku darbību.

Ražotāja noteiktā DC/DC pārveidotāja jaudas rezerve nav brīvi izmantojams skaitlis. Daļa rezervēta automobiļa paredzētajām sistēmām un slodzes maksimumiem. Tāpēc lielas jaudas papildaprīkojumam vajadzīgs konkrētā modeļa elektriskās shēmas un slodzes aprēķins. Pieslēgšanās pie nejauši atrasta vada, drošinātāja ligzdas vai augstsprieguma puses nav pieļaujama.

Kas notiek dažādos automobiļa stāvokļos

Automobilis ir izslēgts

Augstsprieguma kontaktori parasti ir atvērti, un tūlītējās zemsprieguma vajadzības sedz zemsprieguma akumulators. Automobilis tomēr var periodiski pamosties, lai veiktu pārbaudes, sazinātos ar lietotni vai uzturētu akumulatoru, ja ražotāja vadības stratēģija to paredz.

Automobilis ir gatavs braukšanai

Pēc drošības pārbaužu izpildes augstsprieguma sistēma tiek aktivizēta. DC/DC pārveidotājs uztur zemsprieguma kopni un sedz patērētāju slodzi, bet zemsprieguma akumulators tiek lādēts atbilstoši vadības algoritmam. Tas ir elektroauto funkcionālais ekvivalents daļai uzdevumu, ko iekšdedzes automobilī pilda ģenerators, tomēr konstrukcija un diagnostika būtiski atšķiras.

Automobilis tiek lādēts

Uzlādes laikā jādarbojas sakaru, kontaktoru, uzlādes vadības un termiskās pārvaldības sistēmām. Daudzos modeļos augstsprieguma enerģija šajā laikā var uzturēt arī zemsprieguma tīklu un akumulatoru. Precīzs režīms ir jāapstiprina automobiļa dokumentācijā, nevis jāsecina tikai pēc kontaktligzdai pievienota kabeļa.

Pazīmes, kas var būt saistītas ar zemsprieguma barošanu

Vadītājs parasti neredz DC/DC pārveidotāju, bet var pamanīt sekas: brīdinājumu par zemsprieguma sistēmu, atkārtoti izlādētu 12 V akumulatoru, automobili, kas neieiet braukšanas gatavības režīmā, vairāku šķietami nesaistītu vadības bloku kļūdas vai nestabilu elektroierīču darbību. Šīs pazīmes nav pietiekamas, lai pasūtītu pārveidotāju bez pārbaudes.

Vairāku kļūdu vienlaicīga parādīšanās bieži rodas tādēļ, ka vadības bloki reaģē uz pārāk zemu vai nestabilu barošanas spriegumu. Diagnostiku sāk ar drošu zemsprieguma akumulatora, spaiļu, masas savienojumu un ražotāja noteikto sprieguma parametru pārbaudi. Pēc tam izvērtē pārveidotāja aktivizācijas nosacījumus, kļūdu kodus un datu plūsmu.

Kāpēc viens mērījums var maldināt

Spriegums, kas izmērīts pie akumulatora spailēm, mainās līdz ar automobiļa stāvokli un uzlādes vadību. Izslēgtā automobilī mērījums galvenokārt raksturo zemsprieguma akumulatoru, bet aktivizētā automobilī tajā var būt redzama DC/DC pārveidotāja regulētā izeja. Turklāt dažas vadības stratēģijas apzināti maina uzlādes spriegumu atbilstoši temperatūrai, akumulatora stāvoklim un slodzei.

Tādēļ fiksē ne tikai skaitli, bet arī mērījuma apstākļus: vai automobilis bija izslēgts, piederumu režīmā, gatavs braukšanai vai pievienots lādētājam; kādi patērētāji bija ieslēgti; cik ilgi automobilis bija stāvējis; kāda bija apkārtējā temperatūra. Bez šī konteksta šķietami “pareizs” spriegums var slēpt vāju akumulatoru, bet neparasts skaitlis var būt konkrētā modeļa normāla vadības stratēģija.

Arī zemsprieguma akumulatora slodzes vai vadītspējas tests jāizvēlas atbilstoši tā ķīmijai un ražotāja procedūrai. Ne katrs elektroauto izmanto parastu svina-skābes akumulatoru, un ne katrs universāls testeris pareizi interpretē litija zemsprieguma akumulatoru. Ja nav drošas piekļuves vai specifikācijas, pārbaudi atstāj servisam.

Ja panelī ir augstsprieguma sistēmas brīdinājums, redzams bojāts oranžs kabelis, jūtama neparasta smaka, dzirdama sprakšķēšana vai automobilis ir cietis sadursmē vai applūšanā, lietotājam nevajag turpināt pārbaudi. Automobilis jāatstāj drošā stāvoklī un jāievēro ražotāja vai glābšanas dienestu norādes.

Ko īpašnieks var pārbaudīt droši

Bez augstsprieguma mezglu aizskaršanas iespējams izlasīt īpašnieka rokasgrāmatu, pierakstīt precīzus brīdinājumus, pārbaudīt, vai kļūme rodas pēc stāvēšanas, braukšanas vai uzlādes, un piefiksēt nesen uzstādītu papildaprīkojumu. Var vizuāli apskatīt tikai tās zemsprieguma spailes un drošinātājus, kurus rokasgrāmata paredz lietotāja pārbaudei.

12 V akumulatora mērījums var dot noderīgu sākuma informāciju, taču viens sprieguma skaitlis nenosaka pārveidotāja stāvokli. Rezultāts jāvērtē kopā ar automobiļa režīmu, akumulatora tipu, temperatūru un ražotāja specifikāciju. Nevajag atvienot akumulatoru vai “dzēst” kļūdas, pirms saglabāti diagnostikas dati, ja rokasgrāmata šādu darbību neparedz.

Kāpēc augstsprieguma remonts nav pašrocīgs darbs

DC/DC pārveidotājs ir savienots ar vilces akumulatora ķēdi. Pat izslēgtā automobilī jaudas elektronikā var būt uzkrāta enerģija, un droša atslēgšana prasa konkrētā modeļa procedūru, individuālos aizsardzības līdzekļus, mēriekārtas un kvalifikāciju. Oranžu vadu, servisa atvienotāju vai pārveidotāja korpusu nedrīkst atvērt tikai tādēļ, lai “paskatītos”.

Nordparts raksts par elektroauto augstsprieguma apkopes prasībām palīdz saprast, kāpēc vizuāla lietotāja pārbaude un profesionāls darbs ir jānodala. Konkrētās remonta robežas vienmēr nosaka ražotāja servisa informācija un piemērojamās darba drošības prasības.

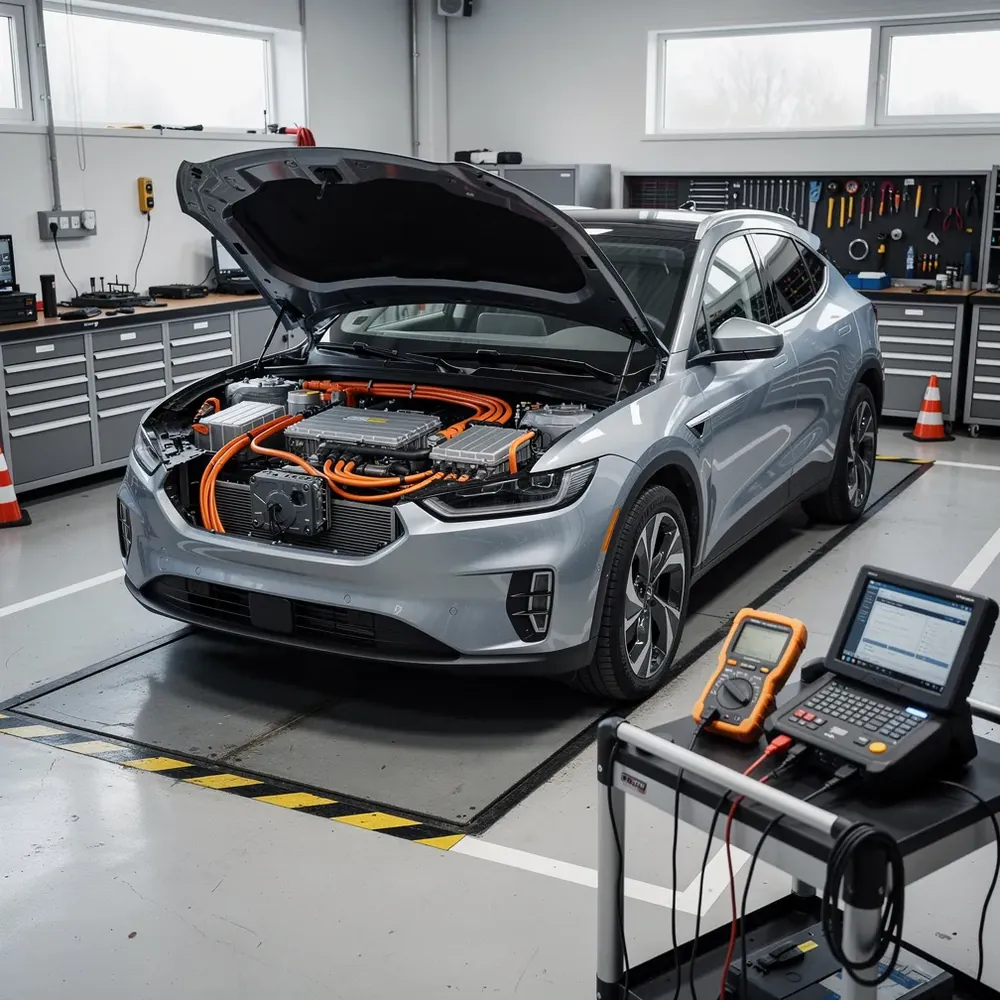

Kā servisā pārbauda iespējamu DC/DC kļūmi

Tehniska pārbaude sākas ar sūdzības apstiprināšanu un zemsprieguma akumulatora stāvokļa novērtēšanu. Pēc tam nolasa visu saistīto vadības bloku kļūdu kodus, jo viena mezgla barošanas traucējums var radīt sekundārus ierakstus citās sistēmās. Svarīgi saglabāt arī kļūdas rašanās apstākļus.

Atbilstoši ražotāja procedūrai pārbauda pārveidotāja ieejas un izejas parametrus, sakarus, drošinātājus, savienojumus, dzesēšanas nosacījumus un izolācijas uzraudzību. Mērījumi jāveic noteiktā automobiļa režīmā, jo izslēgtā stāvoklī pārveidotāja izeja var nebūt aktīva. Ja rezultāti neatbilst specifikācijai, tikai tad lemj par vadu, dzesēšanas, vadības programmatūras vai paša mezgla remontu.

Pārveidotāju nedrīkst izvēlēties tikai pēc līdzīga korpusa, nomināla sprieguma vai interneta sludinājuma. Jāsakrīt detaļas numuram vai ražotāja apstiprinātai aizvietojamībai, elektriskajiem parametriem, savienotājiem, dzesēšanai, komunikācijai, stiprinājumiem un programmatūras prasībām. Dažiem mezgliem pēc uzstādīšanas vajadzīga kodēšana vai inicializācija.

Arhitektūras attīstās, bet pamatuzdevums nemainās

Ražotāji palielina jaudas blīvumu, uzlabo pusvadītājus un apvieno DC/DC pārveidotāju ar iebūvēto lādētāju vai citiem jaudas elektronikas mezgliem. Dažos automobiļos līdzās 12 V tīklam parādās 48 V zemsprieguma arhitektūra. Integrācija var samazināt kabeļu un korpusu skaitu, taču remontā tā padara vēl svarīgāku precīzu mezgla identifikāciju.

Divvirzienu enerģijas plūsma ir iespējama noteiktās konstrukcijās, tomēr no tās nedrīkst automātiski secināt, ka jebkurš elektroauto var barot māju vai uzlādēt vilces akumulatoru no 12 V akumulatora. V2L, V2H un avārijas palaišanas funkcijas ir atsevišķas, ražotāja definētas sistēmas ar savu jaudas elektroniku un drošības vadību.

Galvenais, ko atcerēties

Augstsprieguma–zemsprieguma DC/DC pārveidotājs nodrošina enerģiju automobiļa zemsprieguma tīklam un uztur tā akumulatora uzlādi. Atsevišķais zemsprieguma akumulators joprojām ir būtisks, jo automobilim vajadzīga barošana arī pirms vilces akumulatora pieslēgšanas. Invertors, iebūvētais lādētājs, BMS un DC/DC pārveidotājs ir saistīti, bet nav savstarpēji aizvietojami mezgli.

Atkārtoti 12 V darbības traucējumi ir iemesls sistemātiskai diagnostikai, nevis uzreiz pārveidotāja nomaiņai. Īpašnieks var fiksēt simptomus un veikt tikai rokasgrāmatā atļautās zemsprieguma pārbaudes; augstsprieguma savienojumi, korpusi un atslēgšanas procedūras jāatstāj kvalificētam speciālistam.
