Kā izvēlēties pareizo auto drošinātāju kastīti

Drošinātāju kastes izvēle sākas ar vienu svarīgu jautājumu: jāaizstāj automašīnas rūpnīcas mezgls vai jāierīko atsevišķa sadale papildu aprīkojumam? Abos gadījumos redzamas drošinātāju ligzdas, taču detaļu uzdevumi un izvēles nosacījumi var būt ļoti atšķirīgi. Universāls papildu drošinātāju bloks nav automātisks oriģinālās kastes aizvietotājs.

Šajā ceļvedī izskaidrots, kā novērtēt kastes veidu, drošinātāju formātu, vietu skaitu, strāvas robežas un aizsardzību pret apkārtējās vides ietekmi. Tas palīdzēs sagatavot pamatotu izvēli un saprast, kāda informācija vajadzīga pārdevējam vai autoelektriķim.

Kas ir drošinātāju kaste un ko tā aizsargā?

Kaste vai bloks tur drošinātājus un nodrošina to elektriskos savienojumus. Pārslodzes vai īssavienojuma gadījumā ķēdi pārtrauc pareizi izvēlētais drošinātājs. Tā galvenais uzdevums ir aizsargāt attiecīgo vadu un ķēdi; aizsardzības rezultāts ir atkarīgs arī no vada šķērsgriezuma, savienojumiem un drošinātāja īpašībām. Tukšs korpuss vai vienkārši lielāks bloks pats par sevi nepadara instalāciju drošu.

Automašīnai var būt vairākas kastes salonā, motora nodalījumā vai citviet. Vienā var atrasties tikai drošinātāji un releji, bet citā — arī elektronika vai saistīts virsbūves vadības modulis. Tāpēc pirms rūpnīcas detaļas nomaiņas nepieciešama konkrētā auto shēma, nevis tikai līdzīga izmēra kaste.

Kādi kastes veidi pastāv un kurš risinājums vajadzīgs?

Oriģinālu mezglu meklē pēc VIN, detaļas numura, savienotājiem un aprīkojuma. Jānoskaidro arī ražotāja pieļautie aizvietojumi un iespējamā programmēšana. Divas ārēji līdzīgas kastes var atšķirties pēc iekšējiem savienojumiem. Nepārveido rūpnīcas elektroinstalāciju, lai piespiestu tai darboties ar neatbilstošu detaļu.

Atsevišķs papildu bloks noder, ja veido skaidri nodalītas ķēdes papildu lukturiem vai citam aprīkojumam. Vienam patērētājam var pietikt ar viena drošinātāja turētāju vadā; vairākiem — ar vairāku vietu bloku. Izvēlē jāņem vērā kopīga vai atsevišķa barošana, nepieciešamie savienotāji, montāžas vieta un iespēja saprotami marķēt katru ķēdi.

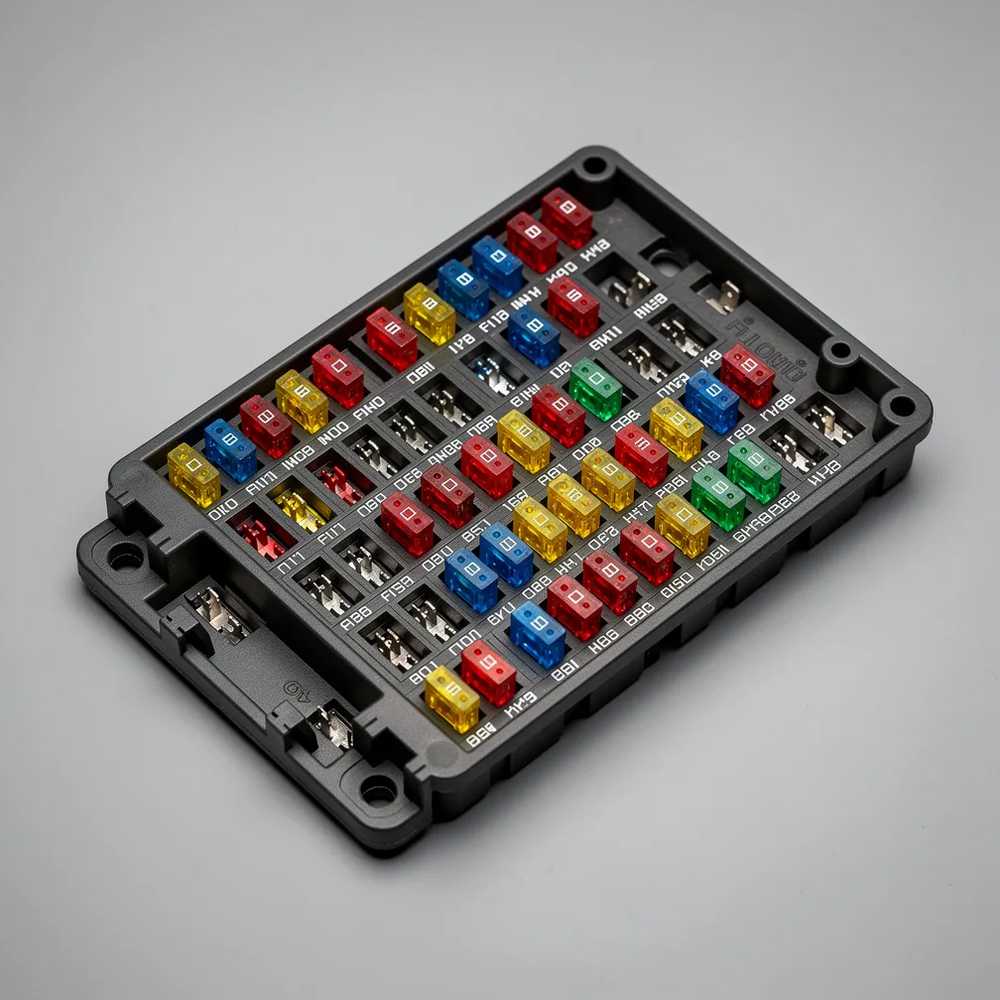

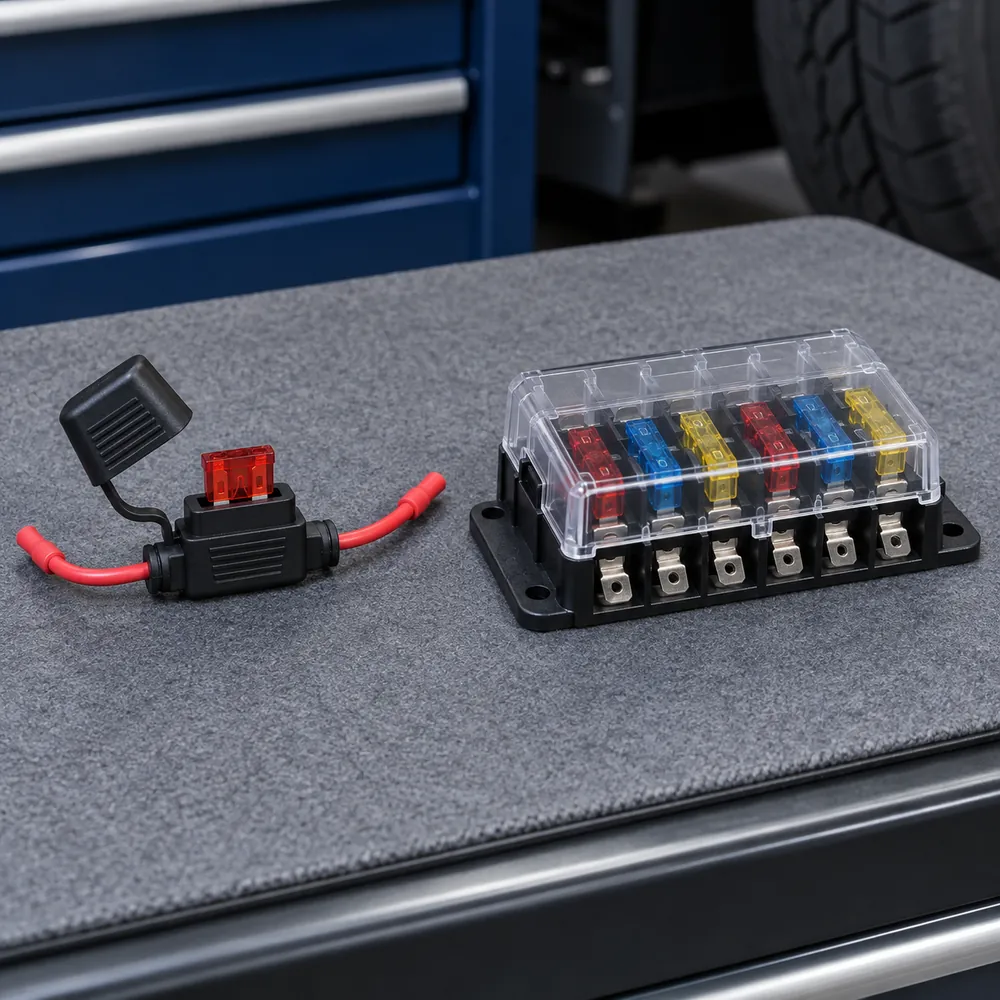

Drošinātāju turētāju kategorijā un GM formāta turētāju klāstā vari salīdzināt papildu sadales risinājumus. Zemāk redzamajiem C-PWR blokiem ir sešas vai desmit GM drošinātāju vietas, kopīga barošana un plakanās spailes. Tā ir izvēle pēc ķēžu skaita un savienojumu veida, nevis solījums aizvietot jebkura auto rūpnīcas moduli. Pirms montāžas pārbaudi arī pieļaujamo DC spriegumu un konkrētās ierīces montāžas norādījumus.

Kā saprast, ka esošā kaste jāmaina?

Plaisājis korpuss, bojāts vāks, izkususi plastmasa, apdeguši kontakti vai korozija ir iemesls pārbaudei. Svarīgs signāls ir arī drošinātājs, kas neturas ligzdā, vai atsevišķs savienojums, kas sakarst. Tomēr vāka bojājums ne vienmēr nozīmē visa mezgla nomaiņu: dažkārt paredzēta atsevišķa vāka, kontakta vai savienotāja remonta detaļa.

Atkārtota drošinātāja izdegšana nepierāda bojātu kasti. Cēlonis var būt patērētājā vai vadā; savukārt vaļīgs kontakts var pārkarst arī tad, ja drošinātājs nepārdeg. Periodiski pazūdošai funkcijai pārbaudi attiecīgo ķēdi, nevis maini visu mezglu uz minējuma pamata. Praktiskā diagnostikas secība aprakstīta rakstā kā pārbaudīt auto drošinātāju kastīti.

Kā izvēlēties vietu skaitu un strāvas robežas?

Sastādi plānoto patērētāju sarakstu un noskaidro, kurām ķēdēm vajadzīgs atsevišķs drošinātājs. Dažas brīvas vietas var atvieglot nākotnes papildinājumus, bet universāls rezerves procents nav nepieciešams. Pārāk liels bloks aizņem vietu un nepalielina atsevišķa vada pieļaujamo slodzi. Rūpnīcas mezglam vietu skaitu un izvietojumu nosaka apstiprinātā detaļa.

Vienmēr atšķir kopējās barošanas robežu no vienas izejas robežas. Izvēlēto C-PWR bloku aprakstos norādīts maksimums 100 A kopā un 30 A vienai drošinātāja vietai. Tas nenozīmē, ka sešas izejas drīkst vienlaikus slogot ar 30 A katru. Jāvērtē reālā vienlaicīgā slodze, barošanas kopne un katras izejas ierobežojums, ievērojot ražotāja lietošanas nosacījumus.

Vietu skaitu plāno pēc ķēdēm, nevis tikai ierīču skaita. Vienai ierīcei var būt atsevišķa jaudas un vadības barošana; citā instalācijā vairākas funkcijas ietilpst ražotāja paredzētā kopīgā ķēdē. To nosaka shēma. Ja daļai aprīkojuma vajadzīga pastāvīga barošana, bet citam — ieslēgta aizdedze, pārbaudi, vai izvēlētajā blokā šīs grupas iespējams nodalīt. Neapvieno tās ar improvizētu tiltiņu.

Ražotāju datu lapas var atsevišķi noteikt robežas blokam, barošanas grupai vai savienotājam. Piemēram, Blue Sea Systems ST Blade 5026 specifikācijā skaidri nodalīti 100 A blokam un 30 A ķēdei. Šis piemērs palīdz lasīt tehniskos datus, bet tā vērtības nav pārnesamas uz jebkuru citu kasti. Arī uzstādīšanas temperatūra un siltuma novadīšana var ietekmēt pieļaujamo lietojumu.

Kāpēc jāplāno arī barošanas kabelis un tā drošinātājs?

Papildu bloka izeju drošinātāji neaizsargā barošanas kabeļa posmu pirms bloka. Ja šis kabelis noberžas pret virsbūvi, bojājums atrodas pirms atzarojumu aizsardzības. Tāpēc barošanas līnijai vajadzīga atbilstoša aizsardzība pie avota, pēc iespējas samazinot neaizsargātā posma garumu un ievērojot konkrētās sistēmas prasības.

Barošanas kabeļa šķērsgriezumu nosaka pēc slodzes, garuma, pieļaujamā sprieguma krituma, izolācijas temperatūras un montāžas apstākļiem. Galveno drošinātāju izvēlas saskaņā ar kabeļa un savienojumu pieļaujamo slodzi, bloka robežām un vajadzīgo darbības raksturlīkni. Tā nomināls nav vienkārši visu mazo drošinātāju skaitļu summa. Arī katrs atzarojums jāaizsargā atbilstoši savam vadam un patērētājam.

Vienkārša shēma ar norādītu avotu, galveno aizsardzību, bloku, atzarojumiem un atgriezes ceļiem ļauj pamanīt kļūdas pirms montāžas. Ja nav skaidrs, kā šos elementus saskaņot, izvēles un aprēķina darbu uztici autoelektriķim. Šeit nav universālas “pieliec vēl dažus ampērus” formulas.

Pārbaudi arī atgriezes savienojumus. Negatīvā kopne, ja tāda ir blokā, jāatšķir no pozitīvās barošanas kopnes; kopnes esamība nenozīmē, ka tā jau savienota ar auto masu. Arī atgriezes vadi un savienojumi jāpielāgo slodzei. Marķējums un ražotāja shēma ir īpaši svarīgi blokiem, kam vairākas ārēji līdzīgas pieslēguma vietas atrodas cieši blakus.

Vai bloks ar releju vietām ir labāks?

Releju vietas ir noderīgas, ja paredzētajai vadības shēmai tie vajadzīgi. Relejs var nodalīt vadības ķēdi no patērētāja strāvas ceļa, taču tas neaizvieto drošinātāju. Jāpārbauda kontaktu pieļaujamā slodze, spoles spriegums, izvadu shēma un piemērotība konkrētajam patērētājam. Vienā korpusā ievietots relejs pats par sevi nepalielina bloka drošību.

Kombinēts mezgls var atvieglot vadu izvietošanu un diagnostiku, ja ir pieejama skaidra pieslēguma shēma. Vienkāršākai instalācijai atsevišķs drošinātāju bloks var būt ērtāks. Izvēli izdari pēc vajadzīgajām funkcijām un tehniskajiem datiem; papildus palīdzēs ceļvedis par pareizā auto releja izvēli.

Kādu drošinātāju formātu izvēlēties?

Izplatīti ir standarta plākšņveida ATO/ATC, MINI, zemā profila MINI un citi formāti, piemēram, MICRO. Lielāku strāvu sadalei izmanto arī MAXI vai skrūvējamus risinājumus. Saraksts nav ierobežots ar trim izmēriem, un vienāda nominālā strāva nenozīmē vienādus kontaktus vai korpusu.

Papildu blokam izvēlies tieši ražotāja norādīto formātu. Rūpnīcas mezglā saglabā paredzētās detaļas. Drošinātāju nedrīkst iespiest nepareizā ligzdā vai pielāgot tā kājiņas, lai tas turētos. Ja izmanto vairākus formātus, skaidri marķē ķēdes un sagatavo atbilstošas rezerves detaļas. Par nominālu un formāta saskaņošanu lasi rakstā kā izvēlēties pareizo auto drošinātāju.

Kā novērtēt mitruma aizsardzību un cenu?

Noskaidro, vai vietā būs kondensāts, putekļi, šļakatas vai mazgāšanas ūdens. Aizsargvāks nav automātisks pierādījums ūdensnecaurlaidībai. Apzīmējumu “ūdensizturīgs” salīdzini ar dokumentēto aizsardzības pakāpi un nosacījumiem: vai tā attiecas uz visu saliktu mezglu, kā jāievada kabeļi un vai vajadzīgi īpaši blīvējumi.

IP norāde viena pati neapliecina piemērotību karstumam, vibrācijām vai visiem mazgāšanas apstākļiem. Ražotāji atšķir šļakatu aizsardzību un ūdensnecaurlaidīgus izpildījumus. Ja konkrēta aizsardzības klase nav dokumentēta, nepiešķir to pēc vāka izskata. Izvēlies pēc iespējas aizsargātu montāžas vietu un atstāj pieeju apkopei.

Cenu salīdzini pēc pilna komplekta: bloks, vāks, savienotāji, stiprinājumi un nepieciešamie vadi vai drošinātāji var būt atsevišķi. Pašreizējo cenu skaties produktu kartītēs. Rūpnīcas elektroniska mezgla izmaksās var ietilpt diagnostika un programmēšana, tāpēc tā cenu nav jēgpilni vērtēt pret vienkāršu universālu turētāju.

Pirms pasūtījuma noskaidro, vai komplektā ir kontaktu spailes un vāks, vai drošinātāji jāizvēlas atsevišķi un kāds savienotāja tips nepieciešams. LED bojājuma indikators var palīdzēt orientēties, bet tas neaizstāj elektrisko pārbaudi un nepalielina atļauto slodzi. Izvēlies funkcijas, kas būs noderīgas tieši paredzētajā uzstādījumā.

Kā pareizi sagatavot uzstādīšanu?

Vispirms sagatavo shēmu un noskaidro auto ražotāja barošanas atslēgšanas procedūru. Ar izslēgtu aizdedzi dažas ķēdes joprojām ir barotas. Akumulatora atvienošanai var būt vajadzīgs gaidīšanas laiks un iestatījumu atjaunošana; nepielieto vienu universālu secību visiem automobiļiem. Darbs ar augstsprieguma sistēmām šajā ceļvedī nav paredzēts.

Izvēlies vietu prom no izplūdes sistēmas, kustīgām detaļām un tiešām šļakatām. Bloku nostiprini pie piemērotas pamatnes. Vadiem vajadzīga aizsardzība pret berzi, īpaši vietās, kur tie šķērso metāla malu. Savienotāju izmēru saskaņo ar vadu un spaili, izmanto atbilstošu presēšanas instrumentu un ievēro ražotāja pievilkšanas momentu.

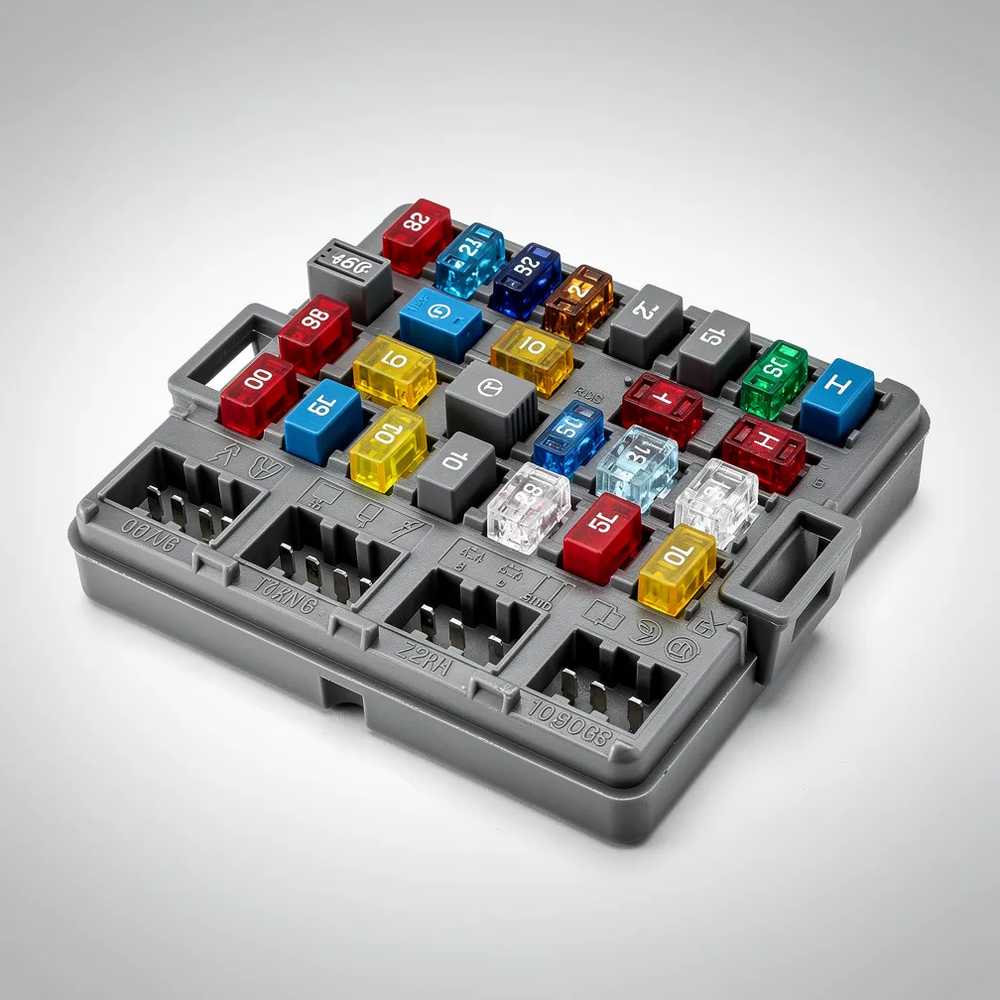

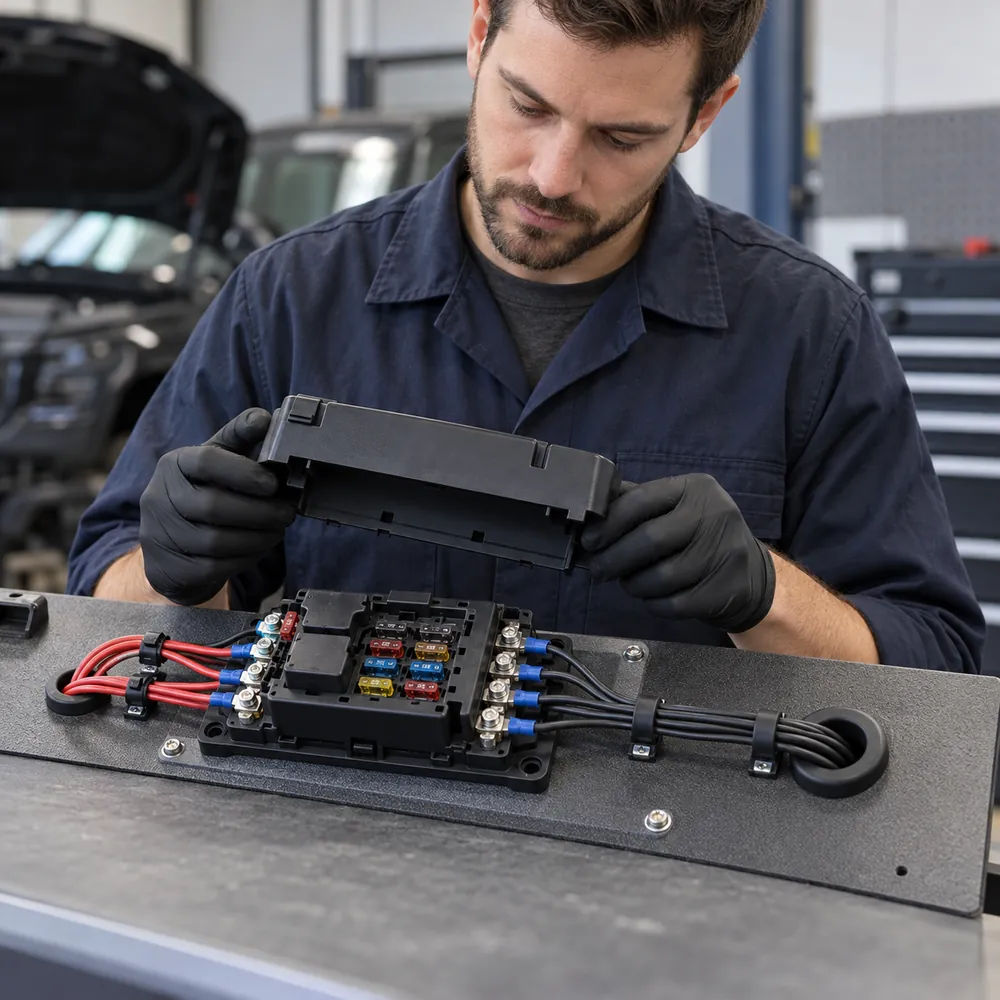

Saglabā izolāciju, vadu atslogošanu un skaidru ķēžu marķējumu. Pirms pieslēgšanas pārbaudi, vai nav sajaukta polaritāte, barošanas grupas vai masas savienojumi. Pēc montāžas pārbaudi darbību plānotajā slodzē un novērtē savienojumus. Neparasta sasilšana, smaka vai nestabila darbība ir iemesls nekavējoties meklēt kļūdu.

Kādas kļūdas visbiežāk pieļauj un kad vajadzīgs speciālists?

Bieža kļūda ir izvēlēties tikai pēc vietu skaita, nepārbaudot barošanas shēmu un strāvas robežas. Citas ir nepareizs drošinātāja formāts, nepietiekama kabeļa aizsardzība pie avota, neatbilstoši savienotāji un nepamatota paļaušanās uz aizsargvāku. Brīvas ligzdas nenozīmē, ka esošajai barošanai ir rezerve jaunam patērētājam.

Rūpnīcas kastes ar elektroniku vai daudziem savienotājiem nomaiņu uztici speciālistam, ja nav atbilstošas dokumentācijas un aprīkojuma. Profesionāla pārbaude vajadzīga arī pēc pārkaršanas vai atkārtotiem drošinātāju bojājumiem. Papildu bloka montāža var būt vienkārša mehāniski, tomēr vadu un aizsardzības izvēlei jābūt pamatotai. Nezināmu slodzi neatrisina jaudīgāka kaste.

Īss pārbaudes saraksts pirms pirkuma

• Atšķir rūpnīcas nomaiņu no atsevišķas papildu sadales.
• Pārbaudi detaļas atbilstību, formātu, barošanas shēmu un savienotājus.
• Nodali kopējo strāvas robežu no katras izejas ierobežojuma.
• Saskaņo kabeli, avota aizsardzību un atzarojumu drošinātājus.
• Pārbaudi spriegumu, temperatūru, mitruma aizsardzību un montāžas vietu.
• Noskaidro bojājuma cēloni pirms esošās kastes nomaiņas.

Tehniskās atsauces: Eaton drošinātāju turētāju izvēles vadlīnijas, Blue Sea Systems ST Blade strāvas robežu piemērs un Littelfuse automobiļu drošinātāju turētāju katalogs. Konkrētās instalācijas nosacījumus pārbaudi izvēlētā bloka un automašīnas dokumentācijā.
