Kā pārbaudīt auto stāvgaismu drošinātāju

Stāvgaismu drošinātāju pārbauda pēc konkrētā auto shēmas, nevis pēc minējuma, ka visām gaismām ir viens kopīgs drošinātājs. Vispirms noskaidro, kura gaisma vai funkcija nedarbojas, tad identificē pareizo ķēdi. Izņemtu drošinātāju var pārbaudīt vizuāli un ar multimetra nepārtrauktības režīmu. Ja tas vesels, jāturpina ar spuldzi, ligzdu, barošanu un vadību.

Šeit uzmanība pievērsta stāvgaismu jeb pozīcijas gaismu atteicei. Tā nav tas pats, kas dienas gaitas, bremžu vai tuvās gaismas funkcija, pat ja vairākas funkcijas atrodas vienā lukturī. Pareizs apraksts palīdz atrast vajadzīgo shēmu un nepasūtīt detaļas nepareizai ķēdei.

Kā noteikt, vai problēma saistīta ar drošinātāju?

Ieslēdz vajadzīgo gaismu režīmu pēc auto instrukcijas un apskati priekšējās un aizmugurējās pozīcijas gaismas. Pieraksti, vai nedeg viena spuldze, viena puse, priekšējās vai aizmugurējās gaismas, kā arī vai ir paneļa brīdinājums. Pārbaudi, vai slēdzis nav automātiskajā režīmā, kas konkrētajos apstākļos aktivizē citu apgaismojumu.

Viena nedegoša spuldze liek apskatīt arī spuldzi un ligzdu, taču neizslēdz atsevišķas ķēdes bojājumu. Vairāku gaismu atteice var norādīt uz kopīgu barošanu, bet pati par sevi nepierāda pārdegušu drošinātāju. Dažiem auto kreisajai un labajai pusei ir atsevišķa aizsardzība; citiem gaismas vada elektronisks bloks.

Ford rokasgrāmatā redzams konkrēts piemērs atsevišķi aizsargātām kreisās un labās puses gaismām. Šī piemēra numurus un ampēru vērtības nedrīkst izmantot citam auto. Dažām automašīnām ir arī vienas puses stāvgaismu režīms: pārliecinies, ka novērojamā atšķirība nav paredzēta slēdža funkcija.

Noder salīdzināt arī citus tās pašas lampas režīmus. Ja pagrieziena rādītājs vai bremžu gaisma darbojas, tas vēl nepierāda veselu pozīcijas gaismas ķēdi: var atšķirties kvēldiegs, kontakts vai LED vadības kanāls. Savukārt vairākas vienlaikus nedarbojošās funkcijas liek apskatīt kopīgu savienotāju un atgriezes ceļu. Šo salīdzinājumu pieraksti, nevis uzreiz secini, ka jānomaina viss lukturis.

Kur atrodas stāvgaismu drošinātājs?

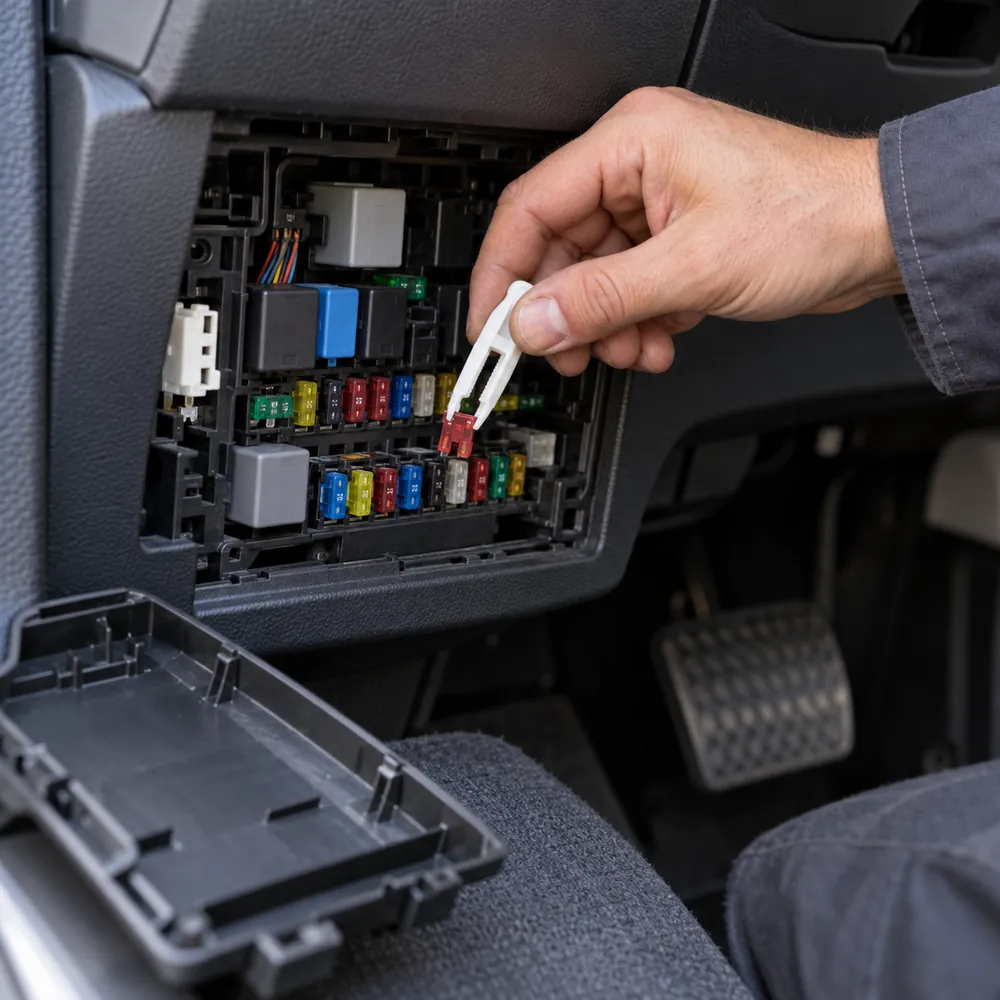

Attiecīgais bloks var atrasties salonā, motora nodalījumā, bagāžniekā vai citā vietā. Auto var būt vairāki bloki. Precīzu atrašanās vietu un piekļuvi nosaka lietošanas instrukcija konkrētajam izgatavošanas gadam un aprīkojumam. Vienas markas modeļiem nevar piemērot vienu kopīgu drošinātāja pozīciju.

Vāka shēmu salīdzini ar faktiskajām pozīcijām. Ja uzlīme nesalasāma, meklē ražotāja dokumentāciju vai lūdz palīdzību servisā. Forums un cita auto foto var palīdzēt atrast informāciju, taču neaizstāj precīzu shēmu. Plašāka orientācija blokā aprakstīta drošinātāju kastītes pārbaudes ceļvedī.

Kādi instrumenti nepieciešami?

Noder lukturītis, paredzēts drošinātāja izvilcējs un auto instrukcija. Multimetrs ar nepārtrauktības un pretestības režīmu palīdz pārbaudīt izņemtu detaļu, bet līdzsprieguma funkcija paredzēta barošanas mērījumiem pēc shēmas. Mērvadiem jābūt veseliem un izolētiem; nelieto instrumentu, ar kuru vari savienot blakus esošus kontaktus.

Digitālo multimetru kategorijā salīdzini UNI-T UT131B, bet savienotāju piekļuvei noder 92 daļu zonžu komplekts. Komplektā esošs uzgalis nav automātiski piemērots katrai auto ligzdai: pārbaudi tā izmēru un pieslēguma veidu. Zondes nedrīkst izplest kontaktus. Šie instrumenti palīdz mērīt, taču neaizstāj pareizu ķēdes identificēšanu.

Kā droši piekļūt blokam?

Pirms drošinātāja izņemšanas izslēdz dzinēju, aizdedzi un gaismas. Ļauj atdzist karstām detaļām un ievēro instrukcijā paredzēto elektronikas izslēgšanās kārtību. Bloka vāku atver, nesalaužot klipšus vai blīvējumu. Aizdedzes izslēgšana nenozīmē, ka visas bloka ķēdes ir bez sprieguma: dažas var būt pastāvīgi barotas.

Akumulatoru neatvieno pēc nejaušas universālas secības. Ja konkrētais darbs to prasa, ievēro ražotāja procedūru. Augstas strāvas elementus un integrētus elektronikas mezglus uztici speciālistam. Šādas robežas un pareizu nomaiņas nominālu uzsver arī Ford drošinātāju nomaiņas norādījumi; katram auto jāizmanto tā paša instrukcija.

Kā identificēt pareizo stāvgaismu drošinātāju?

Shēmā meklē “position lights”, “parking lamps”, “side lamps” vai attiecīgo gaismas vadības bloku. Nosaukums vien vēl nav pietiekams: salīdzini drošinātāja numuru, bloka atrašanās vietu, aizsargātās funkcijas un nominālu. Ar numura apgaismojumu var būt kopīga vai atsevišķa ķēde. Iespējamas arī atšķirības automobilim ar piekabes aprīkojumu.

Krāsu izmanto tikai kā papildu orientieri, nolasi strāvas marķējumu. Neizvēlies drošinātāju pēc pieņēmuma, ka stāvgaismām vienmēr vajadzīgi 5 A, 10 A vai 15 A. Neievieto elementu tukšā vietā un neizņem citus pēc kārtas, lai meklētu reakciju. Ja shēmā stāvgaismām nav atsevišķa maināma drošinātāja, turpmākā pārbaude jāveic pēc vadības sistēmas dokumentācijas.

Kā vizuāli pārbaudīt drošinātāju?

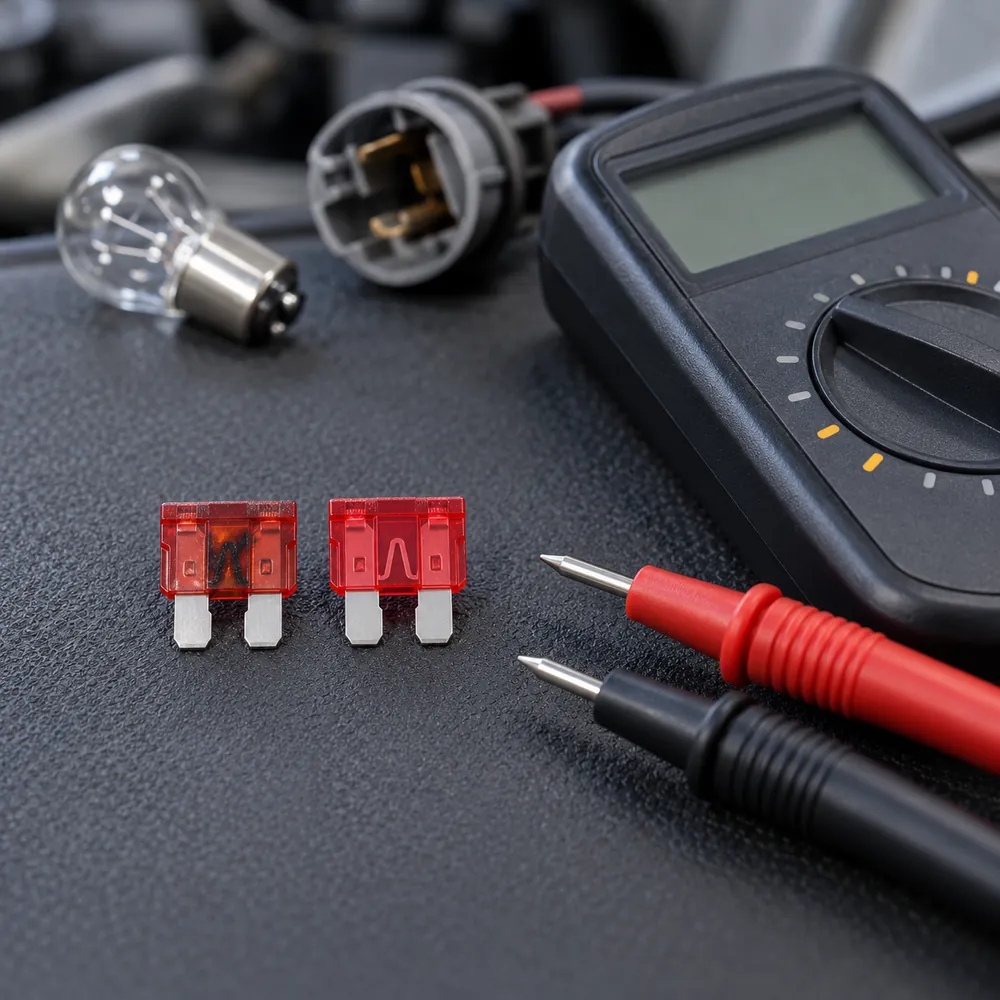

Izņem pareizo elementu ar izvilcēju un apskati to pret gaismu. Caurspīdīgā dakšveida drošinātājā var redzēt metāla tiltiņa pārtraukumu vai pārdeguma pēdas. Tomēr šķietami vesels tiltiņš ne vienmēr izslēdz bojājumu. Neskaidru detaļu pārbaudi elektriski.

Apskati arī kontaktus un ligzdu. Izkusis korpuss, aptumšojušies izvadi, mitrums vai vaļīga fiksācija prasa novērst cēloni, nevis vienkārši ievietot jaunu drošinātāju. Neieslēdz ķēdi ar acīmredzamu pārkaršanas bojājumu. Krāsa pati par sevi nenorāda, vai detaļa ir pārdegusi.

Kā pārbaudīt drošinātāju ar multimetru?

1. Pārbaudi izņemtu drošinātāju bez ārējā sprieguma, izolētu no pārējās ķēdes.
2. Melno mērvadu ievieto COM, sarkano — modeļa instrukcijā paredzētajā sprieguma/pretestības ligzdā. Tā var būt kopīga VΩmA ligzda; neizmanto atsevišķu tikai strāvas mērīšanai paredzētu ligzdu.
3. Ieslēdz nepārtrauktības vai piemērotu pretestības režīmu un īsi savieno zondes, lai pārbaudītu instrumenta darbību.
4. Pievieno vienu zondi katram drošinātāja metāla kontaktam. Nolasi rezultātu.
5. Pie OL vai skaņas neesības pārbaudi mērvadus un kontaktu, tad atkārto. Nepārtrauktība vai maza pretestība norāda uz savienotu elementu.

Fluke nepārtrauktības pārbaudes instrukcija skaidro atslēgtas ķēdes un pareizu ligzdu nozīmi. Pretestību nemēri ieslēgtā auto ķēdē. Atsevišķas detaļas pārbaude arī neapstiprina, ka visa stāvgaismu barošana darbojas; vispārīgie paņēmieni apkopoti drošinātāju pārbaudes rakstā.

Ko darīt, ja drošinātājs ir vesels?

Pārbaudi attiecīgo spuldzi, ligzdas fiksāciju, koroziju un redzamos vadus. Parastai kvēldiega spuldzei noder spuldzes pārbaude ar multimetru. Integrētam LED lukturim šī metode nav universāla; jāievēro tā vadības un barošanas procedūra.

Ja vajadzīgs sprieguma mērījums, izmanto pareizo režīmu un shēmā noteiktos kontaktus, aktivizējot attiecīgo gaismas funkciju. Spriegums bez slodzes vēl nepierāda veselus kontaktus, un 0 V var rasties arī neaktivizētas vai elektroniski atslēgtas izejas dēļ. Fluke sprieguma krituma ceļvedis palīdz saprast barošanas pārbaudi zem slodzes.

Izvēlies pārbaudītu masas atskaites punktu un nesavieno blakus esošus kontaktus ar zondi. Krāsota virsma vai netīrs stiprinājums var dot maldinošu rādījumu. Ja nepieciešama pārbaude ar pieslēgtu lampu, izmanto tam paredzētu adapteri vai ražotāja atļautu piekļuvi. Nepārdur vada izolāciju pēc ieraduma: bojāta aizsardzība vēlāk var kļūt par mitruma un korozijas vietu.

Paneļa brīdinājums nav automātiska CAN kopnes bojājuma diagnoze. HELLA apgaismojuma elektronikas pārskats rāda, ka gaismu funkcijas var tikt uzraudzītas elektroniski. Ja shēma vai nepieciešamā vadība nav saprotama, pārbaudi turpina autoelektriķis.

Kā pareizi nomainīt bojātu drošinātāju?

Nomaiņai izmanto ražotāja paredzēto strāvas nominālu, izmēru, konstrukciju un citus parametrus. Tas, ka vecajā ligzdā atradās konkrēta detaļa, vēl nepierāda pareizu iepriekšējo izvēli, tāpēc pārbaudi arī instrukciju. Standarta GM, MINI un zemā profila drošinātāji nav savstarpēji aizvietojami tikai vienādu ampēru dēļ.

Izslēgtai ķēdei ievieto pareizo detaļu tajā pašā pozīcijā un atjauno bloka vāku. Pēc tam aktivizē stāvgaismas, apskati visas sākotnēji nedarbojušās lampas un pārliecinies, ka aizsardzība atkārtoti nenostrādā. Drošinātājs nav jāiespiež ar spēku, ja tas neatbilst ligzdai.

GM drošinātāju kategorijā redzamie 5 A un 10 A varianti ir piemēri divām dažādām nominālajām prasībām. Tie nav universāli stāvgaismu drošinātāji. Izvēlies tikai sava auto shēmā paredzēto tipu un vērtību, salīdzinot arī pilnos produkta datus.

Kāpēc drošinātājs pārdeg atkārtoti?

Iespējams bojāts vads, saspiesta izolācija, mitrums, neatbilstoša spuldze vai papildu aprīkojuma pieslēgums. Pārbaudei noder informācija, vai problēma sākās pēc spuldzes maiņas, piekabes pieslēgšanas, remonta vai lietus. Šīs sakritības palīdz izvēlēties pārbaudes virzienu, bet neapstiprina vienu konkrētu cēloni.

Servisam pasaki arī, vai aizsardzība nostrādā uzreiz vai pēc ilgākas gaismu darbības. Ja bojājums parādās, atverot bagāžnieku, apskatāms kustīgais vadu posms; ja tikai ar piekabi, jāpārbauda attiecīgais savienojums un aprīkojums. Nepārvieno ķēdes, lai izolētu cēloni bez shēmas. Mērķis ir atrast konkrēto bojājumu, saglabājot sākotnēji paredzēto aizsardzību.

Ja jaunais pareizais drošinātājs pārdeg, ķēdi netestē ar atkārtotu detaļu maiņu. Neliec lielāku nominālu un neapej aizsardzību. Bojājums ir jāatrod un jānovērš. Arī slēdža, releja vai vadības bloka pārbaudei jābūt pamatotai ar shēmu, nevis pieņēmumu, ka katram auto ir vienāds stāvgaismu relejs.

Vai iespējams pagaidu risinājums bez pareizā drošinātāja?

Drošinātāju neaizstāj ar mazāku vai lielāku strāvas nominālu, foliju, monētu vai vadu. Aizsardzībai jāpaliek tādai, kādu paredz auto ražotājs. Arī citas sistēmas šķietami vienāds drošinātājs nav automātiski piemērota rezerve: var atšķirties konstrukcija, un tā izņemšana var atslēgt vajadzīgu funkciju.

Izmanto identificētu pareizā tipa rezervi vai iegādājies piemērotu detaļu. Ja vajadzīgās stāvgaismas nevar atjaunot, plāno palīdzību un pārvietošanu, ņemot vērā drošu redzamību. Dienas gaitas gaismas priekšā neaizstāj visas aizmugurējās pozīcijas gaismas. Nelieto improvizētu pieslēgumu, lai tikai aizbrauktu līdz veikalam.

Cik maksā nomaiņa servisā?

Pašas detaļas cenu apskati produkta lapā. Darba izmaksas atkarīgas no piekļuves un tā, vai bojāta tikai detaļa vai vajadzīga ligzdas, vadu un vadības diagnostika. Pirms remonta noskaidro, kas tāmē iekļauts un kura pārbaude apstiprinājusi cēloni. Viena drošinātāja nomaiņu nevar pielīdzināt īssavienojuma meklēšanai.

Praktiski padomi un biežākās kļūdas

• Saglabā pareizo shēmu, drošinātāja numuru un simptomu aprakstu.
• Glabā identificētas rezerves aizvērtā iepakojumā vai paredzētā vietā, nevis brīvi blokā.
• Neatstāj vāku nenofiksētu un novērs mitruma iekļūšanas cēloni.
• Neizdari diagnozi pēc korpusa krāsas, vienas nedegošas lampas vai viena sprieguma rādījuma.
• Nomaiņas laikā ievēro izslēgšanu un nepielieto spēku pret ligzdu.
• Pēc remonta pārbaudi visas vajadzīgās gaismas; atkārtota pārdegšana nozīmē nepabeigtu remontu.

Precīza stāvgaismu pārbaude apvieno funkcijas apskati, pareizas ķēdes identificēšanu un atbilstošu mērījumu. Ja drošinātājs vesels vai jauns atkārtoti pārdeg, nākamais solis ir cēloņa diagnostika, nevis cita nomināla izmēģināšana.
