Kas jāzina par auto releju, veicot pasūtījumu?

Lai pasūtītu pareizo auto releju, visnoderīgākie ir transportlīdzekļa dati, esošās detaļas numurs un salasāma kontaktu shēma. Ar aprakstu “vajag 12 V releju ar piecām kājiņām” bieži nepietiek. Vienāda izmēra korpusā var būt pārslēdzoši kontakti, divas 87 izejas vai atšķirīga spoles impulsu slāpēšana.

Šis kontrolsaraksts palīdz sagatavot informāciju veikalam un pārbaudīt piedāvājumu pirms pirkuma. Tas neaizstāj diagnostiku: neiedarbošanās, mirgojošas gaismas vai pārkaršana vēl nepierāda, ka jānomaina relejs. Ja nav noskaidrots cēlonis, vispirms vajadzīga pārbaude.

Kādus datus sagatavot pasūtījumam?

• Auto identifikācija: marka, modelis, izlaidums vai ražošanas periods, dzinēja variants un vajadzīgā komplektācija. Precizēšanai noder VIN; nododiet to veikalam privāti, nevis publicējiet kopā ar personas datiem.
• Releja atrašanās vieta un uzdevums: bloka apzīmējums, pozīcija un shēmā norādītā funkcija. “Gaismas relejs” nav viens universāls produkta numurs.
• Numuri uz detaļas: OE numurs un ražotāja artikuls, ieskaitot visas beigās esošās rakstzīmes. Pierakstiet tos pilnībā, nesajaucot ar datuma vai partijas marķējumu.
• Shēma un foto: salasāms korpusa marķējums, pamatne, spailes un stiprinājums. Ja detaļu izņemt nav droši vai atļauts, sākumā izmantojiet auto dokumentāciju.
• Specifikācija: spoles nominālais spriegums, kontaktu konfigurācija, slodzes nomināli, diode vai rezistors un mehāniskie izmēri.

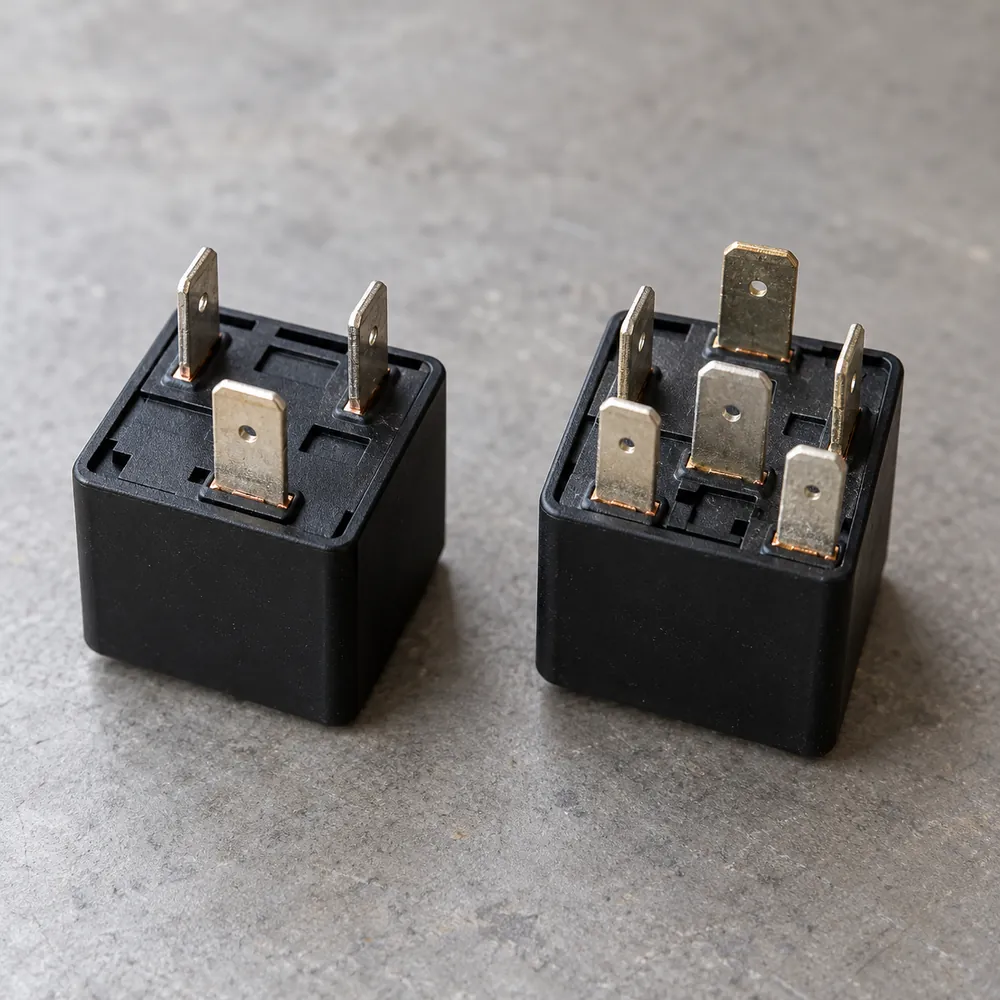

Salīdzināšanai: četru un piecu spaiļu varianti

Vispārējo releju kategorijā Bosch 0986332209 ir norādīts kā 12 V 30 A četru spaiļu relejs ar rezistoru, bet otrs piemērs ir 12 V 20/30 A piecu spaiļu 87a variants ar rezistoru. Tie palīdz salīdzināt pasūtījuma laukus, nevis sola saderību ar jūsu auto. Pārbaudiet arī ligzdu un stiprinājuma vajadzību.

Lielāks nomināls vai piektā spaile nav automātisks uzlabojums. Ja atbilstība nav norādīta pēc detaļas numura, prasiet pārbaudītu aizvietotāja specifikāciju. Salīdzinājumu nevajag balstīt tikai uz fotogrāfiju vai lietotāju atsauksmēm.

Auto modelis un izlaiduma gads: kāpēc ar tiem vien nepietiek?

Vienā modeļa nosaukumā var būt vairākas paaudzes, dzinēji un elektriskās sistēmas. Relejs var mainīties arī ražošanas perioda vai aprīkojuma dēļ. Reģistrācijas gads ne vienmēr precīzi identificē ražojuma variantu. Tādēļ auto dati palīdz meklēt, bet vajadzīgais numurs un shēma palīdz noslēgt izvēli.

Ja pašreizējā detaļa jau reiz nomainīta nepareizi, tās kopēšana kļūdu atkārtos. Salīdziniet ar rūpnīcas informāciju vai uzticamu atbilstības katalogu. Arī bojāts vai izkusis releja turētājs var prasīt atsevišķu remontu; jauns relejs neatjauno sadegušus kontaktus.

Funkcija, shēma un īpašie moduļi

Gaismas, degvielas sūkņa, ventilatora un kondicioniera releju nosaukumi apraksta ķēdi. Tie nenozīmē, ka visiem šiem patērētājiem der vienāds komutācijas relejs. Ventilatora ātruma modulis, degvielas sūkņa elektroniskā vadība, kvēlsveču bloks vai īpašs laika relejs nav aizstājams ar parastu kubveida releju tikai līdzīga nosaukuma dēļ.

Kondicioniera ķēdē var tikt komutēts konkrēts patērētājs, piemēram, kompresora sajūgs attiecīgi aprīkotā auto. Ne katram kompresoram ir šāda konstrukcija. Hibrīda vai elektroauto augstsprieguma kompresora darbā neizmantojiet vispārīga 12 V releja nomaiņas padomus.

Kontaktos pārbaudiet, vai vajadzīgs normāli atvērts, pārslēdzošs 87a vai divu 87 izeju variants. HELLA releju katalogs parāda dažādas shēmas. Foto no korpusa augšpuses un shēma no pamatnes var būt atšķirīgā skatpunktā; nepārzīmējiet fizisko secību pēc minējuma. Vispārīgo principu skaidro releja darbība elektroniskajā vadības sistēmā.

Spriegums, strāva un spoles aizsardzības elements

Spoles 12 V vai 24 V nomināls ir jānošķir no kontaktu slodzes nomināla. Nepietiek izvēlēties releju ar “vairāk ampēriem”: jāvērtē darba spriegums, slodzes veids, ieslēgšanās strāva un temperatūras apstākļi. TE kontaktu nominālu skaidrojums rāda, ka vienai konstrukcijai pieļaujamā slodze atšķiras pēc slodzes rakstura. 20/30 A pārslēdzošam variantam atzaru nominālus pārbaudiet dokumentācijā.

Diode un rezistors uz spoles nav identiski. Diodes variantam ir noteikta polaritāte, un tās apgriešana var radīt bojājumu. Slāpēšanas veids var ietekmēt arī atslēgšanās dinamiku, kā skaidro TE spoles impulsu slāpēšanas materiāls. Šī funkcija nenozīmē, ka relejs aizstāj ķēdes drošinātāju.

Diodes varianti — tikai atbilstošai shēmai

Šeit 12 V 40 A četru spaiļu relejs ar diodi un 12 V 20/30 A piecu spaiļu 87a relejs ar diodi ilustrē otru salīdzinājumu. Tie nav automātiski aizvietotāji iepriekšējā blokā redzamajiem rezistora variantiem. Pasūtījumā norādiet vajadzīgo polaritāti, kontaktu shēmu un turētāju; nepaļaujieties tikai uz vienādu spriegumu.

Oriģinālā vai pēctirgus detaļa?

Oriģinālā iepakojumā pārdota detaļa un detaļa no OE piegādātāja nav obligāti viens un tas pats piedāvājums. Auto ražotājs ne vienmēr pats izgatavo releju. Savukārt pēctirgus produkts nav automātiski zemākas kvalitātes vai lētāks. Svarīga ir pārbaudīta numura atbilstība, tehniskā specifikācija, izcelsme un pārdevēja nosacījumi.

Budžets palīdz izvēlēties starp piemērotiem piedāvājumiem, taču neattaisno neatbilstošu shēmu vai spoles spriegumu. Garantiju, piegādi un atgriešanu izvērtējiet konkrētajai precei. Zīmola nosaukums vien negarantē saderību, un atbilstības saraksts jālasa konkrētajam produktam.

Kā korekti nosūtīt pieprasījumu veikalam?

Noderīgs pieprasījums ir: “Nepieciešams relejs šim auto un šai bloka pozīcijai; pievienoju pilno OE/artikula numuru, marķējuma un pamatnes foto. Lūdzu pārbaudīt aizvietotāja kontaktu shēmu, spoles spriegumu un slāpēšanas elementu.” Pievienojiet vajadzīgos auto datus, nevis tikai kļūmes aprakstu.

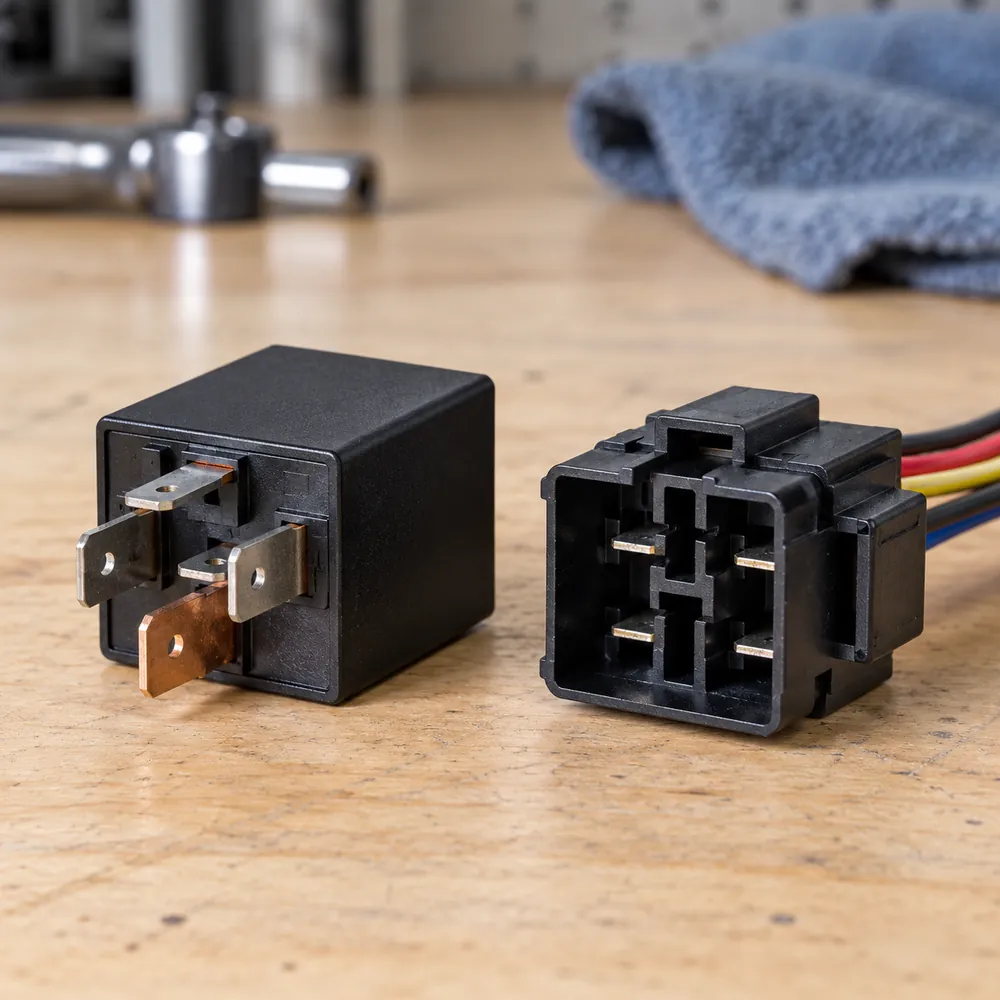

Saņemot piedāvājumu, salīdziniet numuru, tehniskos parametrus un komplektāciju vēlreiz. Pārbaudiet, vai vajadzīgā ligzda, kronšteins vai citi piederumi ir iekļauti. Skatiet aktuālo pieejamību preces kartē; neizdariet pirkuma secinājumu pēc vecas rakstā minētas cenas. Plašāks parametru skaidrojums ir auto releja izvēles ceļvedī.

Biežākās pasūtījuma kļūdas

• Nepilns numurs vai nepareizs auto variants; viena izlaista rakstzīme var mainīt atbilstību.
• 12 V un 24 V sajaukšana vai kontaktu nomināla uztveršana kā spoles strāva.
• 87a sajaukšana ar otru 87, diodes neievērošana vai minēta fiziskā spaiļu secība.
• Neatbilstoši spaiļu izmēri, korpusa augstums vai stiprinājums, lai gan prece vizuāli līdzinās.
• Releja pirkšana pirms ligzdas, vadu un patērētāja kļūmes noskaidrošanas.

Pēc saņemšanas: uzstādīšana un pārbaude

1. Salīdziniet saņemto marķējumu un shēmu ar pasūtījumu pirms atvēršanas vai montāžas. Ja atbilstība nav skaidra, vispirms precizējiet to.
2. Novietojiet auto droši, izslēdziet patērētājus un ievērojiet modelim paredzēto gaidīšanas un atslēgšanas kārtību. Akumulatoru neatvieno patvaļīgi pēc universāla padoma.
3. Mainiet tikai paredzēto pieejamo releju, nebojājot ligzdu. Nelieciet detaļu ar spēku un neapstrādājiet kontaktus ar nejaušu līdzekli.
4. Atjaunojiet sistēmu pēc instrukcijas un pārbaudiet funkciju. Atkārtota kļūme, sakaršana vai izdegšana nozīmē nepieciešamu diagnostiku, nevis lielāku releju vai drošinātāju.

Pareizi sagatavoti pasūtījuma dati samazina kļūdaina pirkuma risku. Izvēli pabeidz nevis ar solījumu, ka auto strādās nevainojami, bet ar pārbaudītu detaļas atbilstību un vajadzīgās ķēdes darbības pārbaudi.
