Laivas elektrosistēmas uzturēšana: akumulatori, savienojumi un drošība

Laivas elektrosistēmas apkope sākas ar uzticamu enerģijas rezervi un pārbaudāmām drošības funkcijām: dzinēja iedarbināšanu, navigācijas gaismām, sakariem un ūdens atsūknēšanu. Mitrums, sāls, vibrācijas un šauri nodalījumi prasa rūpīgu materiālu izvēli. Tomēr uzraksts “marine” vai augsta IP klase nav garantija, ka jebkura detaļa derēs jebkurā laivas vietā.

Šajā ceļvedī nošķirsim īpašnieka ikdienas pārbaudes no elektroinstalācijas darbiem, kuri jāuztic kompetentam laivu elektriķim. Aplūkosim bateriju veidus, uzlādi un ziemošanu, vadu aizsardzību, drošinātājus, apgaismojumu un navigāciju. Šeit nav universālas krasta barošanas vai akumulatoru bankas pieslēgšanas shēmas: konkrēto sistēmu veido pēc laivas un aprīkojuma prasībām.

Kāpēc profilakse ir svarīgāka par remontu uz ūdens?

Uz ūdens zudis elektriskais savienojums var ietekmēt ne tikai komfortu. Ja nedarbojas sakari, navigācijas gaismas vai tilpnes sūknis, problēmu nevar atlikt kā sadzīves ierīces remontu. Pirms izbraukšanas pārbaudi vajadzīgās funkcijas piestātnē, kur vēl iespējams novērst traucējumu un droši mainīt plānu.

Sālsūdens veicina metālu un kontaktu koroziju; arī saldūdens, kondensāts un noplūdes var bojāt elektroniku. Vibrācijas ietekmē vaļīgus savienojumus, bet temperatūra un vadu sablīvēšana — siltuma izkliedi. Pārbaužu biežumu nosaka lietojums un instrukcija. Viena ikgadēja apskate neaizstāj uzmanību pēc vētras, applūšanas vai neparastas smakas.

Divi 12 V lādētāji akumulatora apkopes salīdzināšanai

Victron lādētāju kategorijā salīdzini Blue Smart IP65 12/10 un 12/15: tie paredzēti 12 V akumulatoriem ar attiecīgi 10 A un 15 A uzlādes strāvu. Izvēli nosaka baterijas tips, ietilpība, pieļaujamā uzlāde un plānotā uzstādīšana, nevis princips “vairāk ampēru vienmēr labāk”.

Šīs kartes nav solījums jebkurai laivas baterijai vai vietai. Ražotāja drošības instrukcija prasa atbilstošu ventilāciju un aizsargātu novietojumu. IP65 neļauj lādētāju likt ūdenī, noslēgtā baterijas kastē vai degvielas tvaiku zonā. Uzlādes režīmu pārbaudi arī baterijas dokumentācijā.

Laivas elektrosistēmas pamatelementi

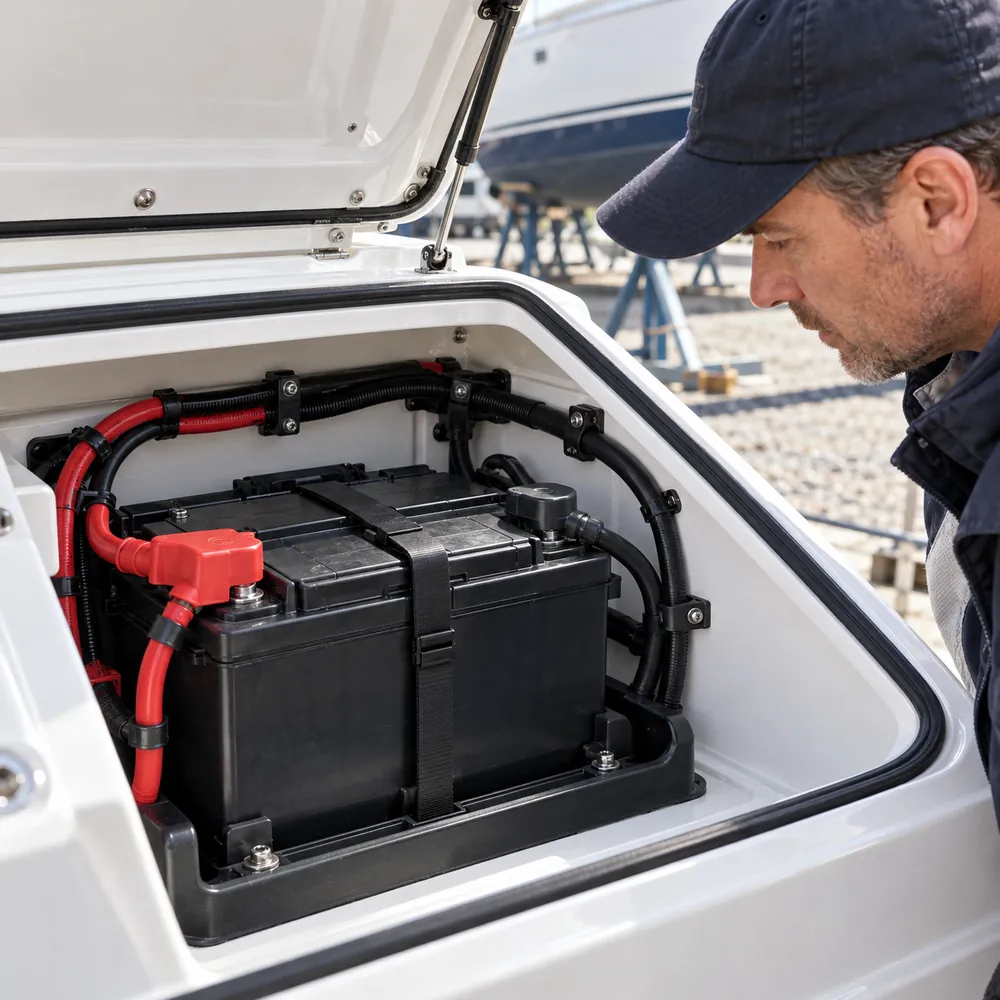

Starta un servisa akumulatori

Starta baterija paredzēta motora iedarbināšanai, bet servisa jeb patērētāju baterija baro aprīkojumu ilgākā laikā. Dažiem modeļiem ir kombinēts pielietojums. “Dziļās izlādes” apzīmējums raksturo piemērotību cikliskam darbam, nevis atļauju bateriju regulāri izlādēt pilnībā bez nolietojuma.

Exide apkopes ieteikumi īpaši brīdina par pilnīgu izlādi un nepareizu glabāšanu. Izvēloties bateriju, vajadzīgs enerģijas patēriņa plāns un motora prasības. Spaiļu izvietojums, izmēri, stiprināšana, pieļaujamais slīpums un ventilācija ir tikpat svarīgi kā Ah skaitlis.

Vadi, savienojumi un aizsardzība

Elektriķis izvēlas vadītāja materiālu, elastību, izolāciju un šķērsgriezumu atbilstoši slodzei un videi. Laivās bieži izmanto alvotus daudzdzīslu vara vadus un piemērotus uzgaļus, taču ne katrs “ūdensizturīgs savienotājs” der lielai strāvai. Nerūsējošs stiprinājums nav automātiski labs strāvas vadītāja aizstājējs.

Drošinātāju vai automātslēdzi izvēlas kopā ar aizsargājamo vadu, patērētāju un sistēmas spriegumu. Jāņem vērā arī atslēgšanas spēja un konkrētās vietas vides prasības. Elektriskā aizsardzība nav dekoratīvs papildinājums, ko aizvieto ar biezāku izolācijas lenti vai pārklājumu.

Uzlāde un invertors

Akumulatorus var lādēt motora ģenerators, krasta barošanas lādētājs, saules sistēma vai piemērots vēja ģenerators. Katram avotam vajag baterijai atbilstošu regulēšanu. Invertors pārveido līdzstrāvu maiņstrāvā; tā 230 V izeju nedrīkst uztvert kā “drošu 12 V ierīci” tikai tādēļ, ka tas pieslēgts baterijai.

Krasta maiņstrāvas barošana, invertora izeja, DC negatīvais savienojums un aizsargzemējums nav viens un tas pats. Blue Sea skaidrojums parāda, kāpēc aizsardzība un zemējums jāvērtē sistēmas līmenī. Šis tehniskais avots nav Latvijas normu aizstājējs vai paša spēkiem pārņemama shēma.

Galvaniskās korozijas risinājums nav aizsargzemējuma atvienošana. Izolatora vai izolācijas transformatora izvēli un montāžu izvērtē speciālists, saglabājot paredzēto elektrisko aizsardzību. Pirms krasta barošanas lietošanas apskati kabeli, spraudņa korpusu un ieeju: bojātas, sakarsušas vai mitras detaļas nelieto. Noplūdes aizsardzības pārbaudi veic pēc konkrētās sistēmas instrukcijas; aizsardzības nostrādi neapiet ar adapteri vai cita vada pārveidošanu.

Regulāras pārbaudes un sezonālā profilakse

Pirms izbraukšanas: pārbaudi uzlādes rezervi, navigācijas un sakaru darbību, gaismas, redzamus kabeļu bojājumus un sūkņa paredzēto darbību. Ja ierīce ieslēdzas, bet izslēdzas slodzes brīdī, pieraksti apstākļus; tikai miera spriegums vēl neparāda pilnu baterijas un barošanas spēju.

Periodiskā, piemēram, ikmēneša apskatē: izvērtē spaiļu ārējo stāvokli, baterijas stiprinājumu, vadu atbalstu, lūku blīves un mitruma pēdas. Nevelc un neatskrūvē savienojumus, kam pieslēgta barošana. Uzskaiti atkārtotu uzlādes trūkumu, jo tas var liecināt par slēptu patēriņu vai nepietiekamu uzlādi.

Sezonas sākumā: pēc vajadzības pārbaudi baterijas spēju izpildīt uzdevumu, uzlādes avotus, paneļus un aizsardzību. Navigācijas ierīcēm veic ražotāja noteiktās pārbaudes un kalibrēšanu tikai tur, kur tā vajadzīga. Sezonas beigās: sastādi glabāšanas un uzlādes plānu, novērs mitruma iekļūšanu un atstāj skaidru darbu sarakstu nākamajai sezonai.

Korozija, mitrums un ūdensizturība

Vispirms novērst cēloni, tad atjaunot savienojumu

Koroziju nevar ilgstoši atrisināt tikai ar aerosolu. Vispirms jāatrod ūdens iekļūšanas vieta, vaļīgums vai neatbilstošs materiāls. Pirms elektriska savienojuma remonta droši jāizolē visi attiecīgie avoti, tostarp lādētāji un saules padeve; viena slēdža izslēgšana ne vienmēr atslēdz visu laivu.

Sakarsis, dziļi korodējis vai apdedzis uzgalis var būt jāmaina kopā ar bojāto vada posmu. Savienojumu nevar uzskatīt par salabotu, ja tas ārēji noslīpēts, bet vara dzīslas zem izolācijas paliek bojātas. Pievilkšanai izmanto norādīto momentu, nevis “cik stingri izdodas”.

Pretkorozijas vaski, kontaktu tīrītāji un dielektriskas smērvielas veic atšķirīgus uzdevumus. Lieto tikai materiālam un ierīcei atļauto līdzekli paredzētajā vietā. Smērviela neveido elektrisku kontaktu un neaizvieto blīvi. Skābes neitralizēšanas vai abrazīvas tīrīšanas recepti nepiemēro visiem bateriju tipiem un smalkiem kontaktu pārklājumiem.

IP klase jāvērtē kopā ar uzstādīšanu

IP norāde raksturo noteiktos apstākļos pārbaudītu apvalka aizsardzību; tā neapstiprina izturību pret visiem sāls, degvielas vai ilgstošas iegremdēšanas apstākļiem. Kabeļu ievadi, blīves un savienotāja pareiza savienošana ietekmē rezultātu. Nav universālas prasības visam laivas aprīkojumam “vismaz IP67”.

Novieto savienojumus prom no vietām, kur regulāri krājas ūdens. Blīvē kabeļu ievadus pēc instrukcijas, saglabā ventilāciju un paredzēto ūdens noteci. Pilēšanas cilpa var palīdzēt, lai ūdens netek gar vadu uz ierīci, bet tā neaizvieto pareizu ievadu. Mitruma absorbents neatrisina noplūdi un nav iemesls aizvērt vajadzīgo ventilāciju.

Pēc sālsūdens lietošanas laivas ārējo aprīkojumu tīri tam paredzētajā veidā. Svaiga ūdens noskalošana nenozīmē, ka drīkst ar strūklu mazgāt elektrisko paneli, baterijas kasti vai lādētāju. Ievēro ierīču tīrīšanas norādes un pārbaudi, vai pēc darba nodalījumā nav palicis ūdens. Droši sausa montāžas vieta ir vērtīgāka par papildu pārklājuma slāni pār regulāru noplūdi.

Pārbaudi tilpnes sūkni un pludiņa vai sensora darbību, jo ūdens kontrole palīdz pasargāt laivu un aprīkojumu. Piestātnē atstātas laivas automātiskās atsūknēšanas barošanu nedrīkst neapdomīgi izslēgt, veicot vispārīgu “atvieno visas baterijas” ieteikumu. Glabāšanas un drošības režīmus nosaka atsevišķi.

Akumulatoru veidi un specifiskās prasības

Apkopjama svina-skābes baterija

Elektrolīta pārbaudi un destilēta ūdens papildināšanu veic tikai baterijai, kurai ražotājs to paredzējis, ievērojot drošības instrukciju. Neatver noslēgtu bateriju. Uzlādes laikā nepieciešama piemērota ventilācija un aizsardzība pret dzirkstelēm. Bateriju nostiprina un pasargā spailes no nejauša metāla priekšmeta pieskāriena.

AGM

AGM arī ir svina-skābes tehnoloģija, tikai elektrolīts absorbēts materiālā. Ūdeni parastā apkopē nepievieno. “Bezapkopes” attiecas uz noteiktām baterijas darbībām, nevis spaiļu, stiprinājumu un uzlādes ignorēšanu. Starta AGM un cikliskam darbam paredzēta AGM nav automātiski vienāds pielietojums.

Gēla baterija

Gēla baterijai nepieciešams tās specifikācijai atbilstošs uzlādes profils. Nepārmanto nejauši izvēlētu AGM vai atjaunošanas režīmu. Exide Equipment GEL piemērs rāda, ka servisa bankai paredzētas īpašības jāvērtē kopā ar pareizu uzlādi un pieļaujamo izlādes dziļumu.

LiFePO₄

LiFePO₄ baterijai vajadzīga paredzētā BMS un uzlādes avotu savietojamība. BMS aizsardzības nostrāde nav normāls ikdienas izlādes mērķis. Pāreja no svina baterijas var prasīt ģeneratora slodzes un uzlādes vadības pārskatīšanu, nevis tikai tāda paša izmēra korpusa ievietošanu.

Zemas temperatūras uzlādes ierobežojumi atšķiras pēc modeļa. Victron Lithium Smart instrukcija, piemēram, nosaka savas temperatūras robežas; tās nepārkopē visām litija baterijām. Papildu izvēles apsvērumi ir LiFePO₄ ceļvedī un laivu akumulatoru rakstā.

Uzlādes sistēmas optimizācija un enerģijas uzskaite

Uzlādes avotiem jābūt saskaņotiem ar bateriju bankas spriegumu un ķīmiju. Divu banku atdalīšanai var izmantot konkrētajai sistēmai piemērotu releju, izolatoru vai DC–DC risinājumu. Ne katra metode der dažādām bateriju ķīmijām. Ģeneratora iespējas un baterijas pieļaujamā strāva jāvērtē kopā.

Saules panelim vajadzīgs atbilstošs kontrolieris; izvēli nosaka arī paneļa spriegums un savienojums. Vēja ģeneratoram ir savas vadības un drošas uzstādīšanas prasības. Šie avoti nav automātisks aizvietotājs uzlādei no krasta, ja dienas patēriņš pārsniedz saražoto enerģiju.

Akumulatora monitors palīdz sekot patēriņam un uzlādei, bet tas jāiestata pareizi un jāinterpretē pēc tā darbības. Viena procentu vērtība var būt kļūdaina pēc nepareiza iestatījuma vai neuzskaitītas ķēdes. Regulāri pārbauda faktiskos iestatījumus un darbību, nevis veic universālu visu regulatoru “kalibrēšanu”. Lādētāju izvēli papildina atsevišķs izvēles ceļvedis.

Akumulatoru ziemošana un ilgstoša glabāšana

Glabāšanas uzlādes līmeni, temperatūru un pārbaudes biežumu nosaka baterijas ražotājs. Svina baterijas nedrīkst vienkārši atstāt izlādētas; litijam nav universāli piemērojams viens 40–60% noteikums. Arī glabāšanas vietai nav visiem vienas ideālās temperatūras. Pirms uzlādes pēc ziemas pārbaudi baterijas stāvokli un atļauto temperatūru.

Ja bateriju izņem vai atvieno, ievēro laivas procedūru un noskaidro, kas vairs nedarbosies. Automātiskais sūknis un signalizācija var būt jānodrošina citādi. Uzskaiti arī nelielus pastāvīgus patērētājus, kas ilgā laikā var iztukšot banku. Izslēgts galvenais slēdzis ne vienmēr atslēdz visas atsevišķi barotās ķēdes.

Uzturēšanas lādētāju izvēlies tikai tad, ja baterija un uzstādīšana pieļauj tādu režīmu. Pastāvīga vienkārša “trickle” uzlāde nav automātiski droša alternatīva kontrolētai uzturēšanai. Saglabā pārbaudes iespēju un neuzskati lādētāja klātbūtni par garantiju, ka visu ziemu viss būs kārtībā.

Vadu izvēle, izvietojums un savienojumu apkope

Šķērsgriezumu nosaka strāva, pilns ķēdes garums, pieļaujamais sprieguma kritums, temperatūra un izvietojums. AWG un mm² ir atšķirīgi izmēru pieraksti; izmanto pareizu pārrēķinu un ražotāja datus. Blue Sea aprēķina rīks pats brīdina, ka tas neaizstāj profesionālu konkrētās instalācijas izvērtēšanu.

Vadu nostiprina tā, lai tas nekarājas uz savienotāja, neberžas un netiek saspiests. Atbalstu attālumu izvēlas pēc piemērojamās prasības, nevis vienas visām laivām dotas 45 cm normas. Kabeļu kanāls aizsargā mehāniski, bet nepadara bojātu vadu ūdensdrošu. Noder arī kabeļu stiprinājumu ceļvedis.

Savienojumam izvēlies saderīgu uzgali, vada izmēru un presēšanas instrumentu. Līmes termosarūkoša uzmava paredzētā savienojumā palīdz pret mitrumu, taču neizlabo sliktu presējumu. Vadu krāsa ir marķējuma palīgs, nevis drošs funkcijas pierādījums vecā vai pārbūvētā instalācijā. DC negatīvo nedrīkst sajaukt ar AC aizsargvadītāju.

Drošinātāji, slēdži un vadības paneļi

Blue Sea drošinātāja izvēles skaidrojums uzsver aizsargājamā vada nozīmi. Drošinātājs pie patērētāja ne vienmēr aizsargā visu padeves posmu no baterijas. Pēc atkārtotas nostrādes meklē cēloni; lielāks nomināls nav remonts.

Glabā pareizā tipa un nomināla rezerves drošinātājus sausumā. Apskatē meklē oksidāciju, pārkaršanu un bojātu vāku. Slēdzim nepieciešama piemērota DC vai AC spēja; nomināli nav automātiski pārnesami starp sistēmām. Degvielas tvaiku iespējamā zonā jāizvērtē arī aizdegšanās aizsardzība, ko neapstiprina tikai IP apzīmējums.

Četru vai sešu ķēžu panelis?

Laivu slēdžu un paneļu kategorijā zemāk redzami četru un sešu vietu 12 V varianti. Abiem katalogā norādīti 15 A automātslēdži un kopējā maksimālā 45 A slodze. Vairāk vietu nenozīmē lielāku atļauto kopējo strāvu.

Šīm kartēm IP66 norāde attiecas uz priekšpusi ar uzstādītu blīvi, nevis automātiski visu aizmugures instalāciju. Iekļauts 15 A automātslēdzis vēl nepierāda piemērotību tavam vadam vai ierīcei. Elektriķim jāizvērtē atsevišķās ķēdes, barošanas aizsardzība un novietojums; paneli nepieslēdz kā universālu gatavu shēmu.

LED gaismas, navigācija un sakari

LED priekšrocības un apkope

LED apgaismojums var samazināt patēriņu salīdzinājumā ar konkrētu kvēlspuldzes risinājumu, bet ietaupījumu un mūžu vērtē pēc faktiskajiem datiem. LED vadība arī izdala siltumu un var ciest no ūdens; tā negarantē kondensāta neesamību. Pārbaudi spriegumu, savienojumus, blīves un gaismas darbību, lēcas tīrot pēc instrukcijas.

Navigācijas lukturim vajadzīga paredzētā krāsa, redzamība, sektors un novietojums konkrētajai laivai. US Coast Guard brīdinājums uzsver neatbilstošu nomaiņas gaismu risku. Tas nav pamats Latvijā izmantot svešu noteikumu shēmu; dekoratīvs LED vai auto spuldze nav automātisks navigācijas luktura aizstājējs.

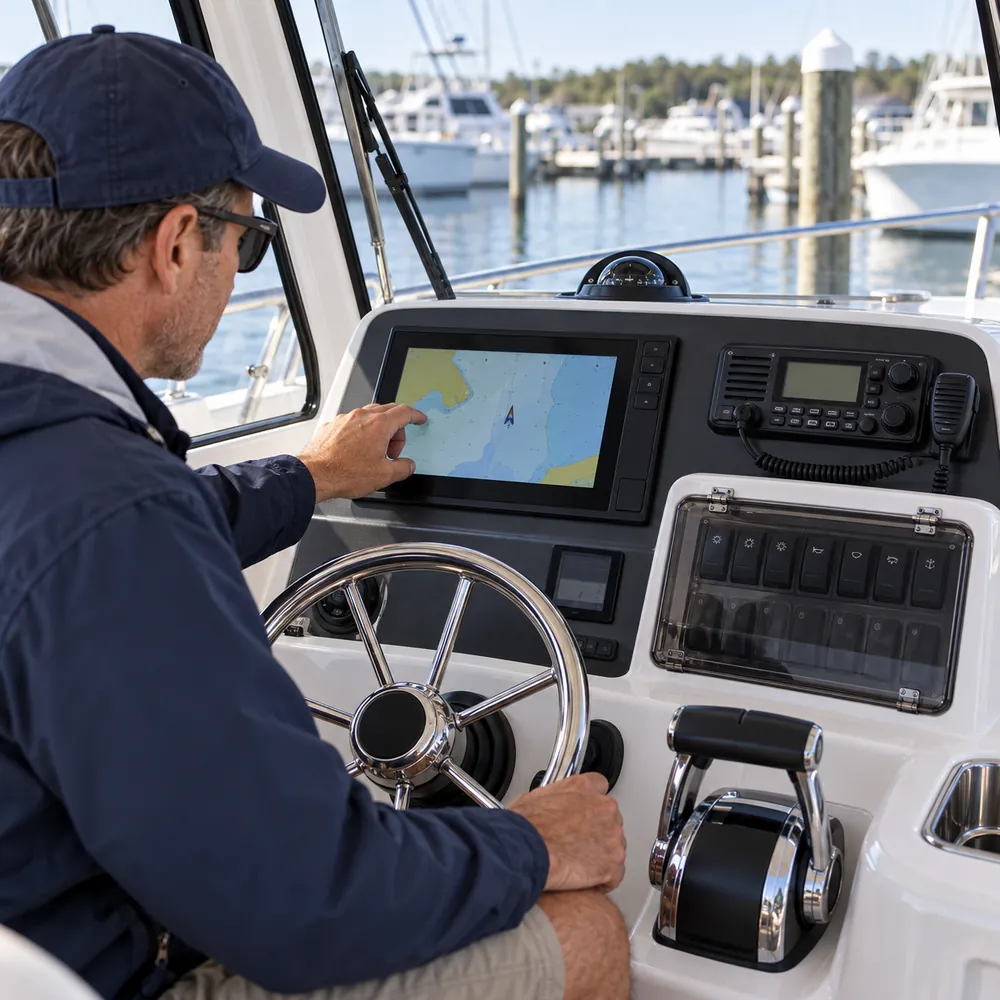

Navigācijas un sakaru ierīču uzturēšana

Atjaunini kartes un programmatūru pēc ražotāja norādēm, pirms brauciena pārliecinoties par darbību. Apskati antenu un datu kabeļus, ekrāna stāvokli un ierīču ventilāciju. Kartploteris, VHF radio, radars un eholote nav vienādi apkopjami; atsevišķām funkcijām ir savas pārbaudes.

Garmin VHF paziņojumu piemērs izdala arī barošanas sprieguma kritumu un antenas problēmu. Ieslēgts ekrāns vien vēl nenozīmē uzticamus sakarus. Testē paredzētajā režīmā un neizmanto ārkārtas izsaukumu tikai pārbaudei.

Secinājums

Uzticama laivas elektrosistēma balstās uz pareizi izvēlētu bateriju, atbilstošu uzlādi, aizsargātiem vadiem un pārbaudītām drošības funkcijām. Īpašnieks laikus pamana izmaiņas un saglabā apkopes pierakstus; elektroinstalācijas un krasta barošanas darbus veic kompetents speciālists. Produktus salīdzini pēc faktiskajām prasībām, nevis tikai ūdensizturības solījuma — tas palīdz plānot gan apkopi, gan pirkumu.
