Spirālvadu pielietojums — praktiskas idejas transportlīdzekļu elektrosistēmās

Spirālvads jeb spirālkabelis ir noderīgs, ja savienojumam jāpielāgojas mainīgam attālumam: piekabes pieslēgumā, pārvietojamai vadības pultij vai darba lampai. Saritinātā daļa ļauj kabelim izstiepties un atgriezties kompaktākā stāvoklī. Taču spirāles forma pati par sevi nenosaka strāvas nestspēju, ūdensizturību vai piemērotību datu pārraidei.

Labs risinājums sākas ar konkrētu uzdevumu. Jāzina sistēmas spriegums, slodze, kustības diapazons, savienotāji un vide. Šajā ceļvedī salīdzinām spirālkabeļu veidus, apskatām transportlīdzekļu pielietojumus un izskaidrojam, kur praktiska ideja jāaizstāj ar ražotāja paredzētu mezglu.

Kas ir spirālvads, un ko nedrīkst ar to sajaukt?

Elektriskā spirālkabeļa apvalkā atrodas izolētas dzīslas. Tā konstrukcija ir paredzēta noteiktai kustībai un izstiepšanai, bet gali parasti paliek taisni, lai tos varētu nostiprināt vai pievienot savienotājiem. Savilkšanās spēks atkarīgs no konstrukcijas un materiāla. Tas var palīdzēt uzturēt kārtību, bet var arī nevajadzīgi vilkt spraudni, ja nav paredzēta slodzes atslogošana.

Spirālveida gaisa šļūtene ir vēl cits izstrādājums. Tā pārvada saspiestu gaisu, nevis elektrību. Ārēja līdzība nav pamats izmantot vienas sistēmas detaļu citā.

Pirmie salīdzināmie kabeļu piemēri

Spirālveida kabeļu kategorijā ir gan gatavi savienojumi, gan kabeļi bez spraudņiem. Vienkāršam atsevišķam barošanas risinājumam zemāk salīdzināmi divdzīslu 2×0,75 mm² un 2×1,5 mm² varianti. Šķērsgriezums ir viena izvēles pazīme, nevis atļauja pieslēgt jebkuru lampu, kompresoru vai citu ierīci.

Abiem piedāvājumā norādīta 2,5 m spirāles daļa un 0,4 m taisnie gali. Pirms uzstādīšanas noskaidrojiet, kā ražotājs definē šo garumu: darba attālums, maksimālā izstiepšana un paša vadītāja garums nav viens lielums. Pārbaudiet arī pieļaujamo strāvu, temperatūru un izvēlēto savienotāju. Atvērtie gali jāpabeidz ar piemērotu, mehāniski atslogotu savienojumu.

Spirālvadu veidi un īpašības

Apvalka un izolācijas materiāli

PUR jeb poliuretāna apvalku bieži izvēlas mehāniski prasīgiem lietojumiem, PVC — dažādiem ekonomiskiem risinājumiem, bet TPE — elastīgu konstrukciju veidošanai. Silikona izolācija var būt paredzēta augstākai temperatūrai. Tomēr materiāla saīsinājums viens pats neapstiprina izturību pret konkrētu degvielu, ķīmiju, UV starojumu vai atkārtotu locīšanu.

LAPP konkrēta PUR spirālkabeļa dokumentācija parāda, ka atsevišķi norādīti apvalks, dzīslu izolācija, temperatūra, UV un eļļas izturība. Šīs īpašības nevar automātiski attiecināt uz jebkuru PUR kabeli. Motora nodalījumā papildus jāvērtē vietējais karstums un mehāniska aizsardzība; pat karstumizturīgs kabelis nav jābalsta uz izpūtēja.

Dzīslu skaits

Divas dzīslas var nodrošināt atsevišķa patērētāja barošanu un atgriezi, bet trīs, piecas, septiņas vai vairāk dzīslas dod citus savienojumu variantus. To nozīmi nosaka ķēdes shēma, nevis dzīslu skaits vien. Transportlīdzekļa masas atgriezi un iekārtas vajadzīgos signālus ieplānojiet apzināti; tos nedrīkst nejauši aizstāt ar korpusa pieskaršanos.

Daudzdzīslu kabelis nav automātiski piemērots CAN, Ethernet vai video pārraidei. Datu sistēmai var būt vajadzīgi vīti pāri, ekranējums, noteikta impedance un savienotāji. Piemēram, LAPP datu spirālkabeļa apraksts atsevišķi norāda ekranējumu un paredzēto signālu lietojumu.

Šķērsgriezums un strāvas nestspēja

0,5, 0,75, 1,0, 1,5 vai 2,5 mm² nav universāla tabula “signāls, lampa, logs, piekabe”. Pieļaujamo slodzi nosaka vadītājs, izolācija, kopējais garums, apkārtējā temperatūra, noslogoto dzīslu skaits un darba režīms. Jāvērtē arī sprieguma kritums gan padeves, gan atgriezes ceļā.

LAPP dimensionēšanas vadlīnijas uzsver uzstādīšanas un ekspluatācijas apstākļu nozīmi. Kabeļa kontaktam vai spraudnim var būt zemāka atļautā slodze nekā dzīslai. Motors vai kompresors iedarbinoties var pieprasīt vairāk strāvas nekā vienmērīgā darbībā, tādēļ izvēlei nepietiek ar ierīces ikdienas patēriņa minējumu.

Populārākie pielietojumi transportlīdzekļos

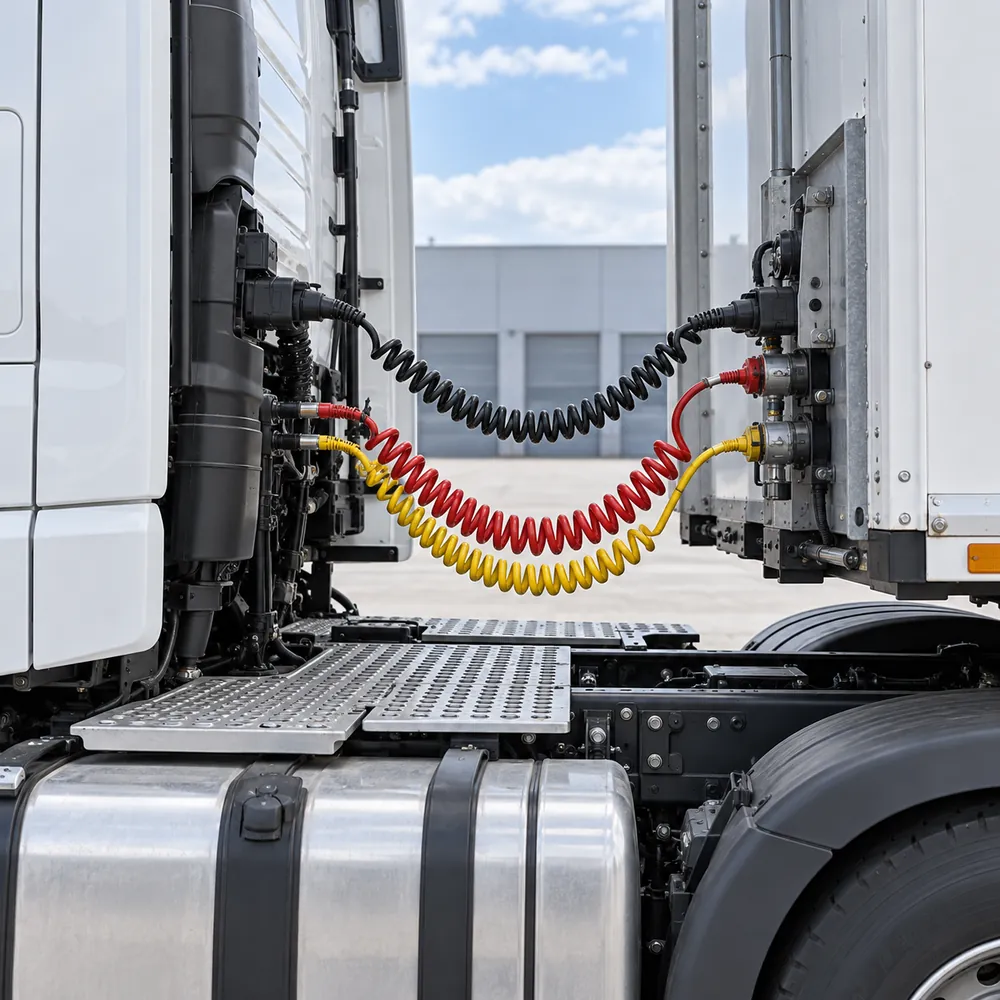

Piekabes un vilcēja savienojumi

Spirālkabelis var pielāgoties transportlīdzekļu savstarpējai kustībai, taču tam jābūt pietiekamam visā paredzētajā pagriezienu diapazonā. Taisnā stāvoklī tas nedrīkst vilkties pa zemi vai berzties pret mehānismiem. Spirāles savijums nav ūdens blīvējums: aizsardzību nosaka apvalks, savienotāji un to pareiza saslēgšana.

Vieglā auto 12 V septiņu kontaktu ISO 1724 sistēma paredz pamata apgaismojuma funkcijas un masas atgriezi. Tā nenodrošina visas 13 kontaktu sistēmas papildu funkcijas. 24 V kravas auto septiņu kontaktu savienojumi savukārt var piederēt citam standartam, piemēram, ISO 1185. Kontaktus skaitīt nepietiek — jāsalīdzina standarts, spriegums un funkcijas.

ERICH JAEGER katalogs nošķir 12 V septiņu un 13 kontaktu iespējas, bet 24 V spirālkabeļa datu lapa parāda citas sistēmas parametrus. ABS/EBS savienojumi jāvērtē atsevišķi, nevis jāaizvieto ar līdzīgi izskatīgu apgaismojuma kabeli.

Zemāk ir trīs atšķirīgu uzdevumu piemēri: septiņu kontaktu ISO 1724 pagarinātājs, 13 kontaktu tēviņš–mātīte kabelis un 15 kontaktu ISO 12098 kabelis. Izvēli nosaka savienotāji un ķēde abos galos. Tie nav vienam transportlīdzeklim paredzēti savstarpēji aizvietojami uzlabojumi.

13 kontaktu piedāvājumam atsevišķi pārbaudiet nepieciešamo standartu un uzstādītās ligzdas. Pagarinātājs nepievieno barošanu vai signālu, kas automobilī nav pieslēgts. Adapteris arī nepārveido 12 V sistēmu par 24 V sistēmu. Ja vajadzīga cita funkciju kombinācija, pārbauda transportlīdzekļa elektroinstalāciju, nevis tikai nomaina kabeli.

Pirms brauciena pārbaudi veiciet stāvošam, droši nostiprinātam sastāvam. Apskatiet, vai spraudņi ir pilnībā nofiksēti, un kopā ar palīgu vai piemērotu pārbaudes ierīci pārliecinieties par gaismu darbību. Ja problēma parādās pagriezienā, jāpārbauda ne tikai kabelis, bet arī stiprinājumi un ligzdas. Neizmantojiet ceļu satiksmi kā veidu, lai atrastu pārtrūkušu kontaktu.

Stūres rats un drošības spilvenu sistēma

Stūres kontaktspole ir īpašs rotējošā mezgla savienojums, bieži ar plakanu lentveida kabeli korpusā. Tas nav parasts ārēji izstiepjams spirālvads. To ilustrē arī Toyota tehniskais dokuments par konkrētu kontaktspoles konstrukciju. Detaļa var apkalpot drošības spilvenu, signāltauri un vadības pogas, bet funkcijas atšķiras pēc aprīkojuma.

Airbag brīdinājuma gadījumā neieslēdziet paštaisītu savienojumu un nepārbaudiet aizdedzinātāja ķēdi ar parastu testeri. Nomaiņā svarīga ir pareizā detaļa, centra pozīcija un ražotāja drošības procedūra. Tā nav universāla spirālvada DIY projekta vieta.

Durvju elektroinstalācija

Durvju eņģu zonā vadiem tiešām jāiztur kustība, bet ražotājs bieži izmanto īpaši lokanu instalāciju aizsargapvalkā, nevis brīvu spirālkabeli. Jāievēro locīšanās trajektorija, savienojumi un vieta gumijas pārejā. Pārāk stingrs vai nepareizi novietots aizvietotājs var pārlūzt, tikt saspiests vai traucēt durvju mehānismam.

Ja logi, slēdzene vai skaļrunis darbojas tikai noteiktā durvju pozīcijā, pārbauda arī kustīgo instalācijas posmu. Tomēr remontā izmanto piemērotu dzīslu un savienojuma tehnoloģiju. Spirāles forma vien neatrisina pārrautu vai nogurušu vadu problēmu.

Diagnostika un datu pārraide

Ražotāja paredzēts spirālveida diagnostikas kabelis var atvieglot rokas ierīces lietošanu un glabāšanu. Jāpārbauda atbalstītais interfeiss, kontaktu saslēgums un garums. OBD savienotāja ārējā forma neapstiprina, ka kabelis der jebkuram testera vai transportlīdzekļa protokolam.

Kabeli nevelciet pāri pedāļiem un neiespiediet durvīs. Mērījuma pārtraukums var rasties arī kontaktā vai ierīcē, tādēļ locīšana nav drošs diagnostikas tests jebkurai ķēdei. Īpaši piesardzīgi jāvērtē datu tīklu un drošības sistēmu pārbaudes.

Elektroauto uzlādes kabeļi

Spirālveida uzlādes kabelis var būt kompakts, bet tas jāizvēlas kā pilns, attiecīgajai uzlādei paredzēts izstrādājums. Jāpārbauda savienojumi, fāzes, nominālā strāva un darba garums. Tas nav projekts parasta divdzīslu spirālvada pielāgošanai vilces akumulatora uzlādei.

Spirāle nav automātiski vājāka vai jaudīgāka par taisnu kabeli. Izšķiroši ir konkrētie parametri un termiskie apstākļi. Savienotāju un uzlādes ierobežojumus papildina Type 2, CCS un CHAdeMO standartu ceļvedis.

Priekšrocības un ierobežojumi salīdzinājumā ar taisnu kabeli

Elastība, kārtība un kalpošanas laiks

Piemērots spirālkabelis samazina neizmantota vada karāšanos un ļauj ērti lietot noņemamu ierīci. Taču salīdzinājums jāveic pēc lietojamā attāluma un montāžas vietas, nevis tikai viena saritināta posma garuma. Pārāk spēcīga savilkšanās rada slodzi savienotājiem, bet pārāk garš un smags kabelis joprojām var karāties.

Kalpošanas laiku nosaka kustību skaits, locīšanas rādiuss, stiepšana, berze un vide. Spirāle nepadara apvalku neievainojamu un neaizsargā pret visām vibrācijām. Ārpus paredzētā kustības diapazona pat labi izvēlēts kabelis var zaudēt formu vai pārraut dzīslas.

Kā izvēlēties spirālvadu projektam?

Elektriskie parametri un darba režīms

Pierakstiet spriegumu, vienmērīgas slodzes un starta strāvu, vajadzīgās dzīslas un faktiskās distances. Izvēlieties aizsardzību un savienotājus, kas atbilst visai ķēdei. Transportlīdzekļa 12 V vai 24 V nomināls nav vienīgais sprieguma nosacījums; jāvērtē paredzētais pielietojums un iekārtas prasības.

Vide un fiziskā kustība

Pārbaudiet temperatūru, UV iedarbību, ūdeni, eļļu un ķīmiju. Izmēriet attālumu miera stāvoklī un galējās kustības pozīcijās. Ražotāja darba garums nav tas pats, kas maksimālā izstiepšana. ERICH JAEGER datu lapā šie lielumi ir norādīti atsevišķi; arī spirāles diametrs ir mehānisks parametrs, nevis elektriskā sprieguma samazinātājs.

Aprēķina sākumpunktus apkopo vadu šķērsgriezuma ceļvedis. Spirālkabelim izmantojiet faktiskā vadītāja garumu un konkrētā izstrādājuma datus, nevis tikai attālumu starp abiem spraudņiem.

Savienojums abos galos

Salīdziniet spraudni vai ligzdu, kontaktu skaitu, standartu, kontaktu funkcijas un atslogošanu. Mitruma aizsardzības klase jāvērtē dokumentācijā paredzētajā saslēgtā vai nosegtā stāvoklī. Vadu krāsas palīdz orientēties tikai tad, ja zināma konkrētā shēma; tās nevar aizstāt kontaktu pārbaudi.

Vieglā auto un piekabes savienojumam noder 7 un 13 kontaktu piekabes rozetes salīdzinājums. Tas palīdz nošķirt vajadzīgās gaismu un papildu barošanas funkcijas, pirms izvēlaties spirālkabeli vai pāreju.

Ko pierakstīt pirms pasūtījuma?

• Transportlīdzekļa vai iekārtas modelis, spriegums un savienojuma funkcija.
• Savienotāju standarts, tips un faktiskā konfigurācija abos galos.
• Dzīslu skaits un vajadzīgie barošanas, masas vai signālu ceļi.
• Ražotāja pieļaujamā slodze, darba režīms un nepieciešamā ķēdes aizsardzība.
• Attālums miera stāvoklī, galējās pozīcijas un taisno galu stiprināšanas vietas.
• Temperatūra, mitrums, piesārņojums un paredzētās kustības biežums.

Ja esošais kabelis saglabājis marķējumu, pierakstiet tā detaļas numuru un salīdziniet aktuālo aizvietojumu. Garāku variantu neizvēlieties tikai tādēļ, ka tas šķiet universālāks: liekais svars un karāšanās var radīt jaunu problēmu. Īsāku variantu savukārt nevar novērtēt tikai taisnā stāvoklī.

Praktiskas DIY idejas ar skaidrām robežām

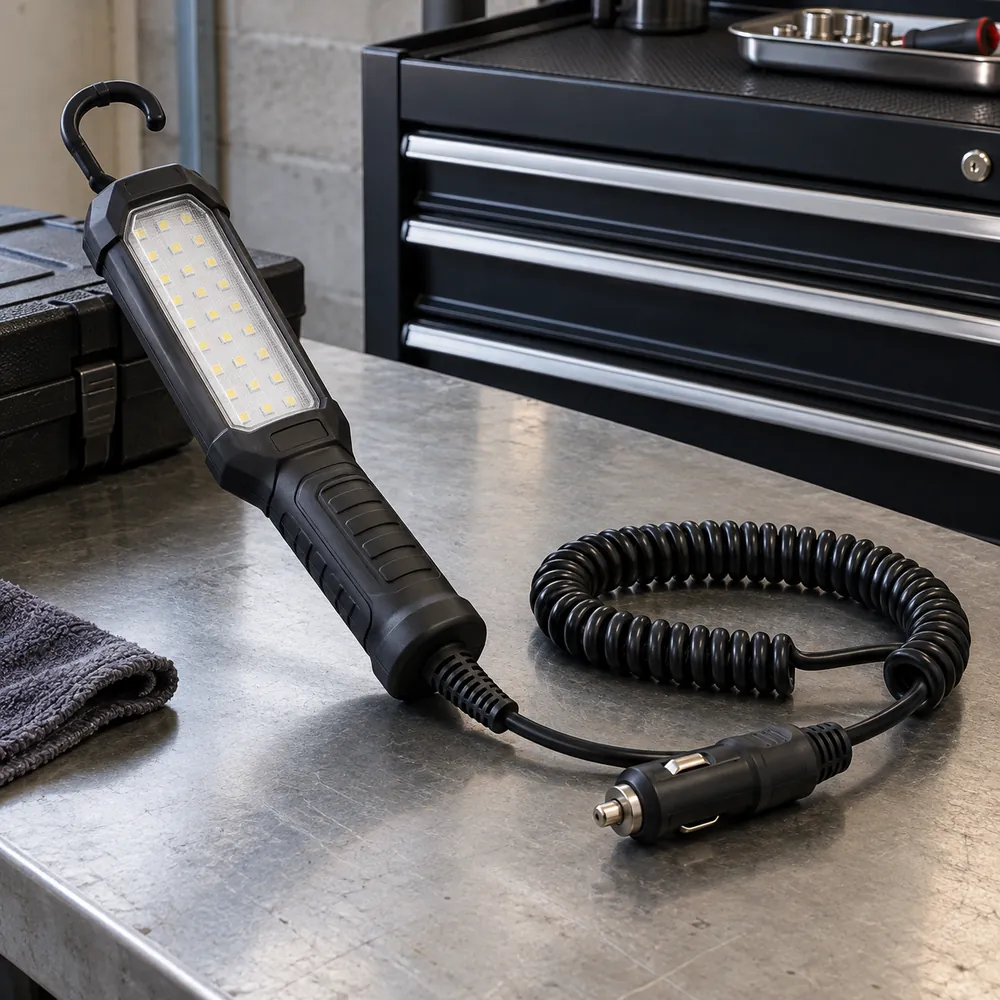

Pārvietojama darba gaisma

Izvēlieties transportlīdzekļa spriegumam paredzētu lampu un barošanas risinājumu. Pārbaudiet patēriņu, kontaktligzdas atļauto slodzi, kabeli un drošinātāju. Nav universāla prasība, ka jebkurai lampai pietiek ar 1,5 mm². Gatava atbilstoša komplektācija bieži ir ērtāka nekā paštaisīta pāreja.

Āķis vai magnēts palīdz novietot lampu, bet kabeli turiet prom no ventilatora, siksnām un karstām daļām. Neļaujiet savilkšanās spēkam izraut lampu no tās vietas. Darbu zem transportlīdzekļa veiciet tikai ar drošu atbalstu.

Piekabes savienojuma sakārtošana

Izvēlieties saderīgu pilnu kabeli, piemērotus turētājus un savienotāju aizsardzību. Pēc montāžas pārbaudiet paredzētās gaismas un kustības diapazonu. Indikatora iedegšanās vadības panelī vēl nepierāda, ka lukturis piekabē darbojas. Patvaļīgi pievienots LED panelis var arī ietekmēt lampu uzraudzību, tādēļ izmantojiet paredzētu pārbaudes risinājumu.

Mobilo ierīču uzlāde

Izmantojiet gatavu USB kabeli, kas atbalsta ierīcei vajadzīgo savienojumu, uzlādes jaudu un datu funkciju. USB-C spraudnis vien nenozīmē vienādu jaudu vai datu ātrumu. Vadus nostipriniet prom no pedāļiem, pārnesumu sviras un drošības spilvenu izvēršanās zonas. Telefona lietošanu un savienojumu pārkārtošanu neveiciet braucot.

Pārvietojams kompresors

Kompresoram saglabājiet ražotāja paredzēto barošanas kabeli vai izvēlieties apstiprinātu aizvietojumu. Pārbaudiet starta slodzi un darba ciklu; ne katrs kompresors der salona kontaktligzdai. Papildu elektriskais pagarinājums var radīt sprieguma kritumu un sakaršanu. Gaisa šļūtenei atsevišķi jāatbilst spiedienam un savienojumiem — tās spirāle neatrisina barošanas kabeļa izvēli.

Uzstādīšana, apkope un problēmu novēršana

Pareiza uzstādīšana

Pirms elektriskā darba droši atvienojiet attiecīgo ķēdi pēc transportlīdzekļa instrukcijas. Paredziet mehānisku atslogošanu pie abiem galiem, bet nenobloķējiet spirāles vajadzīgo kustību. Ievērojiet minimālo locīšanas rādiusu, nostipriniet kabeli prom no asām malām un pārbaudiet to visā paredzētajā diapazonā. Maksimāla izstiepšana nav ieteicams ikdienas darba stāvoklis.

Regulāra apkope

Apskatiet izolāciju, taisno galu pārejas, spraudņu fiksāciju un korozijas pazīmes. Tīriet tikai droši atvienotu kabeli ar materiālam piemērotu metodi un ļaujiet savienojumam izžūt. Smērviela nav universāls līdzeklis kontaktu uzlabošanai; lietojiet to tikai ražotāja paredzētajā vietā un veidā. Nelietotu savienotāju aizsargājiet ar paredzēto vāciņu vai turētāju.

Ja kabelis paliek izstiepts vai savienojums pārtrūkst

Formas zudums, plaisas vai darbība tikai noteiktā pozīcijā var liecināt par pārstiepšanu, nogurumu vai savienojuma bojājumu. Neatjaunojiet kabeli ar karsēšanu: ārēja forma neapstiprina dzīslu un izolācijas stāvokli. Nosakiet bojājuma vietu atbilstošai ķēdei piemērotā pārbaudē un nomainiet nederīgo izstrādājumu. Ja kontakti sakarsuši, jānovērš arī slodzes vai savienojuma cēlonis.

Nestabils savienojums var rasties arī netīrā vai vaļīgā ligzdā, ne tikai saritinātajā posmā. Droši atvienotas parastas barošanas ķēdes pārbaude un datu tīkla vai SRS diagnostika nav viens uzdevums. Izvēlieties konkrētajai sistēmai paredzēto metodi. Ja nav zināms kontaktu sadalījums vai pārbaudes nosacījumi, piesaistiet autoelektriķi, nevis pievadiet spriegumu pēc minējuma.

Spirālvads ir praktisks, ja tas izvēlēts pareizajai kustībai un ķēdei. Salīdziniet elektriskos parametrus, darba garumu un savienojumu sistēmu, nevis tikai izskatu. Tā iegūsiet kārtīgāku instalāciju, saglabājot drošību un paredzēto funkciju.

Pēc uzstādīšanas saglabājiet izvēlētā izstrādājuma parametrus un pārbaudiet savienojumu atkārtoti pēc lietošanas, pievēršot uzmanību berzei, atslogošanai un neparastai sakaršanai.
